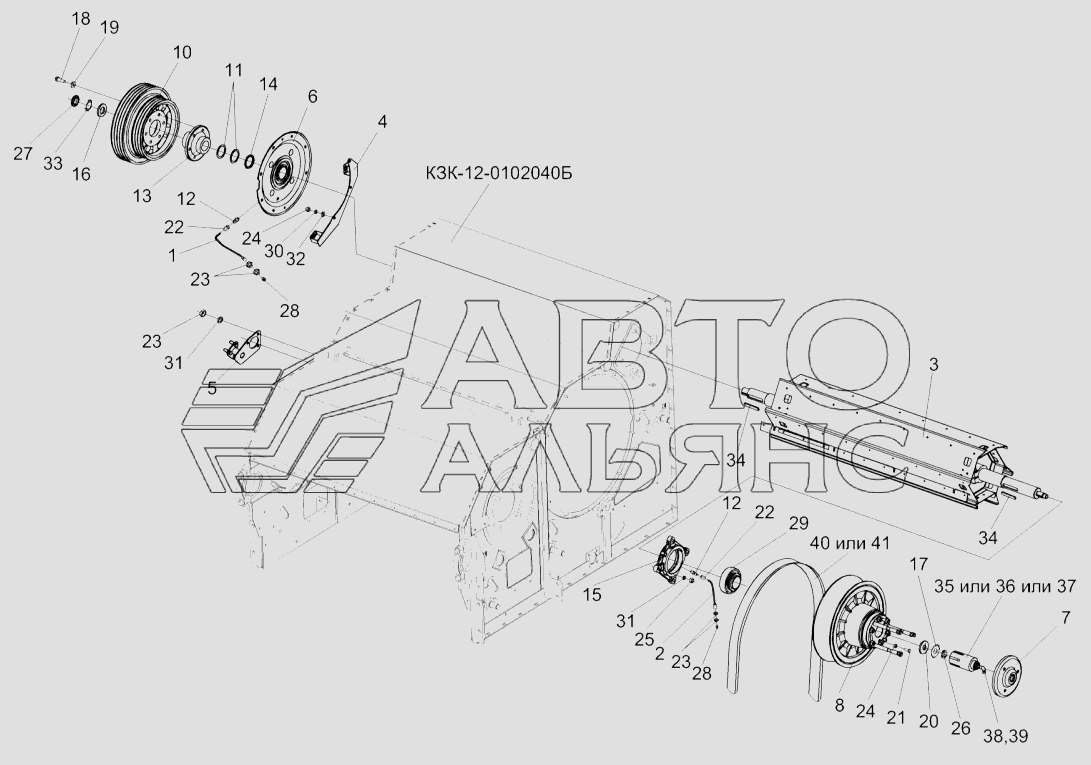

Аппарат молотильный КЗК-12-1-0102000 (установка битера отбойного)
100%
Название детали
Аппарат молотильный
Заводской номер
КЗК-12-1-0102000
Количество на модель
1
№
Название детали
Рама
Заводской номер
КЗК-12-0102040Б
Количество на модель
№
Название детали
Опора
Заводской номер
КЗК0102350
Количество на модель
3
№
Название детали
Труба
Заводской номер
КЗК-12-0102410
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
КЗК-12-0102420
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
КЗК-12-0102470
Количество на модель
1
№
2
Название детали
Труба
Заводской номер
КЗК-12-0102480
Количество на модель
1
№
2
Название детали
Битер отбойный
Заводской номер
КЗК-12-0105000
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
КЗК-12-0125260
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
КЗК-12-0125230
Количество на модель
1
№
5
Название детали
Фланец
Заводской номер
КЗК-10-0102070
Количество на модель
1
№
6
Название детали
Фланец
Заводской номер
КЗК0102240
Количество на модель
1
№
7
Название детали
Вариатор барабана
Заводской номер
КЗК0108000
Количество на модель
1
№
8
Название детали
Шкив
Заводской номер
КЗК-10-0102101
Количество на модель
1
№
10
Название детали
Шкив
Заводской номер
КЗК-10-0102430
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
КЗК-10-0102412
Количество на модель
3
№
11
Название детали
Штуцер
Заводской номер
КЗК-10-0102601
Количество на модель
3
№
12
Название детали
Ступица
Заводской номер
КЗК-10-0102607
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
КЗК-10-0102818
Количество на модель
1
№
14
Название детали
Корпус подшипника
Заводской номер
КЗК0102101
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
КЗК0102433
Количество на модель
2
№
16
Название детали
Шайба стопорная
Заводской номер
КЗК-10-0102445
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
КЗК0202641
Количество на модель
6
№
18
Название детали
Шайба
Заводской номер
КЗР0202674А
Количество на модель
6
№
19
Название детали
Шайба
Заводской номер
КИЛ0149403
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
КИС0150664-01
Количество на модель
3
№
21
Название детали
Гайка накидная
Заводской номер
54-61360
Количество на модель
1
№
22
Название детали
Гайка М16х1,5-6G-2526
Заводской номер
ГайкаМ16х1,5-6G-2526
Количество на модель
6
№
23
Название детали
Гайка М12-6G-5915
Заводской номер
ГайкаМ12-6G-5915
Количество на модель
13
№
24
Название детали
Гайка М16-6G-5915
Заводской номер
ГайкаМ16-6G-5915
Количество на модель
12
№
25
Название детали
Гайка М30х1,5-6Н-11871
Заводской номер
ГайкаМ30х1,5-6Н-11871
Количество на модель
1
№
26
Название детали
Гайка М42х1,5-6Н-11871
Заводской номер
ГайкаМ42х1,5-6Н-11871
Количество на модель
2
№
27
Название детали
Масленка
Заводской номер
1.2-19853
Количество на модель
1
№
28
Название детали
Подшипник
Заводской номер
680314НК7С17
Количество на модель
2
№
29
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
8
№
30
Название детали
Шайба 16Т.65Г-6402
Заводской номер
Шайба16Т.65Г-6402
Количество на модель
15
№
31
Название детали
Шайба С.12.01-11371
Заводской номер
ШайбаС.12.01-11371
Количество на модель
8
№
32
Название детали
Шайба Н.42.01-11872
Заводской номер
ШайбаН.42.01-11872
Количество на модель
2
№
33
Название детали
Шпонка 2-18х11 х90-23360
Заводской номер
Шпонка2-18х11х90-23360
Количество на модель
2
№
34
Название детали
Гидроцилиндр
Заводской номер
ЕДЦГ118.000-07
Количество на модель
1
№
35
Название детали
Гидроцилиндр
Заводской номер
ИПРФ370.30.278.00
Количество на модель
1
№
36
Название детали
Гидроцилиндр
Заводской номер
РСМ10.09.01.010В
Количество на модель
1
№
37
Название детали
Прокладка
Заводской номер
20М1-23358
Количество на модель
1
№
38
Название детали
Устройство для подвода масла
Заводской номер
040-03093
Количество на модель
1
№
39
Название детали
Ремень
Заводской номер
68х24/2600
Количество на модель
1
№
40
Название детали
Ремень
Заводской номер
68х24-2600
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Аппарат молотильный | КЗК-12-1-0102000 | 1 | 1 | |||||
| Рама | КЗК-12-0102040Б | |||||||
| Опора | КЗК0102350 | 3 | 3 | |||||
| 1 | Труба | КЗК-12-0102410 | 1 | 1 | 1 | |||
| 1 | Труба | КЗК-12-0102420 | 1 | 1 | 1 | |||
| 2 | Труба | КЗК-12-0102470 | 1 | 1 | 2 | |||
| 2 | Труба | КЗК-12-0102480 | 1 | 1 | 2 | |||
| 3 | Битер отбойный | КЗК-12-0105000 | 1 | 1 | 3 | |||
| 4 | Опора | КЗК-12-0125260 | 1 | 1 | 4 | |||
| 5 | Опора | КЗК-12-0125230 | 1 | 1 | 5 | |||
| 6 | Фланец | КЗК-10-0102070 | 1 | 1 | 6 | |||
| 7 | Фланец | КЗК0102240 | 1 | 1 | 7 | |||
| 8 | Вариатор барабана | КЗК0108000 | 1 | 1 | 8 | |||
| 10 | Шкив | КЗК-10-0102101 | 1 | 1 | 10 | |||
| 10 | Шкив | КЗК-10-0102430 | 1 | 1 | 10 | |||
| 11 | Прокладка | КЗК-10-0102412 | 3 | 3 | 11 | |||
| 12 | Штуцер | КЗК-10-0102601 | 3 | 3 | 12 | |||
| 13 | Ступица | КЗК-10-0102607 | 1 | 1 | 13 | |||
| 14 | Втулка | КЗК-10-0102818 | 1 | 1 | 14 | |||
| 15 | Корпус подшипника | КЗК0102101 | 2 | 2 | 15 | |||
| 16 | Шайба | КЗК0102433 | 2 | 2 | 16 | |||
| 17 | Шайба стопорная | КЗК-10-0102445 | 1 | 1 | 17 | |||
| 18 | Болт | КЗК0202641 | 6 | 6 | 18 | |||
| 19 | Шайба | КЗР0202674А | 6 | 6 | 19 | |||
| 20 | Шайба | КИЛ0149403 | 1 | 1 | 20 | |||
| 21 | Болт | КИС0150664-01 | 3 | 3 | 21 | |||
| 22 | Гайка накидная | 54-61360 | 1 | 1 | 22 | |||
| 23 | Гайка М16х1,5-6G-2526 | ГайкаМ16х1,5-6G-2526 | 6 | 6 | 23 | |||
| 24 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 13 | 13 | 24 | |||
| 25 | Гайка М16-6G-5915 | ГайкаМ16-6G-5915 | 12 | 12 | 25 | |||
| 26 | Гайка М30х1,5-6Н-11871 | ГайкаМ30х1,5-6Н-11871 | 1 | 1 | 26 | |||
| 27 | Гайка М42х1,5-6Н-11871 | ГайкаМ42х1,5-6Н-11871 | 2 | 2 | 27 | |||
| 28 | Масленка | 1.2-19853 | 1 | 1 | 28 | |||
| 29 | Подшипник | 680314НК7С17 | 2 | 2 | 29 | |||
| 30 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 8 | 8 | 30 | |||
| 31 | Шайба 16Т.65Г-6402 | Шайба16Т.65Г-6402 | 15 | 15 | 31 | |||
| 32 | Шайба С.12.01-11371 | ШайбаС.12.01-11371 | 8 | 8 | 32 | |||
| 33 | Шайба Н.42.01-11872 | ШайбаН.42.01-11872 | 2 | 2 | 33 | |||
| 34 | Шпонка 2-18х11 х90-23360 | Шпонка2-18х11х90-23360 | 2 | 2 | 34 | |||
| 35 | Гидроцилиндр | ЕДЦГ118.000-07 | 1 | 1 | 35 | |||
| 36 | Гидроцилиндр | ИПРФ370.30.278.00 | 1 | 1 | 36 | |||
| 37 | Гидроцилиндр | РСМ10.09.01.010В | 1 | 1 | 37 | |||
| 38 | Прокладка | 20М1-23358 | 1 | 1 | 38 | |||
| 39 | Устройство для подвода масла | 040-03093 | 1 | 1 | 39 | |||
| 40 | Ремень | 68х24/2600 | 1 | 1 | 40 | |||
| 41 | Ремень | 68х24-2600 | 1 | 1 | 41 |
