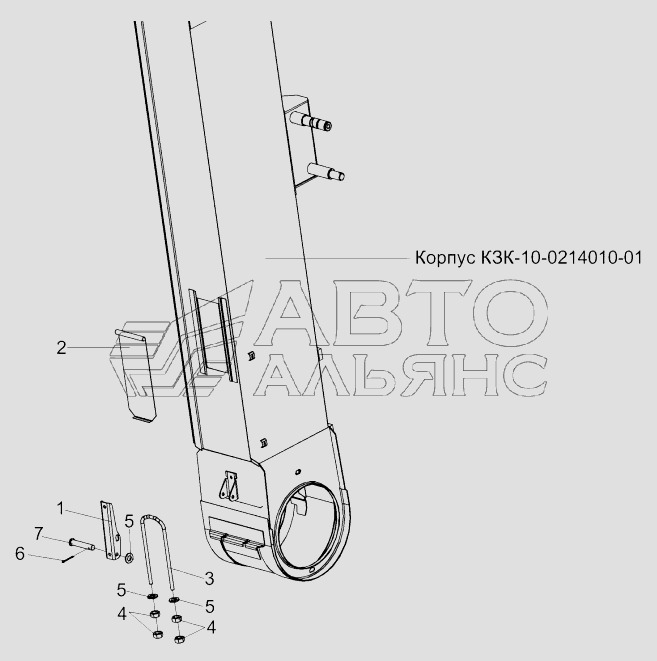

Элеватор зерновой КЗК-10-0214000-01
100%
Название детали
Элеватор зерновой
Заводской номер
КЗК-10-0214000-01
Количество на модель
1
№
Название детали
Корпус
Заводской номер
КЗК-10-0214010-01
Количество на модель
№
Название детали
Рычаг защелки
Заводской номер
КЗР0208432А
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
КЗР0208441А
Количество на модель
1
№
2
Название детали
Скоба защелки
Заводской номер
КЗР0208601А
Количество на модель
1
№
3
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
14
№
4
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
12
№
5
Название детали
Шплинт 2х16-397
Заводской номер
Шплинт2х16-397
Количество на модель
2
№
6
Название детали
Ось 6-8 b12x50-9650
Заводской номер
Ось6-8b12x50-9650
Количество на модель
1
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Элеватор зерновой | КЗК-10-0214000-01 | 1 | 1 | |||||
| Корпус | КЗК-10-0214010-01 | |||||||
| 1 | Рычаг защелки | КЗР0208432А | 1 | 1 | 1 | |||
| 2 | Крышка | КЗР0208441А | 1 | 1 | 2 | |||
| 3 | Скоба защелки | КЗР0208601А | 1 | 1 | 3 | |||
| 4 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 14 | 14 | 4 | |||
| 5 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 12 | 12 | 5 | |||
| 6 | Шплинт 2х16-397 | Шплинт2х16-397 | 2 | 2 | 6 | |||
| 7 | Ось 6-8 b12x50-9650 | Ось6-8b12x50-9650 | 1 | 1 | 7 |
