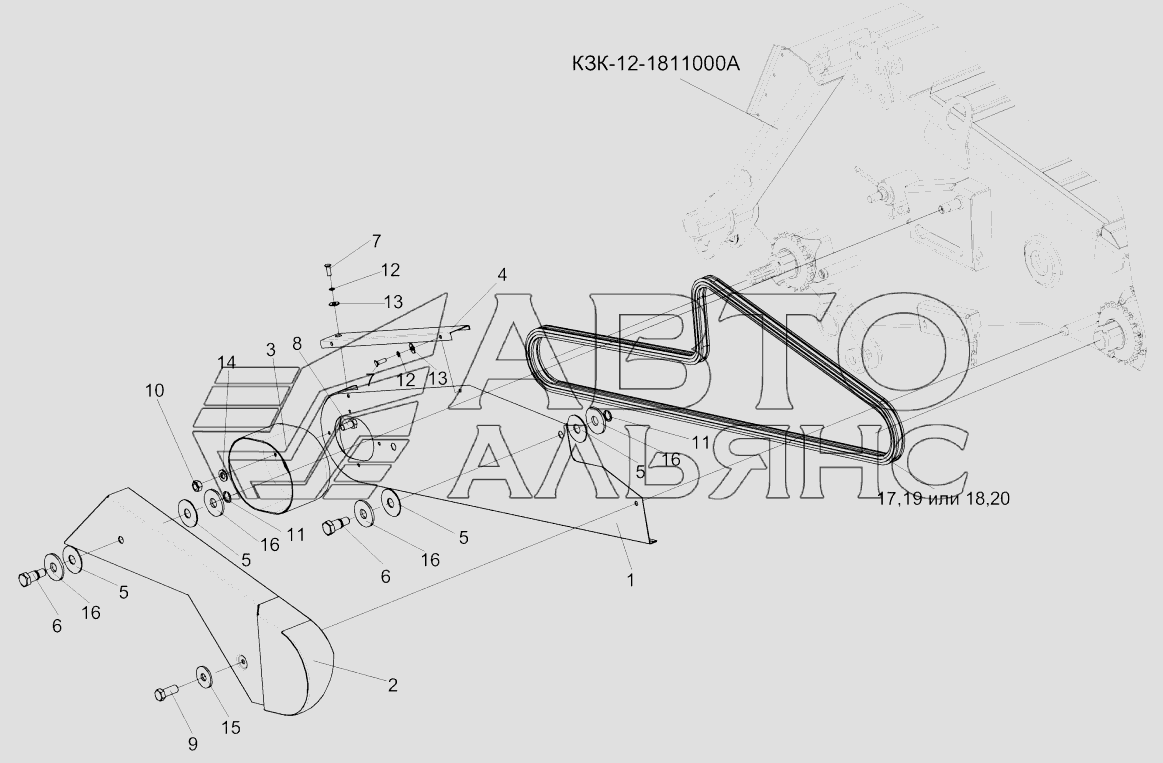

Установка ограждений КЗК-12-1800140 и КЗК-12-1800160
100%
Название детали
Рама
Заводской номер
КЗК-12-1811000А
Количество на модель
№
Название детали
Ограждение
Заводской номер
КЗК-12-1800140
Количество на модель
1
№
1
Название детали
Ограждение
Заводской номер
КЗК-12-1800150
Количество на модель
1
№
1
Название детали
Ограждение
Заводской номер
КЗК-12-1800170
Количество на модель
1
№
2
Название детали
Ограждение
Заводской номер
КЗК-12-1800160
Количество на модель
1
№
2
Название детали
Колпак
Заводской номер
КЗК-12-1800006
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
КЗК-12-1800476
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
КЗР1525002
Количество на модель
4
№
5
Название детали
Винт
Заводской номер
КЗР1525606
Количество на модель
2
№
6
Название детали
Болт М6-6gх12-7798
Заводской номер
БолтМ6-6gх12-7798
Количество на модель
3
№
7
Название детали
Болт М8-6gх16-7796
Заводской номер
БолтМ8-6gх16-7796
Количество на модель
4
№
8
Название детали
Болт М10-6gх25-7796
Заводской номер
БолтМ10-6gх25-7796
Количество на модель
3
№
9
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
4
№
10
Название детали
Кольцо В12-13940
Заводской номер
В12-13940
Количество на модель
2
№
11
Название детали
Шайба 6.65Г-6402
Заводской номер
Шайба6.65Г-6402
Количество на модель
3
№
12
Название детали
Шайба А.6.01-6958
Заводской номер
ШайбаА.6.01-6958
Количество на модель
3
№
13
Название детали
Шайба А.8.01-6958
Заводской номер
ШайбаА.8.01-6958
Количество на модель
4
№
14
Название детали
Шайба C.10.01-6958
Заводской номер
ШайбаC.10.01-6958
Количество на модель
7
№
15
Название детали
Шайба А.12.01-6958
Заводской номер
ШайбаА.12.01-6958
Количество на модель
4
№
16
Название детали
Звено к цепи
Заводской номер
Звено
Количество на модель
1
№
17
Название детали
Звено соединительное
Заводской номер
C-16B-1ISO606
Количество на модель
1
№
18
Название детали
Цепь
Заводской номер
ЦЕП0004055
Количество на модель
1
№
19
Название детали
Цепь 16 В-1
Заводской номер
ЦЕП0004074
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рама | КЗК-12-1811000А | |||||||
| 1 | Ограждение | КЗК-12-1800140 | 1 | 1 | 1 | |||
| 1 | Ограждение | КЗК-12-1800150 | 1 | 1 | 1 | |||
| 2 | Ограждение | КЗК-12-1800170 | 1 | 1 | 2 | |||
| 2 | Ограждение | КЗК-12-1800160 | 1 | 1 | 2 | |||
| 3 | Колпак | КЗК-12-1800006 | 1 | 1 | 3 | |||
| 4 | Крышка | КЗК-12-1800476 | 1 | 1 | 4 | |||
| 5 | Прокладка | КЗР1525002 | 4 | 4 | 5 | |||
| 6 | Винт | КЗР1525606 | 2 | 2 | 6 | |||
| 7 | Болт М6-6gх12-7798 | БолтМ6-6gх12-7798 | 3 | 3 | 7 | |||
| 8 | Болт М8-6gх16-7796 | БолтМ8-6gх16-7796 | 4 | 4 | 8 | |||
| 9 | Болт М10-6gх25-7796 | БолтМ10-6gх25-7796 | 3 | 3 | 9 | |||
| 10 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 4 | 4 | 10 | |||
| 11 | Кольцо В12-13940 | В12-13940 | 2 | 2 | 11 | |||
| 12 | Шайба 6.65Г-6402 | Шайба6.65Г-6402 | 3 | 3 | 12 | |||
| 13 | Шайба А.6.01-6958 | ШайбаА.6.01-6958 | 3 | 3 | 13 | |||
| 14 | Шайба А.8.01-6958 | ШайбаА.8.01-6958 | 4 | 4 | 14 | |||
| 15 | Шайба C.10.01-6958 | ШайбаC.10.01-6958 | 7 | 7 | 15 | |||
| 16 | Шайба А.12.01-6958 | ШайбаА.12.01-6958 | 4 | 4 | 16 | |||
| 17 | Звено к цепи | Звено | 1 | 1 | 17 | |||
| 18 | Звено соединительное | C-16B-1ISO606 | 1 | 1 | 18 | |||
| 19 | Цепь | ЦЕП0004055 | 1 | 1 | 19 | |||
| 20 | Цепь 16 В-1 | ЦЕП0004074 | 1 | 1 | 20 |
