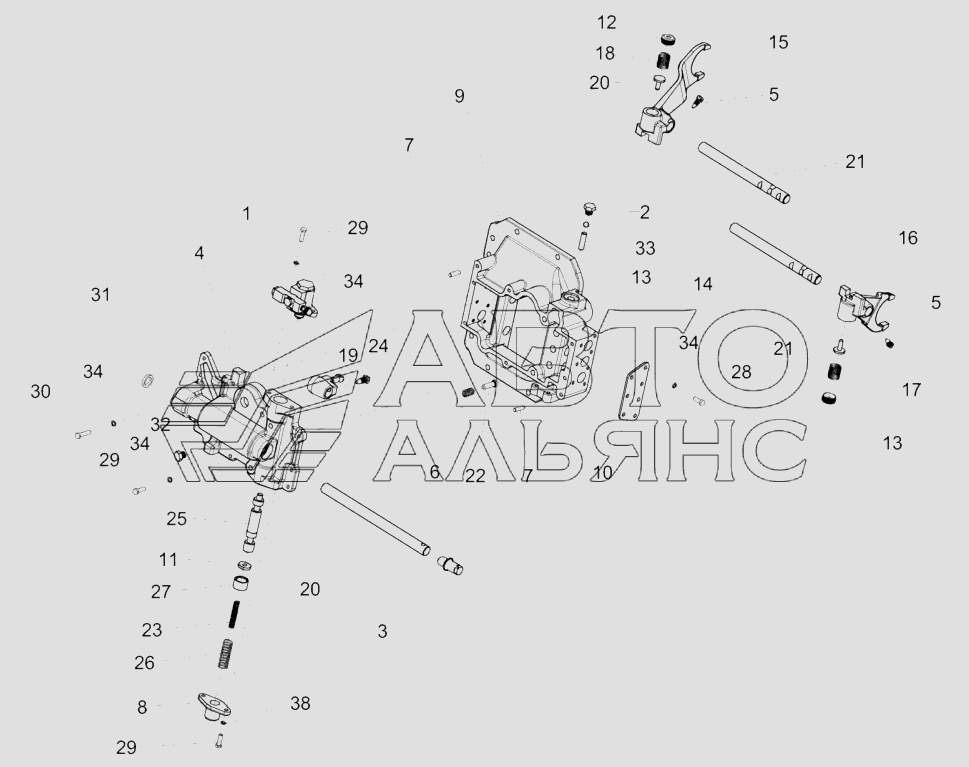

Механизм переключения диапазонов КЗК-12-0107560
100%
Название детали
Механизм переключения передач
Заводской номер
КЗК-12-0107560
Количество на модель
1
№
Название детали
Гидроцилиндр блокировки диапазонов
Заводской номер
3518020-46330
Количество на модель
1
№
1
Название детали
Пробка
Заводской номер
КУЖ0110615
Количество на модель
3
№
2
Название детали
Пробка
Заводской номер
КЗК-12-0107653
Количество на модель
1
№
3
Название детали
Корпус блокировки
Заводской номер
КЗК-12-0107152
Количество на модель
1
№
4
Название детали
Болт штока
Заводской номер
60671Б
Количество на модель
2
№
5
Название детали
Пружина
Заводской номер
КЗК-12-0107691
Количество на модель
2
№
6
Название детали
Штифт
Заводской номер
61327
Количество на модель
2
№
7
Название детали
Крышка корпуса блокировки
Заводской номер
3518020-40208
Количество на модель
1
№
8
Название детали
Корпус механизма переключения диапазонов
Заводской номер
3518020-41058
Количество на модель
1
№
9
Название детали
Крышка корпуса механизма переключения
Заводской номер
3518020-44004-01
Количество на модель
2
№
10
Название детали
Шайба валика блокировки
Заводской номер
3518020-44035
Количество на модель
1
№
11
Название детали
Гайка пружин вилок
Заводской номер
3518020-44068
Количество на модель
1
№
12
Название детали
Штифт установочный
Заводской номер
3518020-46024
Количество на модель
1
№
13
Название детали
Шток верхний переключения диапазонов
Заводской номер
3518020-46149-01
Количество на модель
1
№
14
Название детали
Вилка переключения нижняя
Заводской номер
3518020-43200
Количество на модель
1
№
15
Название детали
Вилка переключения нижняя
Заводской номер
3518020-46154
Количество на модель
1
№
15
Название детали
Вилка переключения верхняя
Заводской номер
3518020-46155
Количество на модель
1
№
16
Название детали
Вилка переключения верхняя
Заводской номер
3518020-43210
Количество на модель
1
№
16
Название детали
Штифт вилки переключения
Заводской номер
3518020-46156
Количество на модель
1
№
17
Название детали
Пружина штифта вилки
Заводской номер
3518020-46157
Количество на модель
1
№
18
Название детали
Рычаг вилок переключения
Заводской номер
3518020-46162
Количество на модель
1
№
19
Название детали
Шток управления
Заводской номер
КЗК-12-0107651
Количество на модель
1
№
20
Название детали
Шток управления
Заводской номер
КЗК-12-0107652
Количество на модель
1
№
20
Название детали
Шток нижний переключения диапазонов
Заводской номер
3518020-46168-01
Количество на модель
1
№
21
Название детали
Фиксатор штока диапазонов
Заводской номер
3518020-46203
Количество на модель
2
№
22
Название детали
Пружина внутренняя блокировки
Заводской номер
3518020-46221
Количество на модель
1
№
23
Название детали
Болт штока
Заводской номер
3518020-46366
Количество на модель
1
№
24
Название детали
Шток блокировки
Заводской номер
3518020-46509
Количество на модель
1
№
25
Название детали
Пружина возвратная гидроцилиндра блокировки
Заводской номер
3518050-46041
Количество на модель
1
№
26
Название детали
Втулка ограничительная
Заводской номер
3518020-48094
Количество на модель
1
№
27
Название детали
Болт М8-6gх20-7796
Заводской номер
БолтМ8-6gх20-7796
Количество на модель
15
№
28
Название детали
Болт М8-6gх25-7796
Заводской номер
БолтМ8-6gх25-7796
Количество на модель
7
№
29
Название детали
Болт М8-6gх35-7796
Заводской номер
БолтМ8-6gх35-7796
Количество на модель
2
№
30
Название детали
Манжета
Заводской номер
CR22Х32Х7HMSA10RG
Количество на модель
1
№
31
Название детали
Манжета
Заводской номер
NBRBABSL22Х32Х712011518
Количество на модель
1
№
31
Название детали
Уплотнение
Заводской номер
BABSL22Х32Х672NBR9022966
Количество на модель
1
№
31
Название детали
Пробка КГ 1/8 А2
Заводской номер
ПробкаКГ1/8А2
Количество на модель
1
№
32
Название детали
Шарик 11-40-3722
Заводской номер
Шарик11-40-3722
Количество на модель
2
№
33
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
27
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм переключения передач | КЗК-12-0107560 | 1 | 1 | |||||
| 1 | Гидроцилиндр блокировки диапазонов | 3518020-46330 | 1 | 1 | 1 | |||
| 2 | Пробка | КУЖ0110615 | 3 | 3 | 2 | |||
| 3 | Пробка | КЗК-12-0107653 | 1 | 1 | 3 | |||
| 4 | Корпус блокировки | КЗК-12-0107152 | 1 | 1 | 4 | |||
| 5 | Болт штока | 60671Б | 2 | 2 | 5 | |||
| 6 | Пружина | КЗК-12-0107691 | 2 | 2 | 6 | |||
| 7 | Штифт | 61327 | 2 | 2 | 7 | |||
| 8 | Крышка корпуса блокировки | 3518020-40208 | 1 | 1 | 8 | |||
| 9 | Корпус механизма переключения диапазонов | 3518020-41058 | 1 | 1 | 9 | |||
| 10 | Крышка корпуса механизма переключения | 3518020-44004-01 | 2 | 2 | 10 | |||
| 11 | Шайба валика блокировки | 3518020-44035 | 1 | 1 | 11 | |||
| 12 | Гайка пружин вилок | 3518020-44068 | 1 | 1 | 12 | |||
| 13 | Штифт установочный | 3518020-46024 | 1 | 1 | 13 | |||
| 14 | Шток верхний переключения диапазонов | 3518020-46149-01 | 1 | 1 | 14 | |||
| 15 | Вилка переключения нижняя | 3518020-43200 | 1 | 1 | 15 | |||
| 15 | Вилка переключения нижняя | 3518020-46154 | 1 | 1 | 15 | |||
| 16 | Вилка переключения верхняя | 3518020-46155 | 1 | 1 | 16 | |||
| 16 | Вилка переключения верхняя | 3518020-43210 | 1 | 1 | 16 | |||
| 17 | Штифт вилки переключения | 3518020-46156 | 1 | 1 | 17 | |||
| 18 | Пружина штифта вилки | 3518020-46157 | 1 | 1 | 18 | |||
| 19 | Рычаг вилок переключения | 3518020-46162 | 1 | 1 | 19 | |||
| 20 | Шток управления | КЗК-12-0107651 | 1 | 1 | 20 | |||
| 20 | Шток управления | КЗК-12-0107652 | 1 | 1 | 20 | |||
| 21 | Шток нижний переключения диапазонов | 3518020-46168-01 | 1 | 1 | 21 | |||
| 22 | Фиксатор штока диапазонов | 3518020-46203 | 2 | 2 | 22 | |||
| 23 | Пружина внутренняя блокировки | 3518020-46221 | 1 | 1 | 23 | |||
| 24 | Болт штока | 3518020-46366 | 1 | 1 | 24 | |||
| 25 | Шток блокировки | 3518020-46509 | 1 | 1 | 25 | |||
| 26 | Пружина возвратная гидроцилиндра блокировки | 3518050-46041 | 1 | 1 | 26 | |||
| 27 | Втулка ограничительная | 3518020-48094 | 1 | 1 | 27 | |||
| 28 | Болт М8-6gх20-7796 | БолтМ8-6gх20-7796 | 15 | 15 | 28 | |||
| 29 | Болт М8-6gх25-7796 | БолтМ8-6gх25-7796 | 7 | 7 | 29 | |||
| 30 | Болт М8-6gх35-7796 | БолтМ8-6gх35-7796 | 2 | 2 | 30 | |||
| 31 | Манжета | CR22Х32Х7HMSA10RG | 1 | 1 | 31 | |||
| 31 | Манжета | NBRBABSL22Х32Х712011518 | 1 | 1 | 31 | |||
| 31 | Уплотнение | BABSL22Х32Х672NBR9022966 | 1 | 1 | 31 | |||
| 32 | Пробка КГ 1/8 А2 | ПробкаКГ1/8А2 | 1 | 1 | 32 | |||
| 33 | Шарик 11-40-3722 | Шарик11-40-3722 | 2 | 2 | 33 | |||
| 34 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 27 | 27 | 34 |
