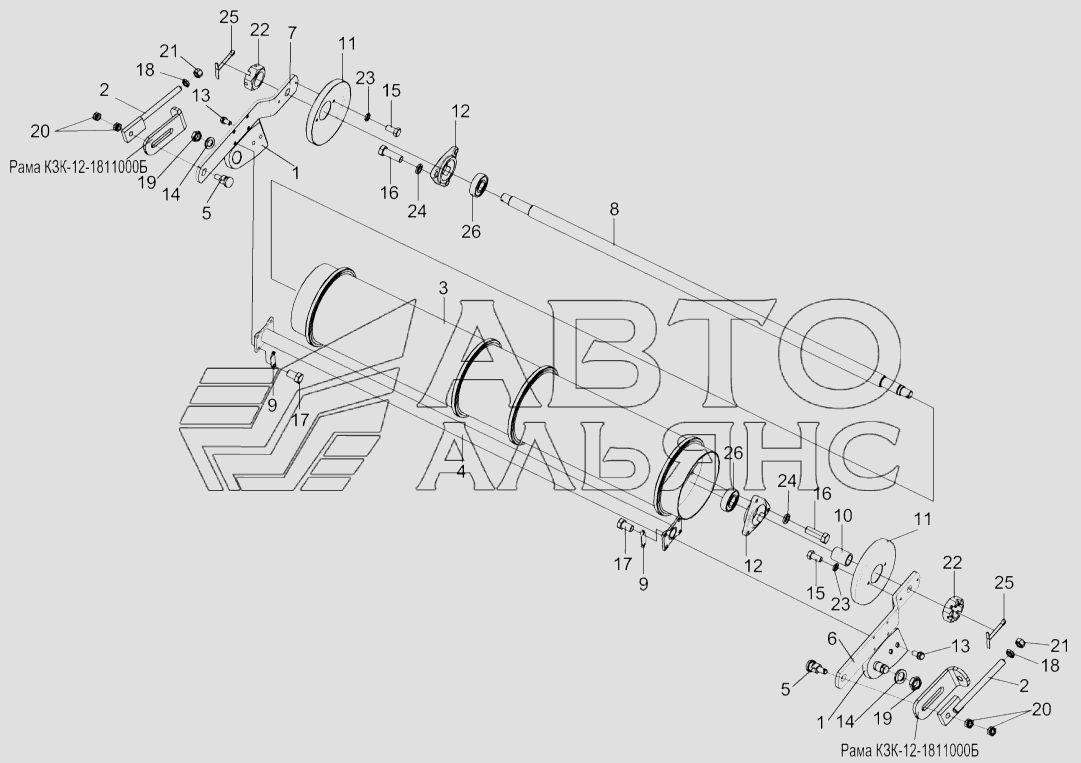

Установка вала нижнего КЗК-12-1816000Б
100%
Название детали
Вал нижний
Заводской номер
КЗК-12-1816000Б
Количество на модель
1
№
Название детали
Рама
Заводской номер
КЗК-12-1811000Б
Количество на модель
№
Название детали
Упор
Заводской номер
КЗК-12-1810010
Количество на модель
2
№
1
Название детали
Тяга
Заводской номер
КЗК-12-1810020-01
Количество на модель
2
№
2
Название детали
Барабан
Заводской номер
КЗК-12-1816110Б
Количество на модель
1
№
3
Название детали
Поперечина
Заводской номер
КЗК-12-1816130А
Количество на модель
1
№
4
Название детали
Ось
Заводской номер
КЗК-12-1810605-01
Количество на модель
2
№
5
Название детали
Рычаг
Заводской номер
КЗК-12-186120В
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
КЗК-12-1816409А
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
КЗК-12-1816409А-01
Количество на модель
1
№
7
Название детали
Рычаг
Заводской номер
КЗК-12-1816120В-01
Количество на модель
1
№
7
Название детали
Вал
Заводской номер
КЗК-12-1816609
Количество на модель
1
№
8
Название детали
Пластина
Заводской номер
КЗК-12-1816411
Количество на модель
4
№
9
Название детали
Втулка
Заводской номер
КЗК-12-1816804
Количество на модель
1
№
10
Название детали
Донышко
Заводской номер
КЗК1776408-01
Количество на модель
1
№
11
Название детали
Корпус подшипника
Заводской номер
КЗР0101106
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
КПТ0100612А-02
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
КСН-2-0104615
Количество на модель
2
№
14
Название детали
Болт М8-6gх16-7796
Заводской номер
БолтМ8-6gх16-7796
Количество на модель
2
№
15
Название детали
Болт М10-6gх30-7796
Заводской номер
БолтМ10-6gх30-7796
Количество на модель
6
№
16
Название детали
Болт М10-6gх20-7796
Заводской номер
БолтМ10-6gх20-7796
Количество на модель
8
№
17
Название детали
Гайка М16-6G-2526
Заводской номер
ГайкаМ16-6G-2526
Количество на модель
2
№
18
Название детали
Гайка М24х1,5-6G-2526
Заводской номер
ГайкаМ24х1,5-6G-2526
Количество на модель
7
№
19
Название детали
Гайка М14-6G-5915
Заводской номер
ГайкаМ14-6G-5915
Количество на модель
4
№
20
Название детали
Гайка М16-6G-5915
Заводской номер
ГайкаМ16-6G-5915
Количество на модель
6
№
21
Название детали
Гайка М24х2-6G-5935
Заводской номер
ГайкаМ24х2-6G-5935
Количество на модель
2
№
22
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
2
№
23
Название детали
Шайба 10.65Г-6402
Заводской номер
Шайба10.65Г-6402
Количество на модель
6
№
24
Название детали
Шплинт 5х45-397
Заводской номер
Шплинт5х45-397
Количество на модель
2
№
25
Название детали
Подшипник
Заводской номер
580306С17
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал нижний | КЗК-12-1816000Б | 1 | 1 | |||||
| Рама | КЗК-12-1811000Б | |||||||
| 1 | Упор | КЗК-12-1810010 | 2 | 2 | 1 | |||
| 2 | Тяга | КЗК-12-1810020-01 | 2 | 2 | 2 | |||
| 3 | Барабан | КЗК-12-1816110Б | 1 | 1 | 3 | |||
| 4 | Поперечина | КЗК-12-1816130А | 1 | 1 | 4 | |||
| 5 | Ось | КЗК-12-1810605-01 | 2 | 2 | 5 | |||
| 6 | Рычаг | КЗК-12-186120В | 1 | 1 | 6 | |||
| 6 | Рычаг | КЗК-12-1816409А | 1 | 1 | 6 | |||
| 7 | Рычаг | КЗК-12-1816409А-01 | 1 | 1 | 7 | |||
| 7 | Рычаг | КЗК-12-1816120В-01 | 1 | 1 | 7 | |||
| 8 | Вал | КЗК-12-1816609 | 1 | 1 | 8 | |||
| 9 | Пластина | КЗК-12-1816411 | 4 | 4 | 9 | |||
| 10 | Втулка | КЗК-12-1816804 | 1 | 1 | 10 | |||
| 11 | Донышко | КЗК1776408-01 | 1 | 1 | 11 | |||
| 12 | Корпус подшипника | КЗР0101106 | 2 | 2 | 12 | |||
| 13 | Болт | КПТ0100612А-02 | 2 | 2 | 13 | |||
| 14 | Шайба | КСН-2-0104615 | 2 | 2 | 14 | |||
| 15 | Болт М8-6gх16-7796 | БолтМ8-6gх16-7796 | 2 | 2 | 15 | |||
| 16 | Болт М10-6gх30-7796 | БолтМ10-6gх30-7796 | 6 | 6 | 16 | |||
| 17 | Болт М10-6gх20-7796 | БолтМ10-6gх20-7796 | 8 | 8 | 17 | |||
| 18 | Гайка М16-6G-2526 | ГайкаМ16-6G-2526 | 2 | 2 | 18 | |||
| 19 | Гайка М24х1,5-6G-2526 | ГайкаМ24х1,5-6G-2526 | 7 | 7 | 19 | |||
| 20 | Гайка М14-6G-5915 | ГайкаМ14-6G-5915 | 4 | 4 | 20 | |||
| 21 | Гайка М16-6G-5915 | ГайкаМ16-6G-5915 | 6 | 6 | 21 | |||
| 22 | Гайка М24х2-6G-5935 | ГайкаМ24х2-6G-5935 | 2 | 2 | 22 | |||
| 23 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 2 | 2 | 23 | |||
| 24 | Шайба 10.65Г-6402 | Шайба10.65Г-6402 | 6 | 6 | 24 | |||
| 25 | Шплинт 5х45-397 | Шплинт5х45-397 | 2 | 2 | 25 | |||
| 26 | Подшипник | 580306С17 | 2 | 2 | 26 |
