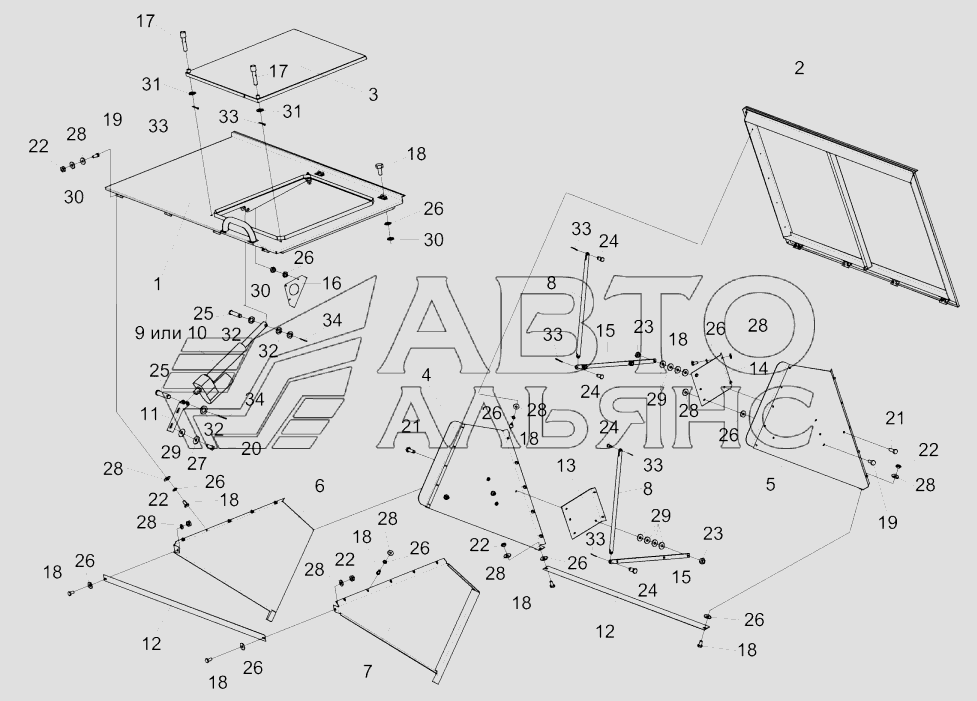

Крыша бункера КЗК-7-0204000
100%
Название детали
Крыша бункера
Заводской номер
КЗК-7-0204000
Количество на модель
1
№
Название детали
Панель
Заводской номер
КЗК-7-0204010
Количество на модель
1
№
1
Название детали
Панель
Заводской номер
КЗК-7-0204020
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
КЗК-7-0204030
Количество на модель
1
№
3
Название детали
Штора
Заводской номер
КЗК-10-0204330А
Количество на модель
1
№
4
Название детали
Штора
Заводской номер
КЗК-10-0204330А-01
Количество на модель
1
№
5
Название детали
Штора
Заводской номер
КЗК-10-0204360
Количество на модель
1
№
6
Название детали
Штора
Заводской номер
КЗК-10-0204360-01
Количество на модель
1
№
7
Название детали
Тяга
Заводской номер
КЗК-10-0204420
Количество на модель
2
№
8
Название детали
Электромgханизм бункера
Заводской номер
КЗК-10-0701390-02
Количество на модель
1
№
9
Название детали
Электромgханизм бункера
Заводской номер
КЗК-10-0701380-02
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
КЗК-7-0204404
Количество на модель
1
№
11
Название детали
Ограждение
Заводской номер
КЗК-7-0204416
Количество на модель
2
№
12
Название детали
Усилитель
Заводской номер
КЗК-10-0204462А
Количество на модель
1
№
13
Название детали
Усилитель
Заводской номер
КЗК-10-0204462А-01
Количество на модель
1
№
14
Название детали
Рычаг
Заводской номер
КЗК-10-0204472
Количество на модель
2
№
15
Название детали
Кронштейн
Заводской номер
КЗК-10-0204479
Количество на модель
1
№
16
Название детали
Палец
Заводской номер
КЗР0231614
Количество на модель
2
№
17
Название детали
Болт М6-6gx12-7798
Заводской номер
БолтМ6-6gx12-7798
Количество на модель
30
№
18
Название детали
Болт М6-6gx14-7798
Заводской номер
БолтМ6-6gx14-7798
Количество на модель
24
№
19
Название детали
Болт М8-6gx20-7798
Заводской номер
БолтМ8-6gx20-7798
Количество на модель
2
№
20
Название детали
Болт М8-6gx25-7798
Заводской номер
БолтМ8-6gx25-7798
Количество на модель
6
№
21
Название детали
Гайка M6-6G.8-5915
Заводской номер
ГайкаM6-6G.8-5915
Количество на модель
26
№
22
Название детали
Гайка M8-6G.8-5915
Заводской номер
ГайкаM8-6G.8-5915
Количество на модель
6
№
23
Название детали
Ось 6-8 b12х18-9650
Заводской номер
Ось6-8b12х18-9650
Количество на модель
4
№
24
Название детали
Ось 6-12 b12х55-9650
Заводской номер
Ось6-12b12х55-9650
Количество на модель
2
№
25
Название детали
Шайба 6Т.65Г-6402
Заводской номер
Шайба6Т65Г-6402
Количество на модель
30
№
26
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т65Г-6402
Количество на модель
2
№
27
Название детали
Шайба
Заводской номер
ШайбаА6.01-6958
Количество на модель
52
№
28
Название детали
Шайба
Заводской номер
ШайбаА8.01-6958
Количество на модель
36
№
29
Название детали
Шайба С.6.01-11371
Заводской номер
ШайбаС.6.01-11371
Количество на модель
22
№
30
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
2
№
31
Название детали
Шайба С.12.01-11371
Заводской номер
ШайбаС.12.01-11371
Количество на модель
4
№
32
Название детали
Шплинт 1,6х12-397
Заводской номер
Шплинт1,6х12-397
Количество на модель
6
№
33
Название детали
Шплинт 3,2х18-397
Заводской номер
Шплинт3,2х18-397
Количество на модель
2
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крыша бункера | КЗК-7-0204000 | 1 | 1 | |||||
| 1 | Панель | КЗК-7-0204010 | 1 | 1 | 1 | |||
| 2 | Панель | КЗК-7-0204020 | 1 | 1 | 2 | |||
| 3 | Крышка | КЗК-7-0204030 | 1 | 1 | 3 | |||
| 4 | Штора | КЗК-10-0204330А | 1 | 1 | 4 | |||
| 5 | Штора | КЗК-10-0204330А-01 | 1 | 1 | 5 | |||
| 6 | Штора | КЗК-10-0204360 | 1 | 1 | 6 | |||
| 7 | Штора | КЗК-10-0204360-01 | 1 | 1 | 7 | |||
| 8 | Тяга | КЗК-10-0204420 | 2 | 2 | 8 | |||
| 9 | Электромgханизм бункера | КЗК-10-0701390-02 | 1 | 1 | 9 | |||
| 10 | Электромgханизм бункера | КЗК-10-0701380-02 | 1 | 1 | 10 | |||
| 11 | Кронштейн | КЗК-7-0204404 | 1 | 1 | 11 | |||
| 12 | Ограждение | КЗК-7-0204416 | 2 | 2 | 12 | |||
| 13 | Усилитель | КЗК-10-0204462А | 1 | 1 | 13 | |||
| 14 | Усилитель | КЗК-10-0204462А-01 | 1 | 1 | 14 | |||
| 15 | Рычаг | КЗК-10-0204472 | 2 | 2 | 15 | |||
| 16 | Кронштейн | КЗК-10-0204479 | 1 | 1 | 16 | |||
| 17 | Палец | КЗР0231614 | 2 | 2 | 17 | |||
| 18 | Болт М6-6gx12-7798 | БолтМ6-6gx12-7798 | 30 | 30 | 18 | |||
| 19 | Болт М6-6gx14-7798 | БолтМ6-6gx14-7798 | 24 | 24 | 19 | |||
| 20 | Болт М8-6gx20-7798 | БолтМ8-6gx20-7798 | 2 | 2 | 20 | |||
| 21 | Болт М8-6gx25-7798 | БолтМ8-6gx25-7798 | 6 | 6 | 21 | |||
| 22 | Гайка M6-6G.8-5915 | ГайкаM6-6G.8-5915 | 26 | 26 | 22 | |||
| 23 | Гайка M8-6G.8-5915 | ГайкаM8-6G.8-5915 | 6 | 6 | 23 | |||
| 24 | Ось 6-8 b12х18-9650 | Ось6-8b12х18-9650 | 4 | 4 | 24 | |||
| 25 | Ось 6-12 b12х55-9650 | Ось6-12b12х55-9650 | 2 | 2 | 25 | |||
| 26 | Шайба 6Т.65Г-6402 | Шайба6Т65Г-6402 | 30 | 30 | 26 | |||
| 27 | Шайба 8Т.65Г-6402 | Шайба8Т65Г-6402 | 2 | 2 | 27 | |||
| 28 | Шайба | ШайбаА6.01-6958 | 52 | 52 | 28 | |||
| 29 | Шайба | ШайбаА8.01-6958 | 36 | 36 | 29 | |||
| 30 | Шайба С.6.01-11371 | ШайбаС.6.01-11371 | 22 | 22 | 30 | |||
| 31 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 2 | 2 | 31 | |||
| 32 | Шайба С.12.01-11371 | ШайбаС.12.01-11371 | 4 | 4 | 32 | |||
| 33 | Шплинт 1,6х12-397 | Шплинт1,6х12-397 | 6 | 6 | 33 | |||
| 34 | Шплинт 3,2х18-397 | Шплинт3,2х18-397 | 2 | 2 | 34 |
