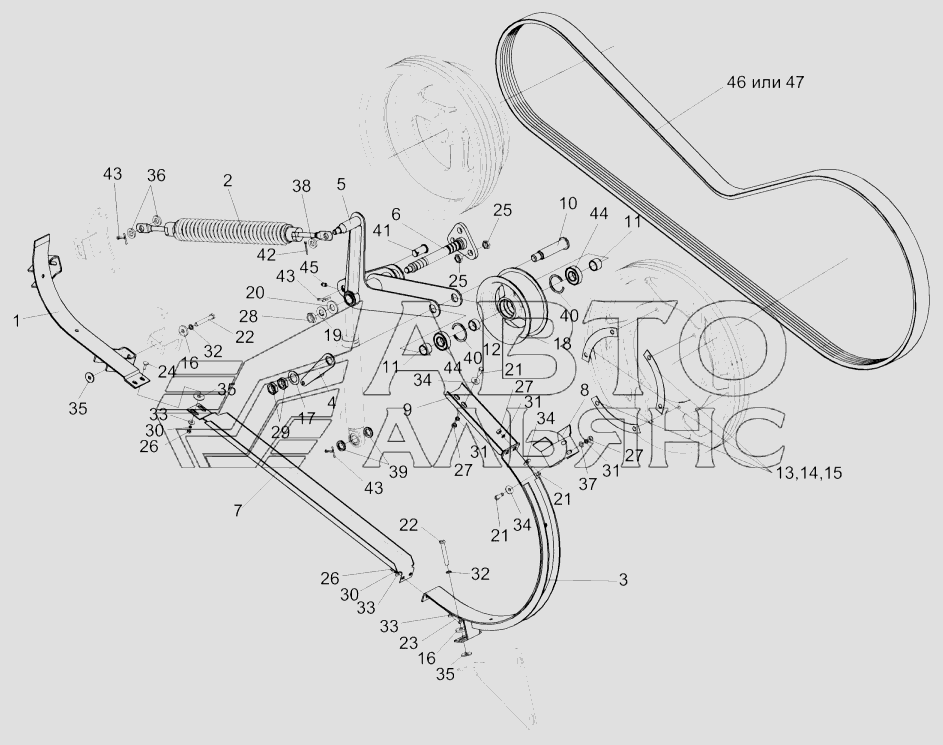

Привод наклонной камеры КЗК 0125000
100%
Название детали
Привод наклонной камеры
Заводской номер
КЗК0125000
Количество на модель
1
№
Название детали
Щиток
Заводской номер
КЗК0125030
Количество на модель
1
№
1
Название детали
Пружина
Заводской номер
КЗК0125050
Количество на модель
1
№
2
Название детали
Щиток
Заводской номер
КЗК0125060А
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
КЗК0125070
Количество на модель
1
№
4
Название детали
Рычаг
Заводской номер
КЗК0125090
Количество на модель
1
№
5
Название детали
Опора
Заводской номер
КЗК0125130А
Количество на модель
1
№
6
Название детали
Щиток
Заводской номер
КЗК0125407
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
КЗК0125411
Количество на модель
1
№
8
Название детали
Щиток
Заводской номер
КЗК0125422
Количество на модель
1
№
9
Название детали
Ось
Заводской номер
КЗК0125601
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
КЗК0221802А-03
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
КЗК0221802А-04
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
КЗК1773406
Количество на модель
6
№
13
Название детали
Шайба
Заводской номер
КЗР0221417
Количество на модель
3
№
16
Название детали
Шайба специальная
Заводской номер
КИС0105438
Количество на модель
1
№
17
Название детали
Ролик
Заводской номер
КПР6105101-02
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
ПКК0117434
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ПКК0117435
Количество на модель
1
№
20
Название детали
Болт М8-6gx25-7796
Заводской номер
БолтМ8-6gx25-7796
Количество на модель
6
№
21
Название детали
Болт М10-6gx75-7796
Заводской номер
БолтМ10-6gx75-7796
Количество на модель
3
№
22
Название детали
Болт М6-6gx25-7798
Заводской номер
БолтМ6-6gx25-7798
Количество на модель
2
№
23
Название детали
Болт М6-6gx20-7802
Заводской номер
БолтМ6-6gx20-7802
Количество на модель
2
№
24
Название детали
Гайка М16х1,5-6G-2526
Заводской номер
ГайкаМ16х1,5-6G-2526
Количество на модель
6
№
25
Название детали
Гайка M6-6G-5915
Заводской номер
ГайкаM6-6G-5915
Количество на модель
4
№
26
Название детали
Гайка M8-6G-5915
Заводской номер
ГайкаM8-6G-5915
Количество на модель
6
№
27
Название детали
Гайка М18х1,5-6G-5916
Заводской номер
ГайкаМ18х1,5-6G-5916
Количество на модель
1
№
28
Название детали
Гайка M20-6G-5916
Заводской номер
ГайкаM20-6G-5916
Количество на модель
2
№
29
Название детали
Шайба 6Т.65Г-6402
Заводской номер
Шайба6Т65Г-6402
Количество на модель
4
№
30
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т65Г-6402
Количество на модель
6
№
31
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т65Г-6402
Количество на модель
3
№
32
Название детали
Шайба А.6.01-6958
Заводской номер
ШайбаА.6.01-6958
Количество на модель
6
№
33
Название детали
Шайба
Заводской номер
ШайбаА8.01-6958
Количество на модель
8
№
34
Название детали
Шайба А10.01-6958
Заводской номер
ШайбаА10.01-6958
Количество на модель
4
№
35
Название детали
Шайба 20.01-9649
Заводской номер
Шайба20.01-9649
Количество на модель
2
№
36
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
2
№
37
Название детали
Шайба С.14.01-11371
Заводской номер
ШайбаС.14.01-11371
Количество на модель
3
№
38
Название детали
Шайба С.16.01-11371
Заводской номер
ШайбаС.16.01-11371
Количество на модель
3
№
39
Название детали
Кольцо
Заводской номер
В52-13941
Количество на модель
2
№
40
Название детали
Ось 6-20b12х40-9650
Заводской номер
Ось6-20b12х40-9650
Количество на модель
1
№
41
Название детали
Шплинт 4х28-397
Заводской номер
Шплинт4х28-397
Количество на модель
1
№
42
Название детали
Шплинт 5х32-397
Заводской номер
Шплинт5х32-397
Количество на модель
3
№
43
Название детали
Подшипник 180205С17-8882
Заводской номер
180205С17-8882
Количество на модель
2
№
44
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
1
№
45
Название детали
Ремень
Заводской номер
3HBBP3812A
Количество на модель
1
№
46
Название детали
Ремень
Заводской номер
3HB3812La
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод наклонной камеры | КЗК0125000 | 1 | 1 | |||||
| 1 | Щиток | КЗК0125030 | 1 | 1 | 1 | |||
| 2 | Пружина | КЗК0125050 | 1 | 1 | 2 | |||
| 3 | Щиток | КЗК0125060А | 1 | 1 | 3 | |||
| 4 | Кронштейн | КЗК0125070 | 1 | 1 | 4 | |||
| 5 | Рычаг | КЗК0125090 | 1 | 1 | 5 | |||
| 6 | Опора | КЗК0125130А | 1 | 1 | 6 | |||
| 7 | Щиток | КЗК0125407 | 1 | 1 | 7 | |||
| 8 | Кронштейн | КЗК0125411 | 1 | 1 | 8 | |||
| 9 | Щиток | КЗК0125422 | 1 | 1 | 9 | |||
| 10 | Ось | КЗК0125601 | 1 | 1 | 10 | |||
| 11 | Втулка | КЗК0221802А-03 | 2 | 2 | 11 | |||
| 12 | Втулка | КЗК0221802А-04 | 1 | 1 | 12 | |||
| 13 | Прокладка | КЗК1773406 | 6 | 6 | 13 | |||
| 16 | Шайба | КЗР0221417 | 3 | 3 | 16 | |||
| 17 | Шайба специальная | КИС0105438 | 1 | 1 | 17 | |||
| 18 | Ролик | КПР6105101-02 | 1 | 1 | 18 | |||
| 19 | Шайба | ПКК0117434 | 1 | 1 | 19 | |||
| 20 | Шайба | ПКК0117435 | 1 | 1 | 20 | |||
| 21 | Болт М8-6gx25-7796 | БолтМ8-6gx25-7796 | 6 | 6 | 21 | |||
| 22 | Болт М10-6gx75-7796 | БолтМ10-6gx75-7796 | 3 | 3 | 22 | |||
| 23 | Болт М6-6gx25-7798 | БолтМ6-6gx25-7798 | 2 | 2 | 23 | |||
| 24 | Болт М6-6gx20-7802 | БолтМ6-6gx20-7802 | 2 | 2 | 24 | |||
| 25 | Гайка М16х1,5-6G-2526 | ГайкаМ16х1,5-6G-2526 | 6 | 6 | 25 | |||
| 26 | Гайка M6-6G-5915 | ГайкаM6-6G-5915 | 4 | 4 | 26 | |||
| 27 | Гайка M8-6G-5915 | ГайкаM8-6G-5915 | 6 | 6 | 27 | |||
| 28 | Гайка М18х1,5-6G-5916 | ГайкаМ18х1,5-6G-5916 | 1 | 1 | 28 | |||
| 29 | Гайка M20-6G-5916 | ГайкаM20-6G-5916 | 2 | 2 | 29 | |||
| 30 | Шайба 6Т.65Г-6402 | Шайба6Т65Г-6402 | 4 | 4 | 30 | |||
| 31 | Шайба 8Т.65Г-6402 | Шайба8Т65Г-6402 | 6 | 6 | 31 | |||
| 32 | Шайба 10Т.65Г-6402 | Шайба10Т65Г-6402 | 3 | 3 | 32 | |||
| 33 | Шайба А.6.01-6958 | ШайбаА.6.01-6958 | 6 | 6 | 33 | |||
| 34 | Шайба | ШайбаА8.01-6958 | 8 | 8 | 34 | |||
| 35 | Шайба А10.01-6958 | ШайбаА10.01-6958 | 4 | 4 | 35 | |||
| 36 | Шайба 20.01-9649 | Шайба20.01-9649 | 2 | 2 | 36 | |||
| 37 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 2 | 2 | 37 | |||
| 38 | Шайба С.14.01-11371 | ШайбаС.14.01-11371 | 3 | 3 | 38 | |||
| 39 | Шайба С.16.01-11371 | ШайбаС.16.01-11371 | 3 | 3 | 39 | |||
| 40 | Кольцо | В52-13941 | 2 | 2 | 40 | |||
| 41 | Ось 6-20b12х40-9650 | Ось6-20b12х40-9650 | 1 | 1 | 41 | |||
| 42 | Шплинт 4х28-397 | Шплинт4х28-397 | 1 | 1 | 42 | |||
| 43 | Шплинт 5х32-397 | Шплинт5х32-397 | 3 | 3 | 43 | |||
| 44 | Подшипник 180205С17-8882 | 180205С17-8882 | 2 | 2 | 44 | |||
| 45 | Масленка 1.2-19853 | Масленка1.2-19853 | 1 | 1 | 45 | |||
| 46 | Ремень | 3HBBP3812A | 1 | 1 | 46 | |||
| 47 | Ремень | 3HB3812La | 1 | 1 | 47 |
