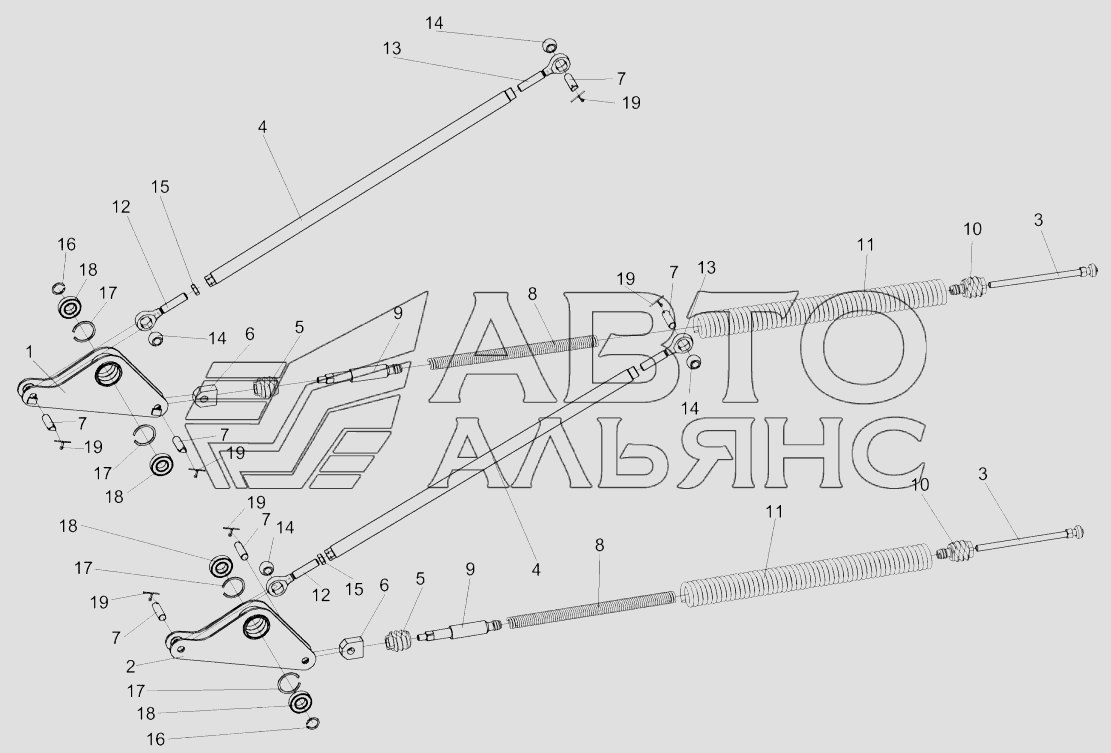

Механизм продольного копирования КЗК 1775000А
100%
Название детали
Механизм продольного копирования
Заводской номер
КЗК1775000А
Количество на модель
1
№
Название детали
Блок пружин
Заводской номер
КЗК1775030
Количество на модель
2
№
Название детали
Тяга
Заводской номер
КЗК1775040
Количество на модель
2
№
Название детали
Рычаг
Заводской номер
КЗК1775010
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
КЗК1775010-01
Количество на модель
1
№
2
Название детали
Винт
Заводской номер
КЗК1775020
Количество на модель
2
№
3
Название детали
Стяжка
Заводской номер
КЗК1775050
Количество на модель
1
№
4
Название детали
Пробка
Заводской номер
КЗК1775201
Количество на модель
1
№
5
Название детали
Головка
Заводской номер
КЗК1775406
Количество на модель
1
№
6
Название детали
Палец
Заводской номер
КЗК1775601
Количество на модель
6
№
7
Название детали
Пружина
Заводской номер
КЗК1775602
Количество на модель
1
№
8
Название детали
Тяга
Заводской номер
КЗК1775604
Количество на модель
1
№
9
Название детали
Пробка
Заводской номер
КЗК1775608
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
КИЛ0126625-03
Количество на модель
1
№
11
Название детали
Головка
Заводской номер
ПКК0451603
Количество на модель
1
№
12
Название детали
Головка
Заводской номер
ПКК0451603-01
Количество на модель
1
№
13
Название детали
Шар
Заводской номер
6-12Ж26015
Количество на модель
4
№
14
Название детали
Гайка M20-6G-2526
Заводской номер
ГайкаM20-6G-2526
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
В30-13942
Количество на модель
2
№
16
Название детали
Кольцо
Заводской номер
В62-13943
Количество на модель
4
№
17
Название детали
Подшипник
Заводской номер
60206-7242
Количество на модель
4
№
18
Название детали
Шплинт 5х32-397
Заводской номер
Шплинт5х32-397
Количество на модель
6
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм продольного копирования | КЗК1775000А | 1 | 1 | |||||
| Блок пружин | КЗК1775030 | 2 | 2 | |||||
| Тяга | КЗК1775040 | 2 | 2 | |||||
| 1 | Рычаг | КЗК1775010 | 1 | 1 | 1 | |||
| 2 | Рычаг | КЗК1775010-01 | 1 | 1 | 2 | |||
| 3 | Винт | КЗК1775020 | 2 | 2 | 3 | |||
| 4 | Стяжка | КЗК1775050 | 1 | 1 | 4 | |||
| 5 | Пробка | КЗК1775201 | 1 | 1 | 5 | |||
| 6 | Головка | КЗК1775406 | 1 | 1 | 6 | |||
| 7 | Палец | КЗК1775601 | 6 | 6 | 7 | |||
| 8 | Пружина | КЗК1775602 | 1 | 1 | 8 | |||
| 9 | Тяга | КЗК1775604 | 1 | 1 | 9 | |||
| 10 | Пробка | КЗК1775608 | 1 | 1 | 10 | |||
| 11 | Пружина | КИЛ0126625-03 | 1 | 1 | 11 | |||
| 12 | Головка | ПКК0451603 | 1 | 1 | 12 | |||
| 13 | Головка | ПКК0451603-01 | 1 | 1 | 13 | |||
| 14 | Шар | 6-12Ж26015 | 4 | 4 | 14 | |||
| 15 | Гайка M20-6G-2526 | ГайкаM20-6G-2526 | 1 | 1 | 15 | |||
| 16 | Кольцо | В30-13942 | 2 | 2 | 16 | |||
| 17 | Кольцо | В62-13943 | 4 | 4 | 17 | |||
| 18 | Подшипник | 60206-7242 | 4 | 4 | 18 | |||
| 19 | Шплинт 5х32-397 | Шплинт5х32-397 | 6 | 6 | 19 |
