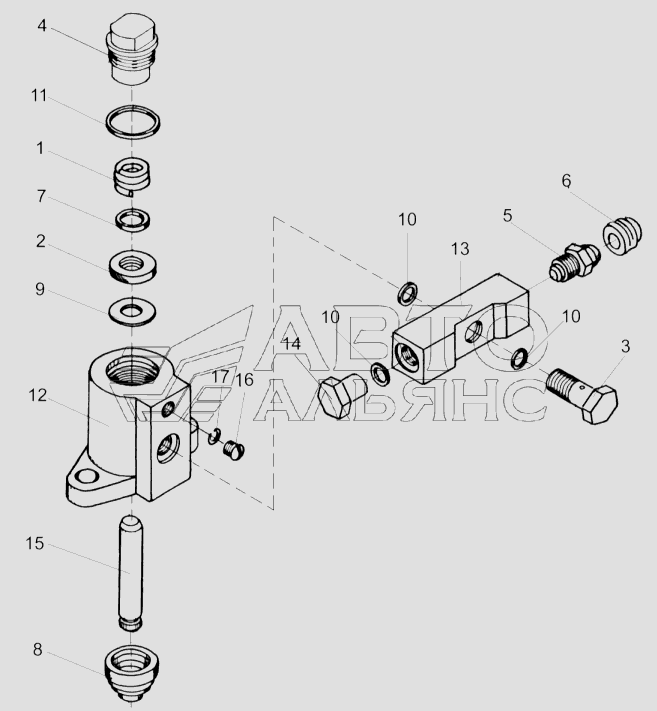

Гидроцилиндр блокировки диапазонов 3518020-46330
100%
Название детали
Гидроцилиндр блокировки диапазонов
Заводской номер
3518020-46330
Количество на модель
1
№
Название детали
Пружина
Заводской номер
ГА-35602
Количество на модель
1
№
1
Название детали
Манжета уплотнительная
Заводской номер
ГАК-49004
Количество на модель
1
№
2
Название детали
Болт поворотного угольника
Заводской номер
РСМ10.04.34.603
Количество на модель
1
№
3
Название детали
Штуцер
Заводской номер
УЭС0107618
Количество на модель
1
№
4
Название детали
Клапан
Заводской номер
54-60269А
Количество на модель
1
№
5
Название детали
Обложка
Заводской номер
75Ш-10034Б
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
3518020-40148
Количество на модель
1
№
7
Название детали
Чехол защитный гидроцилиндра
Заводской номер
3518050-40024
Количество на модель
1
№
8
Название детали
Шайба защитная
Заводской номер
3518020-40149
Количество на модель
1
№
9
Название детали
Кольцо
Заводской номер
3518020-40151
Количество на модель
3
№
10
Название детали
Кольцо
Заводской номер
3518020-40158
Количество на модель
1
№
11
Название детали
Корпус
Заводской номер
3518020-41016
Количество на модель
1
№
12
Название детали
Проставка
Заводской номер
3518020-43073А
Количество на модель
1
№
13
Название детали
Пробка
Заводской номер
3518020-46049
Количество на модель
1
№
14
Название детали
Шток гидроцилиндра блокировки
Заводской номер
3518050-46043
Количество на модель
1
№
15
Название детали
Винт ВМ- х
Заводской номер
ВинтВМ4-8gх6-17473
Количество на модель
1
№
16
Название детали
Шайба 4.65Г-6402
Заводской номер
Шайба465Г-6402
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр блокировки диапазонов | 3518020-46330 | 1 | 1 | |||||
| 1 | Пружина | ГА-35602 | 1 | 1 | 1 | |||
| 2 | Манжета уплотнительная | ГАК-49004 | 1 | 1 | 2 | |||
| 3 | Болт поворотного угольника | РСМ10.04.34.603 | 1 | 1 | 3 | |||
| 4 | Штуцер | УЭС0107618 | 1 | 1 | 4 | |||
| 5 | Клапан | 54-60269А | 1 | 1 | 5 | |||
| 6 | Обложка | 75Ш-10034Б | 1 | 1 | 6 | |||
| 7 | Шайба | 3518020-40148 | 1 | 1 | 7 | |||
| 8 | Чехол защитный гидроцилиндра | 3518050-40024 | 1 | 1 | 8 | |||
| 9 | Шайба защитная | 3518020-40149 | 1 | 1 | 9 | |||
| 10 | Кольцо | 3518020-40151 | 3 | 3 | 10 | |||
| 11 | Кольцо | 3518020-40158 | 1 | 1 | 11 | |||
| 12 | Корпус | 3518020-41016 | 1 | 1 | 12 | |||
| 13 | Проставка | 3518020-43073А | 1 | 1 | 13 | |||
| 14 | Пробка | 3518020-46049 | 1 | 1 | 14 | |||
| 15 | Шток гидроцилиндра блокировки | 3518050-46043 | 1 | 1 | 15 | |||
| 16 | Винт ВМ- х | ВинтВМ4-8gх6-17473 | 1 | 1 | 16 | |||
| 17 | Шайба 4.65Г-6402 | Шайба465Г-6402 | 1 | 1 | 17 |
