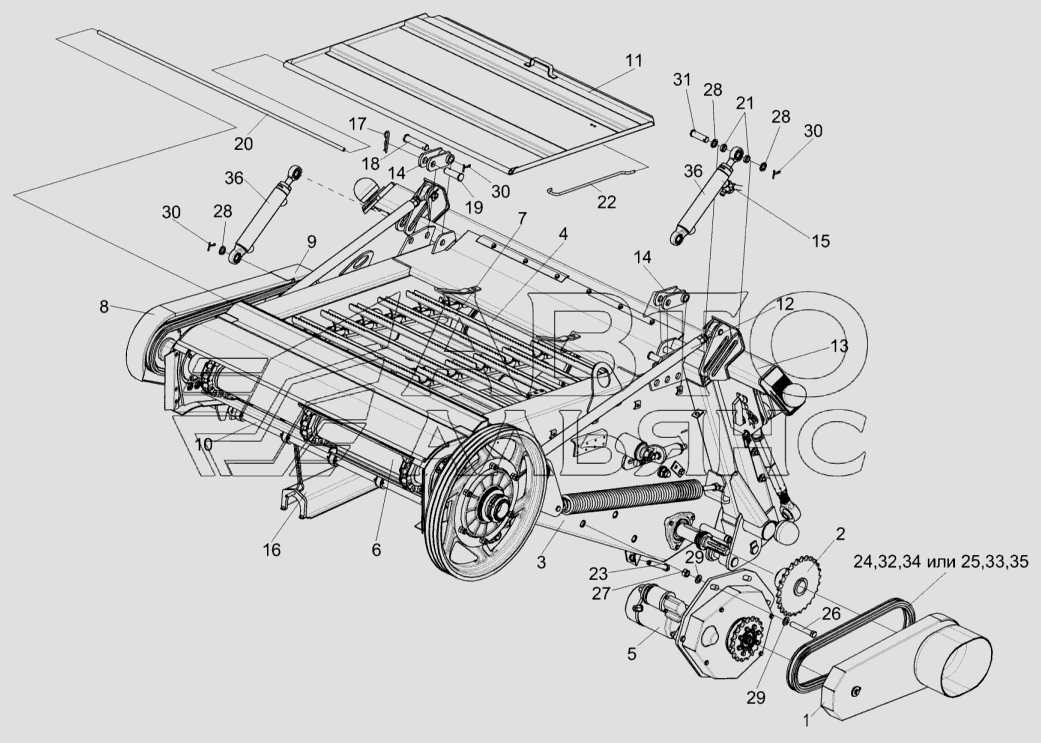

Камера наклонная КЗК-8-1810000
100%
Название детали
Камера наклонная
Заводской номер
КЗК-8-1810000
Количество на модель
1
№
Название детали
Ограждение
Заводской номер
КЗК-8-1810120
Количество на модель
1
№
1
Название детали
Звездочка
Заводской номер
КЗК-8-1810140
Количество на модель
1
№
2
Название детали
Рама
Заводской номер
КЗК-8-1811000
Количество на модель
1
№
3
Название детали
Вал верхний
Заводской номер
КЗК-8-1813000
Количество на модель
1
№
4
Название детали
Реверс
Заводской номер
КЗК-8-1814000
Количество на модель
1
№
5
Название детали
Вал нижний
Заводской номер
КЗК-8-1816000
Количество на модель
1
№
6
Название детали
Транспортер
Заводской номер
КЗК-8-1817000
Количество на модель
1
№
7
Название детали
Ограждение
Заводской номер
КЗК-8-1770050
Количество на модель
1
№
8
Название детали
Ограждение
Заводской номер
КЗК-8-1770070
Количество на модель
1
№
9
Название детали
Труба
Заводской номер
КЗК1770010
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
КЗК1772000
Количество на модель
1
№
11
Название детали
Механизм продольного копирования
Заводской номер
КЗК1775000А
Количество на модель
1
№
12
Название детали
Рамка переходная
Заводской номер
КЗК1780000А
Количество на модель
1
№
13
Название детали
Серьга
Заводской номер
КЗК1787000
Количество на модель
2
№
14
Название детали
Система гидравлическая
Заводской номер
КЗК1790000
Количество на модель
1
№
15
Название детали
Упор
Заводской номер
КЗК-12-1810210
Количество на модель
1
№
16
Название детали
Шплинт
Заводской номер
ЖКЛ0000609
Количество на модель
2
№
17
Название детали
Ось
Заводской номер
КЗК1770622
Количество на модель
2
№
18
Название детали
Ось
Заводской номер
КЗК1770622-01
Количество на модель
2
№
19
Название детали
Ось
Заводской номер
КЗК1770624
Количество на модель
1
№
20
Название детали
Втулка
Заводской номер
КЗК1770803
Количество на модель
4
№
21
Название детали
Упор
Заводской номер
КЗК1772601
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
КЗК-8-1774601
Количество на модель
1
№
23
Название детали
Цепь
Заводской номер
ЦЕП0004032
Количество на модель
1
№
24
Название детали
Цепь 16 В-1
Заводской номер
ЦЕП0004129
Количество на модель
1
№
25
Название детали
Болт M16-6gx100-7796
Заводской номер
БолтM16-6gx100-7796
Количество на модель
3
№
26
Название детали
Гайка M16-6G-5915
Заводской номер
ГайкаM16-6G-5915
Количество на модель
7
№
27
Название детали
Шайба 20.01-9649
Заводской номер
Шайба20.01-9649
Количество на модель
6
№
28
Название детали
Шайба C.16.01-11371
Заводской номер
ШайбаC.16.01-11371
Количество на модель
8
№
29
Название детали
Шплинт 5x32-397
Заводской номер
Шплинт5x32-397
Количество на модель
6
№
30
Название детали
Ось 6-20 b12x65-9650
Заводской номер
Ось6-20b12x65-9650
Количество на модель
2
№
31
Название детали
Звено
Заводской номер
SOOZADIN8187/ISO606
Количество на модель
1
№
32
Название детали
Звено C-16b-1
Заводской номер
C-16b-1
Количество на модель
1
№
33
Название детали
Звено переходное
Заводской номер
16b-1ISO606
Количество на модель
1
№
35
Название детали
Гидроцилиндр
Заводской номер
ВНС40.20.160-02
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Камера наклонная | КЗК-8-1810000 | 1 | 1 | |||||
| 1 | Ограждение | КЗК-8-1810120 | 1 | 1 | 1 | |||
| 2 | Звездочка | КЗК-8-1810140 | 1 | 1 | 2 | |||
| 3 | Рама | КЗК-8-1811000 | 1 | 1 | 3 | |||
| 4 | Вал верхний | КЗК-8-1813000 | 1 | 1 | 4 | |||
| 5 | Реверс | КЗК-8-1814000 | 1 | 1 | 5 | |||
| 6 | Вал нижний | КЗК-8-1816000 | 1 | 1 | 6 | |||
| 7 | Транспортер | КЗК-8-1817000 | 1 | 1 | 7 | |||
| 8 | Ограждение | КЗК-8-1770050 | 1 | 1 | 8 | |||
| 9 | Ограждение | КЗК-8-1770070 | 1 | 1 | 9 | |||
| 10 | Труба | КЗК1770010 | 1 | 1 | 10 | |||
| 11 | Крышка | КЗК1772000 | 1 | 1 | 11 | |||
| 12 | Механизм продольного копирования | КЗК1775000А | 1 | 1 | 12 | |||
| 13 | Рамка переходная | КЗК1780000А | 1 | 1 | 13 | |||
| 14 | Серьга | КЗК1787000 | 2 | 2 | 14 | |||
| 15 | Система гидравлическая | КЗК1790000 | 1 | 1 | 15 | |||
| 16 | Упор | КЗК-12-1810210 | 1 | 1 | 16 | |||
| 17 | Шплинт | ЖКЛ0000609 | 2 | 2 | 17 | |||
| 18 | Ось | КЗК1770622 | 2 | 2 | 18 | |||
| 19 | Ось | КЗК1770622-01 | 2 | 2 | 19 | |||
| 20 | Ось | КЗК1770624 | 1 | 1 | 20 | |||
| 21 | Втулка | КЗК1770803 | 4 | 4 | 21 | |||
| 22 | Упор | КЗК1772601 | 1 | 1 | 22 | |||
| 23 | Болт | КЗК-8-1774601 | 1 | 1 | 23 | |||
| 24 | Цепь | ЦЕП0004032 | 1 | 1 | 24 | |||
| 25 | Цепь 16 В-1 | ЦЕП0004129 | 1 | 1 | 25 | |||
| 26 | Болт M16-6gx100-7796 | БолтM16-6gx100-7796 | 3 | 3 | 26 | |||
| 27 | Гайка M16-6G-5915 | ГайкаM16-6G-5915 | 7 | 7 | 27 | |||
| 28 | Шайба 20.01-9649 | Шайба20.01-9649 | 6 | 6 | 28 | |||
| 29 | Шайба C.16.01-11371 | ШайбаC.16.01-11371 | 8 | 8 | 29 | |||
| 30 | Шплинт 5x32-397 | Шплинт5x32-397 | 6 | 6 | 30 | |||
| 31 | Ось 6-20 b12x65-9650 | Ось6-20b12x65-9650 | 2 | 2 | 31 | |||
| 32 | Звено | SOOZADIN8187/ISO606 | 1 | 1 | 32 | |||
| 33 | Звено C-16b-1 | C-16b-1 | 1 | 1 | 33 | |||
| 35 | Звено переходное | 16b-1ISO606 | 1 | 1 | 35 | |||
| 36 | Гидроцилиндр | ВНС40.20.160-02 | 2 | 2 | 36 |
