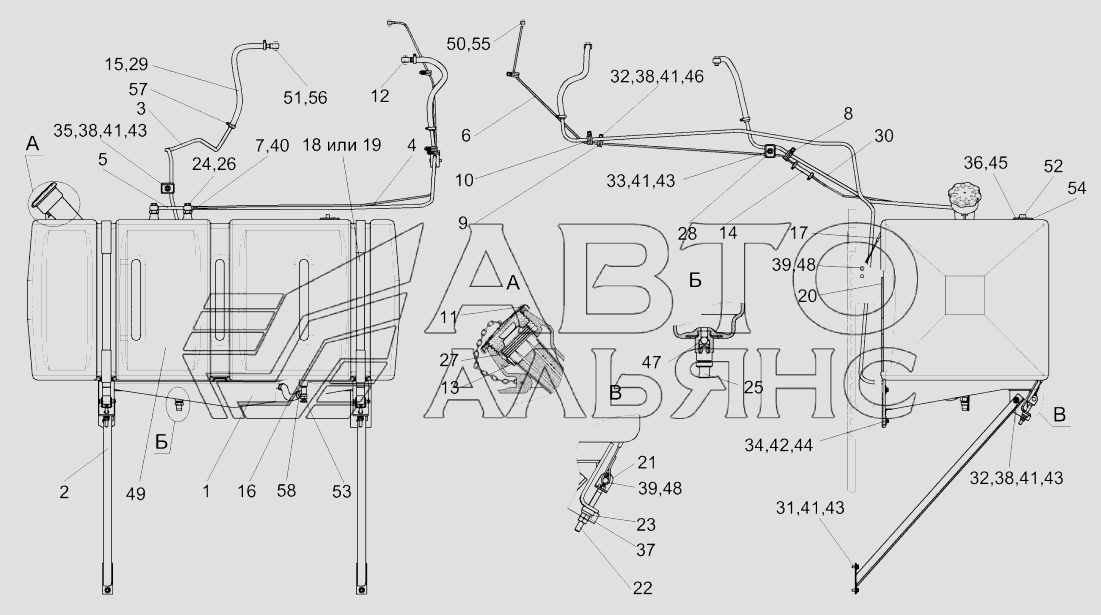

Установка бака топливного КЗК-8А-0126000
100%
Название детали
Установка бака топливного
Заводской номер
КЗК-8А-0126000
Количество на модель
1
№
Название детали
Опора
Заводской номер
КЗК-8А-0126010
Количество на модель
1
№
1
Название детали
Уголок
Заводской номер
КЗК-8А-0126030
Количество на модель
2
№
2
Название детали
Топливопровод заборный
Заводской номер
КЗК-8А-0126140
Количество на модель
1
№
3
Название детали
Топливопровод сливной
Заводской номер
КЗК-8А-0126150
Количество на модель
1
№
4
Название детали
Топливопровод сливной
Заводской номер
КЗК-8А-0126160
Количество на модель
1
№
5
Название детали
Топливопровод сливной
Заводской номер
КЗК-8А-0126170
Количество на модель
1
№
6
Название детали
Трубка
Заводской номер
КЗК-12-0126400
Количество на модель
2
№
7
Название детали
Хомут стяжной
Заводской номер
А23.02.160
Количество на модель
3
№
8
Название детали
Хомут
Заводской номер
КЗР0700800-05
Количество на модель
4
№
9
Название детали
Хомут
Заводской номер
КЗР0700800-07
Количество на модель
4
№
10
Название детали
Крышка
Заводской номер
КИС0108610
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
УЭС0500200
Количество на модель
2
№
12
Название детали
Фильтр Б
Заводской номер
150.50.026
Количество на модель
1
№
13
Название детали
Рукав 6х14-1,6-10362
Заводской номер
КЗК-8А-0126002
Количество на модель
1
№
14
Название детали
Рукав 12х20-1,6-10362
Заводской номер
КЗК-8А-0126003
Количество на модель
2
№
15
Название детали
Рукав 12х20-1,6-10362
Заводской номер
КЗК-8А-0126004
Количество на модель
1
№
16
Название детали
Уплотнитель
Заводской номер
КЗК-10-0126002
Количество на модель
6
№
17
Название детали
Хомут
Заводской номер
КЗК-12-0126503
Количество на модель
2
№
18
Название детали
Хомут
Заводской номер
КЗК-12-0126503-01
Количество на модель
2
№
19
Название детали
Прокладка
Заводской номер
КЗК0126007
Количество на модель
4
№
20
Название детали
Кронштейн
Заводской номер
КЗК0126421А
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
КЗК0126605
Количество на модель
2
№
22
Название детали
Шайба сферическая
Заводской номер
КЗК0126606
Количество на модель
2
№
23
Название детали
Болт специальный
Заводской номер
КИС0118623А
Количество на модель
2
№
24
Название детали
Штуцер
Заводской номер
МКС0108612
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
УЭС0500003-01
Количество на модель
4
№
26
Название детали
Пружина
Заводской номер
УЭС0500602
Количество на модель
1
№
27
Название детали
Брус
Заводской номер
УЭС0602012А
Количество на модель
10
№
28
Название детали
Оплетка
Заводской номер
УЭС-6-0400619-03
Количество на модель
6
№
29
Название детали
Рукав 12х20-1,6-10362
Заводской номер
УЭС-8-0400002
Количество на модель
6
№
30
Название детали
Болт М8-6gх20-7796
Заводской номер
БолтМ8-6gх20-7796
Количество на модель
4
№
31
Название детали
Болт М8-6gx25-7796
Заводской номер
БолтМ8-6gx25-7796
Количество на модель
10
№
32
Название детали
Болт М8-6gx40-7796
Заводской номер
БолтМ8-6gx40-7796
Количество на модель
2
№
33
Название детали
Болт М12-6gх30-7796
Заводской номер
БолтМ12-6gх30-7796
Количество на модель
4
№
34
Название детали
Болт М8-6gx35-7802
Заводской номер
БолтМ8-6gx35-7802
Количество на модель
3
№
35
Название детали
Винт В.М5-6eх14-17473
Заводской номер
ВинтВ.М5-6eх14-17473
Количество на модель
5
№
36
Название детали
Гайка M10-6G-2526
Заводской номер
ГайкаM10-6G-2526
Количество на модель
4
№
37
Название детали
Гайка M8-6G-5915
Заводской номер
ГайкаM8-6G-5915
Количество на модель
13
№
38
Название детали
Ось 6-12 b12х55-9650
Заводской номер
Ось6-12b12х55-9650
Количество на модель
4
№
39
Название детали
Прокладка
Заводской номер
24АДО-23358
Количество на модель
2
№
40
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т65Г-6402
Количество на модель
17
№
41
Название детали
Шайба 12.65Г-6402
Заводской номер
Шайба1265Г-6402
Количество на модель
4
№
42
Название детали
Шайба
Заводской номер
ШайбаА8.01-6958
Количество на модель
1
№
43
Название детали
Шайба А12.01-6958
Заводской номер
ШайбаА12.01-6958
Количество на модель
4
№
44
Название детали
Шайба С.5.01-11371
Заводской номер
ШайбаС.5.01-11371
Количество на модель
5
№
45
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
16
№
46
Название детали
Шарик 14,288-60-3722
Заводской номер
Шарик14,288-60-3722
Количество на модель
1
№
47
Название детали
Шплинт 3,2х18-397
Заводской номер
Шплинт3,2х18-397
Количество на модель
4
№
48
Название детали
Бак топливный
Заводской номер
КЗК-12-0126010
Количество на модель
1
№
49
Название детали
Болт
Заводской номер
36-1104787
Количество на модель
1
№
50
Название детали
Болт
Заводской номер
Д18-051-А
Количество на модель
2
№
51
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
ДУМП-03
Количество на модель
1
№
52
Название детали
Кран
Заводской номер
ВС11-0
Количество на модель
1
№
53
Название детали
Прокладка
Заводской номер
200-3806026
Количество на модель
3
№
54
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
2
№
55
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
4
№
56
Название детали
Хомут червячный TORRO 12-22/9 C7W3
Заводской номер
TORRO12-22/9C7W3
Количество на модель
8
№
57
Название детали
Хомут червячный
Заводской номер
TORRO16-27/9C7W2
Количество на модель
2
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка бака топливного | КЗК-8А-0126000 | 1 | 1 | |||||
| 1 | Опора | КЗК-8А-0126010 | 1 | 1 | 1 | |||
| 2 | Уголок | КЗК-8А-0126030 | 2 | 2 | 2 | |||
| 3 | Топливопровод заборный | КЗК-8А-0126140 | 1 | 1 | 3 | |||
| 4 | Топливопровод сливной | КЗК-8А-0126150 | 1 | 1 | 4 | |||
| 5 | Топливопровод сливной | КЗК-8А-0126160 | 1 | 1 | 5 | |||
| 6 | Топливопровод сливной | КЗК-8А-0126170 | 1 | 1 | 6 | |||
| 7 | Трубка | КЗК-12-0126400 | 2 | 2 | 7 | |||
| 8 | Хомут стяжной | А23.02.160 | 3 | 3 | 8 | |||
| 9 | Хомут | КЗР0700800-05 | 4 | 4 | 9 | |||
| 10 | Хомут | КЗР0700800-07 | 4 | 4 | 10 | |||
| 11 | Крышка | КИС0108610 | 1 | 1 | 11 | |||
| 12 | Штуцер | УЭС0500200 | 2 | 2 | 12 | |||
| 13 | Фильтр Б | 150.50.026 | 1 | 1 | 13 | |||
| 14 | Рукав 6х14-1,6-10362 | КЗК-8А-0126002 | 1 | 1 | 14 | |||
| 15 | Рукав 12х20-1,6-10362 | КЗК-8А-0126003 | 2 | 2 | 15 | |||
| 16 | Рукав 12х20-1,6-10362 | КЗК-8А-0126004 | 1 | 1 | 16 | |||
| 17 | Уплотнитель | КЗК-10-0126002 | 6 | 6 | 17 | |||
| 18 | Хомут | КЗК-12-0126503 | 2 | 2 | 18 | |||
| 19 | Хомут | КЗК-12-0126503-01 | 2 | 2 | 19 | |||
| 20 | Прокладка | КЗК0126007 | 4 | 4 | 20 | |||
| 21 | Кронштейн | КЗК0126421А | 2 | 2 | 21 | |||
| 22 | Болт | КЗК0126605 | 2 | 2 | 22 | |||
| 23 | Шайба сферическая | КЗК0126606 | 2 | 2 | 23 | |||
| 24 | Болт специальный | КИС0118623А | 2 | 2 | 24 | |||
| 25 | Штуцер | МКС0108612 | 1 | 1 | 25 | |||
| 26 | Шайба | УЭС0500003-01 | 4 | 4 | 26 | |||
| 27 | Пружина | УЭС0500602 | 1 | 1 | 27 | |||
| 28 | Брус | УЭС0602012А | 10 | 10 | 28 | |||
| 29 | Оплетка | УЭС-6-0400619-03 | 6 | 6 | 29 | |||
| 30 | Рукав 12х20-1,6-10362 | УЭС-8-0400002 | 6 | 6 | 30 | |||
| 31 | Болт М8-6gх20-7796 | БолтМ8-6gх20-7796 | 4 | 4 | 31 | |||
| 32 | Болт М8-6gx25-7796 | БолтМ8-6gx25-7796 | 10 | 10 | 32 | |||
| 33 | Болт М8-6gx40-7796 | БолтМ8-6gx40-7796 | 2 | 2 | 33 | |||
| 34 | Болт М12-6gх30-7796 | БолтМ12-6gх30-7796 | 4 | 4 | 34 | |||
| 35 | Болт М8-6gx35-7802 | БолтМ8-6gx35-7802 | 3 | 3 | 35 | |||
| 36 | Винт В.М5-6eх14-17473 | ВинтВ.М5-6eх14-17473 | 5 | 5 | 36 | |||
| 37 | Гайка M10-6G-2526 | ГайкаM10-6G-2526 | 4 | 4 | 37 | |||
| 38 | Гайка M8-6G-5915 | ГайкаM8-6G-5915 | 13 | 13 | 38 | |||
| 39 | Ось 6-12 b12х55-9650 | Ось6-12b12х55-9650 | 4 | 4 | 39 | |||
| 40 | Прокладка | 24АДО-23358 | 2 | 2 | 40 | |||
| 41 | Шайба 8Т.65Г-6402 | Шайба8Т65Г-6402 | 17 | 17 | 41 | |||
| 42 | Шайба 12.65Г-6402 | Шайба1265Г-6402 | 4 | 4 | 42 | |||
| 43 | Шайба | ШайбаА8.01-6958 | 1 | 1 | 43 | |||
| 44 | Шайба А12.01-6958 | ШайбаА12.01-6958 | 4 | 4 | 44 | |||
| 45 | Шайба С.5.01-11371 | ШайбаС.5.01-11371 | 5 | 5 | 45 | |||
| 46 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 16 | 16 | 46 | |||
| 47 | Шарик 14,288-60-3722 | Шарик14,288-60-3722 | 1 | 1 | 47 | |||
| 48 | Шплинт 3,2х18-397 | Шплинт3,2х18-397 | 4 | 4 | 48 | |||
| 49 | Бак топливный | КЗК-12-0126010 | 1 | 1 | 49 | |||
| 50 | Болт | 36-1104787 | 1 | 1 | 50 | |||
| 51 | Болт | Д18-051-А | 2 | 2 | 51 | |||
| 52 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | ДУМП-03 | 1 | 1 | 52 | |||
| 53 | Кран | ВС11-0 | 1 | 1 | 53 | |||
| 54 | Прокладка | 200-3806026 | 3 | 3 | 54 | |||
| 55 | Прокладка | 36-1104788 | 2 | 2 | 55 | |||
| 56 | Шайба | Д18-055-А | 4 | 4 | 56 | |||
| 57 | Хомут червячный TORRO 12-22/9 C7W3 | TORRO12-22/9C7W3 | 8 | 8 | 57 | |||
| 58 | Хомут червячный | TORRO16-27/9C7W2 | 2 | 2 | 58 |
