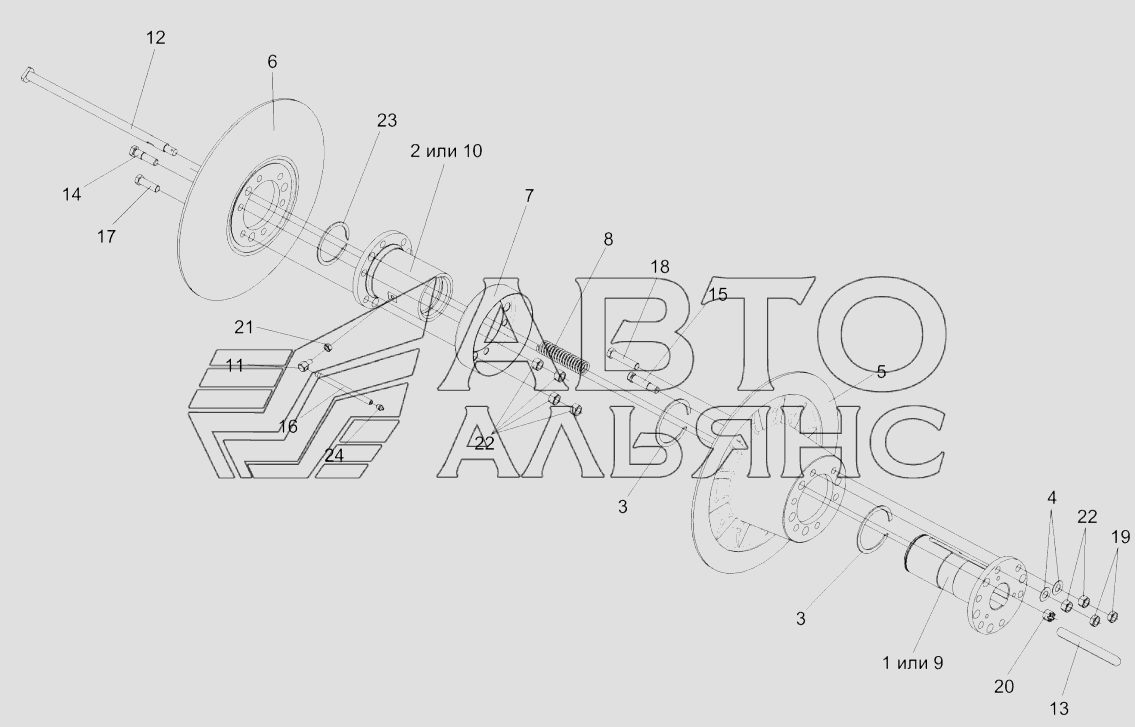

Вариатор барабана КЗК 0108000
100%
Название детали
Вариатор барабана
Заводской номер
КЗК0108000
Количество на модель
1
№
Название детали
Блок приводной
Заводской номер
КЗК0108010
Количество на модель
1
№
Название детали
Диск подвижный
Заводской номер
РСМ-10.01.15.150Б
Количество на модель
1
№
Название детали
Ступица
Заводской номер
РСМ-10Б.01.15.440
Количество на модель
1
№
1
Название детали
Ступица
Заводской номер
РСМ-10Б.01.15.450
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
КЗК0123003-01
Количество на модель
2
№
3
Название детали
Шайба
Заводской номер
КСН0100636-02
Количество на модель
6
№
4
Название детали
Диск
Заводской номер
РСМ-10.01.15.102В
Количество на модель
1
№
5
Название детали
Диск
Заводской номер
РСМ-10.01.15.103Г
Количество на модель
1
№
6
Название детали
Кожуx
Заводской номер
РСМ-10.01.15.446
Количество на модель
1
№
7
Название детали
Пружина
Заводской номер
РСМ-10.01.15.605
Количество на модель
3
№
8
Название детали
Ступица
Заводской номер
РСМ-10.01.15.609А
Количество на модель
1
№
9
Название детали
Ступица
Заводской номер
РСМ-10.01.15.611А
Количество на модель
1
№
10
Название детали
Переxодник
Заводской номер
РСМ-10.01.15.613
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
РСМ-10Б.01.15.639
Количество на модель
3
№
12
Название детали
Шпонка
Заводской номер
РСМ-10.01.15.637
Количество на модель
1
№
13
Название детали
Болт специальный
Заводской номер
РСМ-10.01.15.638
Количество на модель
3
№
14
Название детали
Болт специальный
Заводской номер
РСМ-10.01.15.638-02
Количество на модель
3
№
15
Название детали
Трубка
Заводской номер
44Б-80243
Количество на модель
1
№
16
Название детали
Болт M16x1,5-6gx65-7796
Заводской номер
БолтM16x1,5-6gx65-7796
Количество на модель
3
№
17
Название детали
Болт M16x1,5-6gx90-7796
Заводской номер
БолтM16x1,5-6gx90-7796
Количество на модель
3
№
18
Название детали
Гайка M16x1,5-6G-2526
Заводской номер
ГайкаM16x1,5-6G-2526
Количество на модель
6
№
19
Название детали
Гайка M16-6G-2528
Заводской номер
ГайкаM16-6G-2528
Количество на модель
3
№
20
Название детали
Гайка М10-6Н-5915
Заводской номер
ГайкаМ10-6Н-5915
Количество на модель
1
№
21
Название детали
Гайка M16x1,5-6G-5915
Заводской номер
ГайкаM16x1,5-6G-5915
Количество на модель
6
№
22
Название детали
Кольцо В95-13940
Заводской номер
В95-13940
Количество на модель
1
№
23
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вариатор барабана | КЗК0108000 | 1 | 1 | |||||
| Блок приводной | КЗК0108010 | 1 | 1 | |||||
| Диск подвижный | РСМ-10.01.15.150Б | 1 | 1 | |||||
| 1 | Ступица | РСМ-10Б.01.15.440 | 1 | 1 | 1 | |||
| 2 | Ступица | РСМ-10Б.01.15.450 | 1 | 1 | 2 | |||
| 3 | Кольцо | КЗК0123003-01 | 2 | 2 | 3 | |||
| 4 | Шайба | КСН0100636-02 | 6 | 6 | 4 | |||
| 5 | Диск | РСМ-10.01.15.102В | 1 | 1 | 5 | |||
| 6 | Диск | РСМ-10.01.15.103Г | 1 | 1 | 6 | |||
| 7 | Кожуx | РСМ-10.01.15.446 | 1 | 1 | 7 | |||
| 8 | Пружина | РСМ-10.01.15.605 | 3 | 3 | 8 | |||
| 9 | Ступица | РСМ-10.01.15.609А | 1 | 1 | 9 | |||
| 10 | Ступица | РСМ-10.01.15.611А | 1 | 1 | 10 | |||
| 11 | Переxодник | РСМ-10.01.15.613 | 1 | 1 | 11 | |||
| 12 | Болт | РСМ-10Б.01.15.639 | 3 | 3 | 12 | |||
| 13 | Шпонка | РСМ-10.01.15.637 | 1 | 1 | 13 | |||
| 14 | Болт специальный | РСМ-10.01.15.638 | 3 | 3 | 14 | |||
| 15 | Болт специальный | РСМ-10.01.15.638-02 | 3 | 3 | 15 | |||
| 16 | Трубка | 44Б-80243 | 1 | 1 | 16 | |||
| 17 | Болт M16x1,5-6gx65-7796 | БолтM16x1,5-6gx65-7796 | 3 | 3 | 17 | |||
| 18 | Болт M16x1,5-6gx90-7796 | БолтM16x1,5-6gx90-7796 | 3 | 3 | 18 | |||
| 19 | Гайка M16x1,5-6G-2526 | ГайкаM16x1,5-6G-2526 | 6 | 6 | 19 | |||
| 20 | Гайка M16-6G-2528 | ГайкаM16-6G-2528 | 3 | 3 | 20 | |||
| 21 | Гайка М10-6Н-5915 | ГайкаМ10-6Н-5915 | 1 | 1 | 21 | |||
| 22 | Гайка M16x1,5-6G-5915 | ГайкаM16x1,5-6G-5915 | 6 | 6 | 22 | |||
| 23 | Кольцо В95-13940 | В95-13940 | 1 | 1 | 23 | |||
| 24 | Масленка 1.2-19853 | Масленка1.2-19853 | 1 | 1 | 24 |
