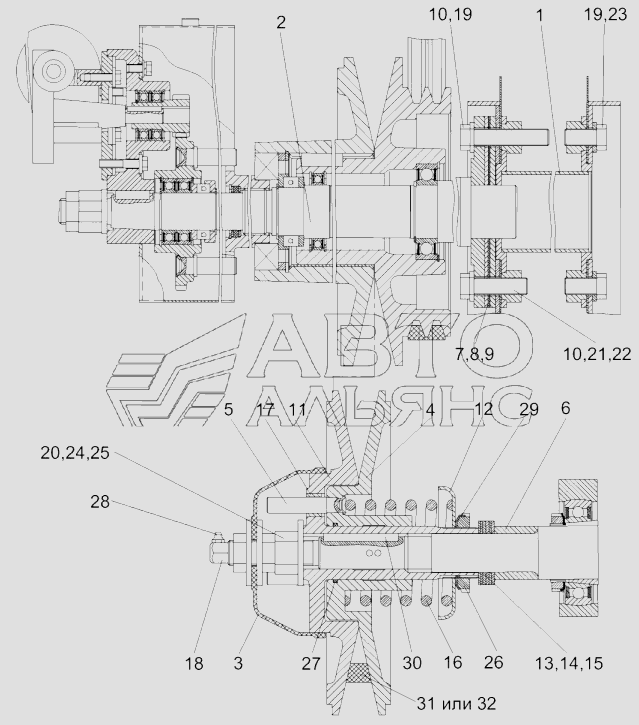

Очистка, шкив ведомый КЗК-12-0217300 и контрпривод вариатора КЗК-7-0202500А
100%
Название детали
Шкив ведомый
Заводской номер
КЗК-12-0217300
Количество на модель
1
№
Название детали
Шкив подвижный
Заводской номер
КЗК-12-0217310
Количество на модель
1
№
Название детали
Шкив неподвижный
Заводской номер
КЗР0217320
Количество на модель
1
№
Название детали
Труба
Заводской номер
КЗК0202270Б
Количество на модель
1
№
1
Название детали
Контрпривод вариатора
Заводской номер
КЗК-7-0202500А
Количество на модель
1
№
2
Название детали
Колпак
Заводской номер
КЗК10-0217004
Количество на модель
1
№
3
Название детали
Шкив подвижный
Заводской номер
КЗК-12-0217101
Количество на модель
1
№
4
Название детали
Палец
Заводской номер
КЗК-12-0217601
Количество на модель
3
№
5
Название детали
Втулка
Заводской номер
КЗК-10-0217606-01
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
КЗК-7-0202553
Количество на модель
6
№
7
Название детали
Шайба
Заводской номер
КЗК-7-0202553-01
Количество на модель
3
№
8
Название детали
Шайба
Заводской номер
КЗК-7-0202553-02
Количество на модель
3
№
9
Название детали
Болт
Заводской номер
КЗК-7-0202699
Количество на модель
5
№
10
Название детали
Шкив неподвижный
Заводской номер
КЗР0217102А
Количество на модель
1
№
11
Название детали
Чашка
Заводской номер
КЗР0217408А
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
КЗР0217432А
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
КЗР0217432А-01
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
КЗР0217432А-02
Количество на модель
4
№
15
Название детали
Пружина
Заводской номер
КЗР0217602Б
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
КЗР0217607
Количество на модель
3
№
17
Название детали
Штуцер переходной
Заводской номер
КЗР0217616
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
КСН0100636-02
Количество на модель
36
№
19
Название детали
Шайба
Заводской номер
ПКК0100427
Количество на модель
3
№
20
Название детали
Болт М16-6gх50-7796
Заводской номер
БолтМ16-6gх50-7796
Количество на модель
2
№
21
Название детали
Болт М16-6gx60-7796
Заводской номер
БолтМ16-6gx60-7796
Количество на модель
6
№
22
Название детали
Болт М16-6gx40-7798
Заводской номер
БолтМ16-6gx40-7798
Количество на модель
10
№
23
Название детали
Гайка M24x2-6G-2526
Заводской номер
ГайкаM24x2-6G-2526
Количество на модель
4
№
24
Название детали
Гайка M24x2-6G-5915
Заводской номер
ГайкаM24x2-6G-5915
Количество на модель
3
№
25
Название детали
Гайка M48x1,5-6G-11871
Заводской номер
ГайкаM48x1,5-6G-11871
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
050-056-36-2-2-9833/18829
Количество на модель
1
№
27
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
3
№
28
Название детали
Шайба 48.01-11872
Заводской номер
Шайба48.01-11872
Количество на модель
1
№
29
Название детали
Шпонка 8x7x70-23360
Заводской номер
Шпонка8x7x70-23360
Количество на модель
1
№
30
Название детали
Ремень
Заводской номер
38x18-1440Li
Количество на модель
1
№
31
Название детали
Ремень
Заводской номер
38x18-1500Lр
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шкив ведомый | КЗК-12-0217300 | 1 | 1 | |||||
| Шкив подвижный | КЗК-12-0217310 | 1 | 1 | |||||
| Шкив неподвижный | КЗР0217320 | 1 | 1 | |||||
| 1 | Труба | КЗК0202270Б | 1 | 1 | 1 | |||
| 2 | Контрпривод вариатора | КЗК-7-0202500А | 1 | 1 | 2 | |||
| 3 | Колпак | КЗК10-0217004 | 1 | 1 | 3 | |||
| 4 | Шкив подвижный | КЗК-12-0217101 | 1 | 1 | 4 | |||
| 5 | Палец | КЗК-12-0217601 | 3 | 3 | 5 | |||
| 6 | Втулка | КЗК-10-0217606-01 | 1 | 1 | 6 | |||
| 7 | Шайба | КЗК-7-0202553 | 6 | 6 | 7 | |||
| 8 | Шайба | КЗК-7-0202553-01 | 3 | 3 | 8 | |||
| 9 | Шайба | КЗК-7-0202553-02 | 3 | 3 | 9 | |||
| 10 | Болт | КЗК-7-0202699 | 5 | 5 | 10 | |||
| 11 | Шкив неподвижный | КЗР0217102А | 1 | 1 | 11 | |||
| 12 | Чашка | КЗР0217408А | 1 | 1 | 12 | |||
| 13 | Шайба | КЗР0217432А | 4 | 4 | 13 | |||
| 14 | Шайба | КЗР0217432А-01 | 2 | 2 | 14 | |||
| 15 | Шайба | КЗР0217432А-02 | 4 | 4 | 15 | |||
| 16 | Пружина | КЗР0217602Б | 1 | 1 | 16 | |||
| 17 | Втулка | КЗР0217607 | 3 | 3 | 17 | |||
| 18 | Штуцер переходной | КЗР0217616 | 1 | 1 | 18 | |||
| 19 | Шайба | КСН0100636-02 | 36 | 36 | 19 | |||
| 20 | Шайба | ПКК0100427 | 3 | 3 | 20 | |||
| 21 | Болт М16-6gх50-7796 | БолтМ16-6gх50-7796 | 2 | 2 | 21 | |||
| 22 | Болт М16-6gx60-7796 | БолтМ16-6gx60-7796 | 6 | 6 | 22 | |||
| 23 | Болт М16-6gx40-7798 | БолтМ16-6gx40-7798 | 10 | 10 | 23 | |||
| 24 | Гайка M24x2-6G-2526 | ГайкаM24x2-6G-2526 | 4 | 4 | 24 | |||
| 25 | Гайка M24x2-6G-5915 | ГайкаM24x2-6G-5915 | 3 | 3 | 25 | |||
| 26 | Гайка M48x1,5-6G-11871 | ГайкаM48x1,5-6G-11871 | 1 | 1 | 26 | |||
| 27 | Кольцо | 050-056-36-2-2-9833/18829 | 1 | 1 | 27 | |||
| 28 | Масленка 1.2-19853 | Масленка1.2-19853 | 3 | 3 | 28 | |||
| 29 | Шайба 48.01-11872 | Шайба48.01-11872 | 1 | 1 | 29 | |||
| 30 | Шпонка 8x7x70-23360 | Шпонка8x7x70-23360 | 1 | 1 | 30 | |||
| 31 | Ремень | 38x18-1440Li | 1 | 1 | 31 | |||
| 32 | Ремень | 38x18-1500Lр | 1 | 1 | 32 |
