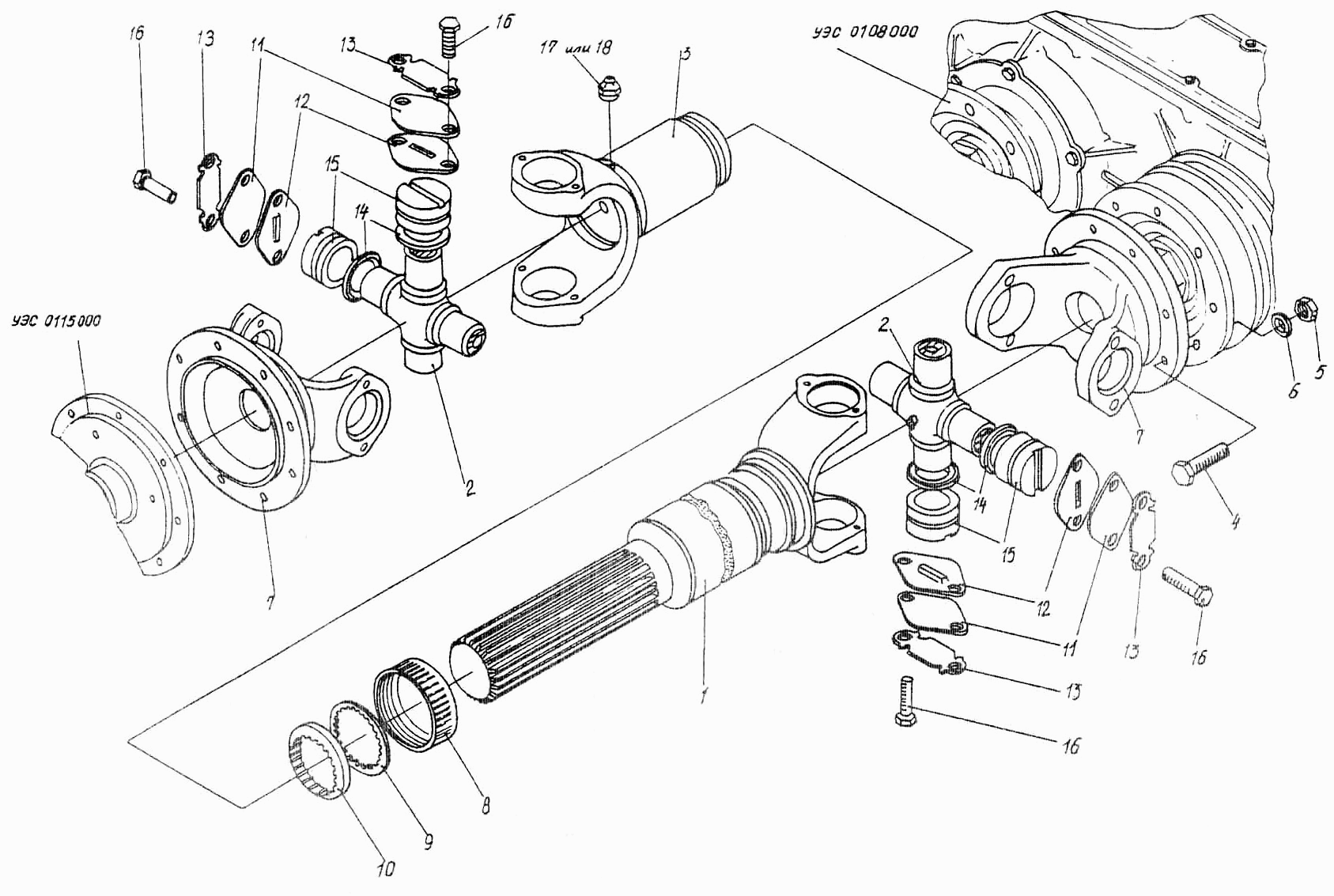

Вал карданный УЭС0105000
100%
Название детали
Вал карданный
Заводской номер
УЭС-0105000
Количество на модель
1
№
Название детали
Редуктор цилиндрический
Заводской номер
УЭС0108000
Количество на модель
№
Название детали
Вал отбора мощности
Заводской номер
УЭС0115000
Количество на модель
№
Название детали
Вал
Заводской номер
УЭС-0105010
Количество на модель
1
№
1
Название детали
Крестовина
Заводской номер
500А-2201027
Количество на модель
2
№
2
Название детали
Вилка в сборе
Заводской номер
500А-2201047-Б
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
УЭС0100601
Количество на модель
8
№
4
Название детали
Гайка
Заводской номер
УЭС0100602
Количество на модель
8
№
5
Название детали
Шайба
Заводской номер
УЭС0100607
Количество на модель
8
№
6
Название детали
Фланец вилки
Заводской номер
УЭС-0105601
Количество на модель
2
№
7
Название детали
Обойма сальника
Заводской номер
200-2201087-Т
Количество на модель
1
№
8
Название детали
Кольцо сальника
Заводской номер
500-2201089
Количество на модель
1
№
9
Название детали
Сальник
Заводской номер
500А-2201090Б
Количество на модель
1
№
10
Название детали
Пластина балансировочная
Заводской номер
500А-2202080
Количество на модель
2
№
11
Название детали
Крышка
Заводской номер
210-2201040-А
Количество на модель
8
№
12
Название детали
Стопорная пластина для болтов
Заводской номер
210-2201041
Количество на модель
8
№
13
Название детали
Уплотнение торцевое
Заводской номер
131-2205042-Б
Количество на модель
8
№
14
Название детали
Подшипник
Заводской номер
804707К3С10
Количество на модель
8
№
15
Название детали
Болт Mx- x
Заводской номер
201514
Количество на модель
16
№
16
Название детали
Масленка 1.3.Ц6
Заводской номер
264020
Количество на модель
1
№
17
Название детали
Масленка 1.2.01-19853
Заводской номер
Масленка 1.2.01-19853
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал карданный | УЭС-0105000 | 1 | 1 | |||||
| Редуктор цилиндрический | УЭС0108000 | |||||||
| Вал отбора мощности | УЭС0115000 | |||||||
| 1 | Вал | УЭС-0105010 | 1 | 1 | 1 | |||
| 2 | Крестовина | 500А-2201027 | 2 | 2 | 2 | |||
| 3 | Вилка в сборе | 500А-2201047-Б | 1 | 1 | 3 | |||
| 4 | Болт | УЭС0100601 | 8 | 8 | 4 | |||
| 5 | Гайка | УЭС0100602 | 8 | 8 | 5 | |||
| 6 | Шайба | УЭС0100607 | 8 | 8 | 6 | |||
| 7 | Фланец вилки | УЭС-0105601 | 2 | 2 | 7 | |||
| 8 | Обойма сальника | 200-2201087-Т | 1 | 1 | 8 | |||
| 9 | Кольцо сальника | 500-2201089 | 1 | 1 | 9 | |||
| 10 | Сальник | 500А-2201090Б | 1 | 1 | 10 | |||
| 11 | Пластина балансировочная | 500А-2202080 | 2 | 2 | 11 | |||
| 12 | Крышка | 210-2201040-А | 8 | 8 | 12 | |||
| 13 | Стопорная пластина для болтов | 210-2201041 | 8 | 8 | 13 | |||
| 14 | Уплотнение торцевое | 131-2205042-Б | 8 | 8 | 14 | |||
| 15 | Подшипник | 804707К3С10 | 8 | 8 | 15 | |||
| 16 | Болт Mx- x | 201514 | 16 | 16 | 16 | |||
| 17 | Масленка 1.3.Ц6 | 264020 | 1 | 1 | 17 | |||
| 18 | Масленка 1.2.01-19853 | Масленка 1.2.01-19853 | 1 | 1 | 18 |
