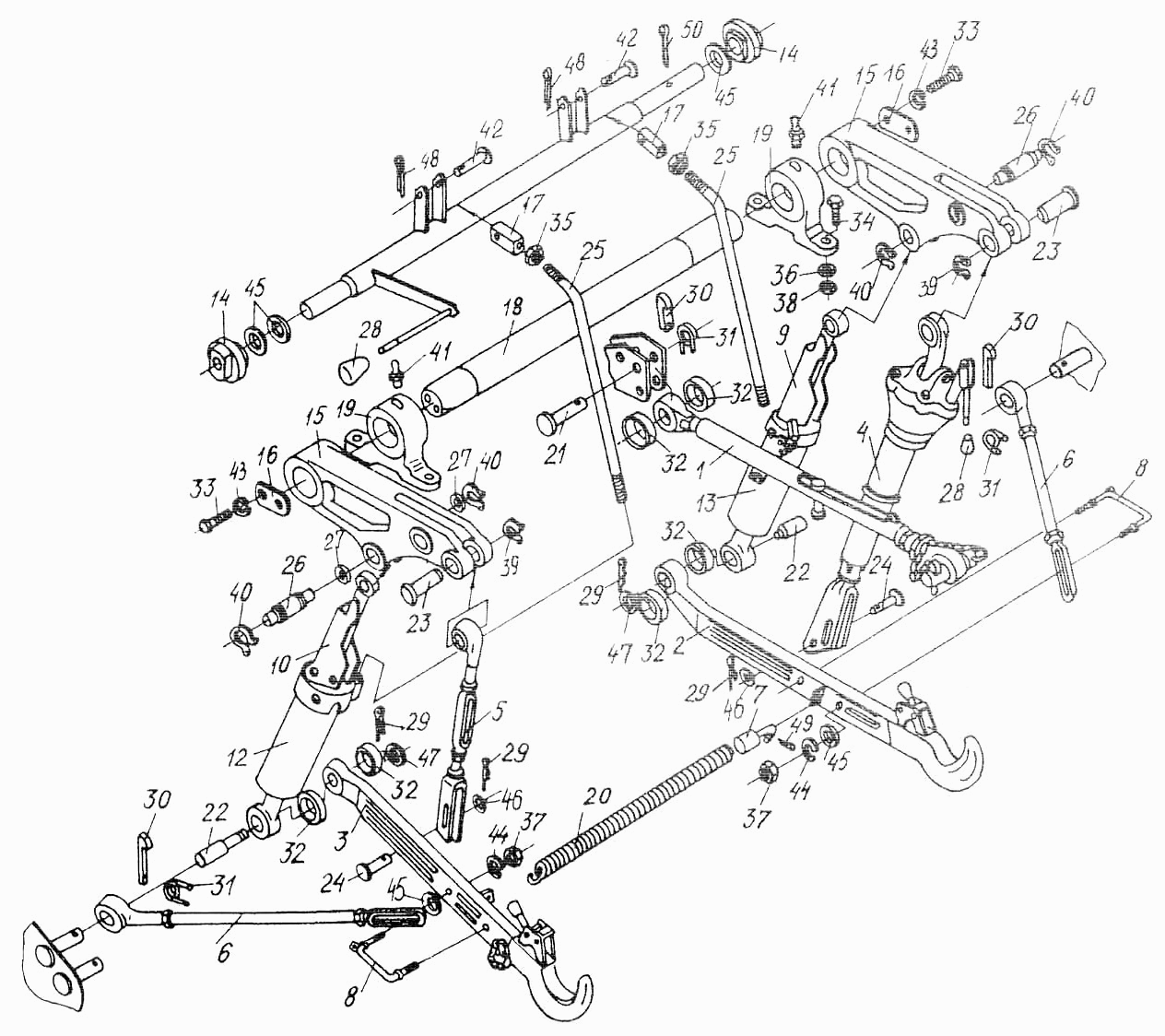

Заднее навесное устройство
100%
Название детали
Вал поворотный
Заводской номер
УЭС0104120
Количество на модель
1
№
Название детали
Стяжка
Заводской номер
УЭС0104230
Количество на модель
1
№
Название детали
Тяга
Заводской номер
УЭС0104430
Количество на модель
2
№
Название детали
Тяга верхняя
Заводской номер
УЭС0104020А
Количество на модель
1
№
1
Название детали
Тяга
Заводской номер
УЭС0104070
Количество на модель
1
№
2
Название детали
Тяга
Заводской номер
УЭС0104070-03
Количество на модель
1
№
3
Название детали
Раскос
Заводской номер
УЭС0104130
Количество на модель
1
№
4
Название детали
Раскос
Заводской номер
УЭС0104180
Количество на модель
1
№
5
Название детали
Стяжка
Заводской номер
УЭС0104200
Количество на модель
2
№
6
Название детали
Тяга
Заводской номер
УЭС0104240
Количество на модель
1
№
7
Название детали
Скоба
Заводской номер
УЭС0104250
Количество на модель
2
№
8
Название детали
Механизм фиксации
Заводской номер
УЭС0104410
Количество на модель
1
№
9
Название детали
Механизм фиксации
Заводской номер
УЭС0104410-03
Количество на модель
1
№
10
Название детали
Вал
Заводской номер
УЭС0104420
Количество на модель
1
№
11
Название детали
Гидроцилиндр
Заводской номер
УЭС0602460
Количество на модель
1
№
12
Название детали
Гидроцилиндр
Заводской номер
УЭС0602460-01
Количество на модель
1
№
13
Название детали
Опора
Заводской номер
КИЛ-0119700
Количество на модель
2
№
14
Название детали
Рычаг
Заводской номер
УЭС0104301
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
УЭС0104507
Количество на модель
2
№
16
Название детали
Наконечник
Заводской номер
УЭС0104517
Количество на модель
1
№
17
Название детали
Вал
Заводской номер
УЭС0104607
Количество на модель
1
№
18
Название детали
Опора
Заводской номер
УЭС0104608А
Количество на модель
2
№
19
Название детали
Пружина
Заводской номер
УЭС0104622
Количество на модель
1
№
20
Название детали
Палец
Заводской номер
УЭС0104624
Количество на модель
1
№
21
Название детали
Палец
Заводской номер
УЭС0104625А
Количество на модель
2
№
22
Название детали
Палец
Заводской номер
УЭС0104626А
Количество на модель
2
№
23
Название детали
Палец
Заводской номер
УЭС0104627
Количество на модель
2
№
24
Название детали
Тяга
Заводской номер
УЭС0104649
Количество на модель
1
№
25
Название детали
Палец
Заводской номер
УЭС0104651-01
Количество на модель
2
№
26
Название детали
Втулка
Заводской номер
УЭС0104805
Количество на модель
2
№
27
Название детали
Рукоятка
Заводской номер
А61.01.014-А7
Количество на модель
2
№
28
Название детали
Шплинт
Заводской номер
А61.07.001
Количество на модель
4
№
29
Название детали
Чека
Заводской номер
70-4605121
Количество на модель
3
№
30
Название детали
Кольцо
Заводской номер
70-4605122-А7
Количество на модель
3
№
31
Название детали
Втулка
Заводской номер
142-4605047-01
Количество на модель
6
№
32
Название детали
Болт М12-6ех25-7796
Заводской номер
Болт М12-6ех25-7796
Количество на модель
4
№
33
Название детали
Болт М24х2-6ех75-7796
Заводской номер
Болт М24х2-6ех75-7796
Количество на модель
4
№
34
Название детали
Гайка М12х1,25.6G-2526
Заводской номер
Гайка М12х1,25.6G-2526
Количество на модель
1
№
35
Название детали
Гайка М24х2-6G-2526
Заводской номер
Гайка М24х2-6G-2526
Количество на модель
4
№
36
Название детали
Гайка М20-6G-5915
Заводской номер
Гайка М20-6G-5915
Количество на модель
4
№
37
Название детали
Гайка М24х2-6G-5915
Заводской номер
Гайка М24х2-6G-5915
Количество на модель
4
№
38
Название детали
Кольцо А 20-13942
Заводской номер
Кольцо А 20-13942
Количество на модель
2
№
39
Название детали
Кольцо А 40-13942
Заводской номер
Кольцо А 40-13942
Количество на модель
4
№
40
Название детали
Масленка 1.3 УхЛ1
Заводской номер
Масленка 1.3 УхЛ1
Количество на модель
2
№
41
Название детали
Ось 6-10в12х65-9650
Заводской номер
Ось 6-10в12х65-9650
Количество на модель
2
№
42
Название детали
Шайба 12.65Г-6402
Заводской номер
Шайба 12.65Г-6402
Количество на модель
4
№
43
Название детали
Шайба 20.65Г-6402
Заводской номер
Шайба 20.65Г-6402
Количество на модель
4
№
44
Название детали
Шайба 20.01-1 1371
Заводской номер
Шайба 20.01-1 1371
Количество на модель
6
№
45
Название детали
Шайба 27.01-11371
Заводской номер
Шайба 27.01-11371
Количество на модель
2
№
46
Название детали
Шайба 30.01-1 1371
Заводской номер
Шайба 30.01-1 1371
Количество на модель
2
№
46
Название детали
Шплинт 3,2.20-397
Заводской номер
Шплинт 3,2.20-397
Количество на модель
2
№
47
Название детали
Шплинт 3,2.25-397
Заводской номер
Шплинт 3,2.25-397
Количество на модель
1
№
48
Название детали
Шплинт 4х32-397
Заводской номер
Шплинт 4х32-397
Количество на модель
1
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал поворотный | УЭС0104120 | 1 | 1 | |||||
| Стяжка | УЭС0104230 | 1 | 1 | |||||
| Тяга | УЭС0104430 | 2 | 2 | |||||
| 1 | Тяга верхняя | УЭС0104020А | 1 | 1 | 1 | |||
| 2 | Тяга | УЭС0104070 | 1 | 1 | 2 | |||
| 3 | Тяга | УЭС0104070-03 | 1 | 1 | 3 | |||
| 4 | Раскос | УЭС0104130 | 1 | 1 | 4 | |||
| 5 | Раскос | УЭС0104180 | 1 | 1 | 5 | |||
| 6 | Стяжка | УЭС0104200 | 2 | 2 | 6 | |||
| 7 | Тяга | УЭС0104240 | 1 | 1 | 7 | |||
| 8 | Скоба | УЭС0104250 | 2 | 2 | 8 | |||
| 9 | Механизм фиксации | УЭС0104410 | 1 | 1 | 9 | |||
| 10 | Механизм фиксации | УЭС0104410-03 | 1 | 1 | 10 | |||
| 11 | Вал | УЭС0104420 | 1 | 1 | 11 | |||
| 12 | Гидроцилиндр | УЭС0602460 | 1 | 1 | 12 | |||
| 13 | Гидроцилиндр | УЭС0602460-01 | 1 | 1 | 13 | |||
| 14 | Опора | КИЛ-0119700 | 2 | 2 | 14 | |||
| 15 | Рычаг | УЭС0104301 | 2 | 2 | 15 | |||
| 16 | Шайба | УЭС0104507 | 2 | 2 | 16 | |||
| 17 | Наконечник | УЭС0104517 | 1 | 1 | 17 | |||
| 18 | Вал | УЭС0104607 | 1 | 1 | 18 | |||
| 19 | Опора | УЭС0104608А | 2 | 2 | 19 | |||
| 20 | Пружина | УЭС0104622 | 1 | 1 | 20 | |||
| 21 | Палец | УЭС0104624 | 1 | 1 | 21 | |||
| 22 | Палец | УЭС0104625А | 2 | 2 | 22 | |||
| 23 | Палец | УЭС0104626А | 2 | 2 | 23 | |||
| 24 | Палец | УЭС0104627 | 2 | 2 | 24 | |||
| 25 | Тяга | УЭС0104649 | 1 | 1 | 25 | |||
| 26 | Палец | УЭС0104651-01 | 2 | 2 | 26 | |||
| 27 | Втулка | УЭС0104805 | 2 | 2 | 27 | |||
| 28 | Рукоятка | А61.01.014-А7 | 2 | 2 | 28 | |||
| 29 | Шплинт | А61.07.001 | 4 | 4 | 29 | |||
| 30 | Чека | 70-4605121 | 3 | 3 | 30 | |||
| 31 | Кольцо | 70-4605122-А7 | 3 | 3 | 31 | |||
| 32 | Втулка | 142-4605047-01 | 6 | 6 | 32 | |||
| 33 | Болт М12-6ех25-7796 | Болт М12-6ех25-7796 | 4 | 4 | 33 | |||
| 34 | Болт М24х2-6ех75-7796 | Болт М24х2-6ех75-7796 | 4 | 4 | 34 | |||
| 35 | Гайка М12х1,25.6G-2526 | Гайка М12х1,25.6G-2526 | 1 | 1 | 35 | |||
| 36 | Гайка М24х2-6G-2526 | Гайка М24х2-6G-2526 | 4 | 4 | 36 | |||
| 37 | Гайка М20-6G-5915 | Гайка М20-6G-5915 | 4 | 4 | 37 | |||
| 38 | Гайка М24х2-6G-5915 | Гайка М24х2-6G-5915 | 4 | 4 | 38 | |||
| 39 | Кольцо А 20-13942 | Кольцо А 20-13942 | 2 | 2 | 39 | |||
| 40 | Кольцо А 40-13942 | Кольцо А 40-13942 | 4 | 4 | 40 | |||
| 41 | Масленка 1.3 УхЛ1 | Масленка 1.3 УхЛ1 | 2 | 2 | 41 | |||
| 42 | Ось 6-10в12х65-9650 | Ось 6-10в12х65-9650 | 2 | 2 | 42 | |||
| 43 | Шайба 12.65Г-6402 | Шайба 12.65Г-6402 | 4 | 4 | 43 | |||
| 44 | Шайба 20.65Г-6402 | Шайба 20.65Г-6402 | 4 | 4 | 44 | |||
| 45 | Шайба 20.01-1 1371 | Шайба 20.01-1 1371 | 6 | 6 | 45 | |||
| 46 | Шайба 27.01-11371 | Шайба 27.01-11371 | 2 | 2 | 46 | |||
| 46 | Шайба 30.01-1 1371 | Шайба 30.01-1 1371 | 2 | 2 | 46 | |||
| 47 | Шплинт 3,2.20-397 | Шплинт 3,2.20-397 | 2 | 2 | 47 | |||
| 48 | Шплинт 3,2.25-397 | Шплинт 3,2.25-397 | 1 | 1 | 48 | |||
| 49 | Шплинт 4х32-397 | Шплинт 4х32-397 | 1 | 1 | 49 |
