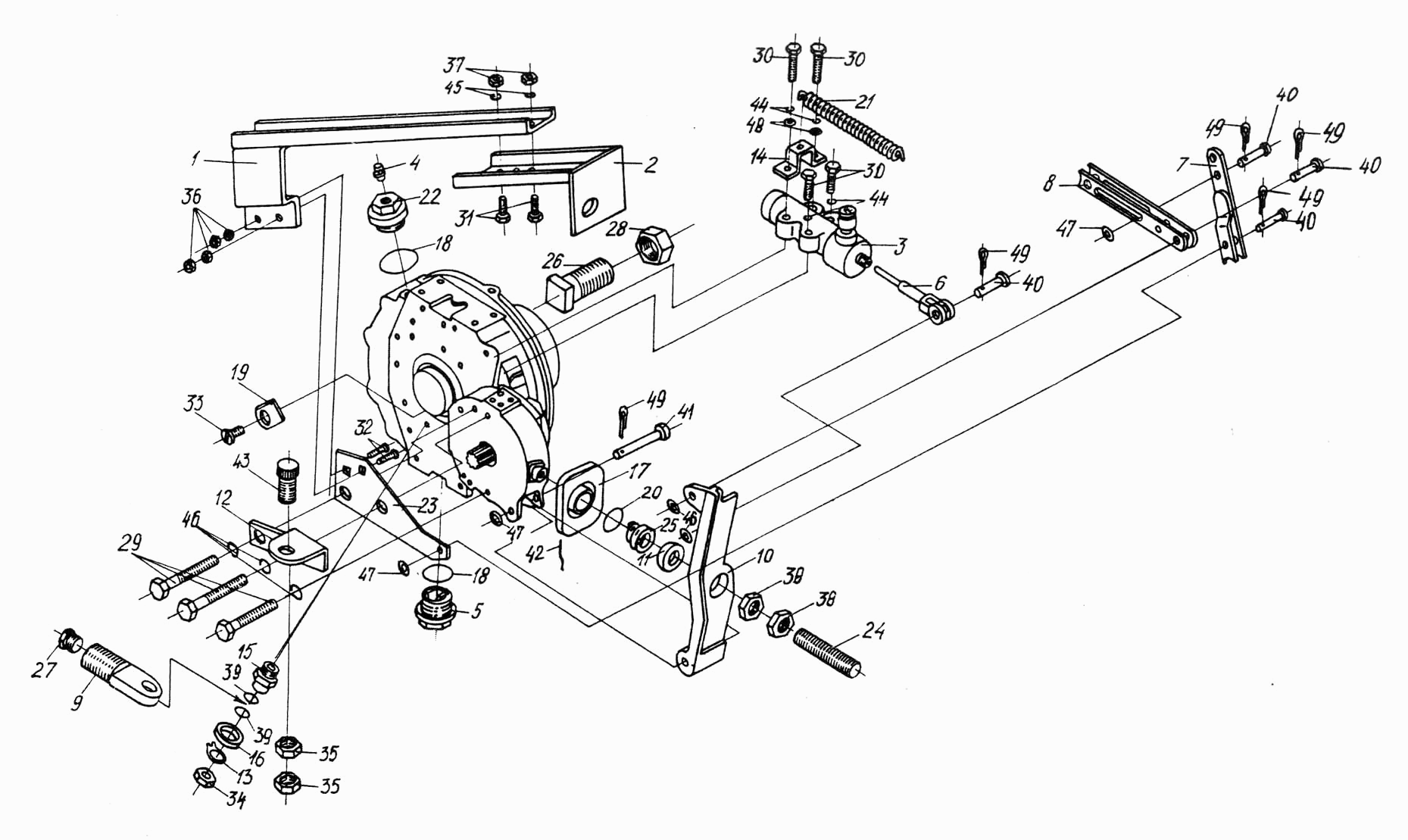

Правый бортовой редуктор с тормозом УЭС0107070
100%
Название детали
Держатель
Заводской номер
УЭС0107100А
Количество на модель
1
№
Название детали
Опора
Заводской номер
УЭС0107080А
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
УЭС0107090А
Количество на модель
1
№
2
Название детали
Гидроцилиндр тормоза
Заводской номер
МК-23М.03.220-А
Количество на модель
1
№
3
Название детали
Сапун
Заводской номер
34-4-1-17-А
Количество на модель
1
№
4
Название детали
Пробка магнитная
Заводской номер
3518020-43450
Количество на модель
1
№
5
Название детали
Толкатель
Заводской номер
3518020-43660
Количество на модель
1
№
6
Название детали
Тяга
Заводской номер
3518020-44460
Количество на модель
1
№
7
Название детали
Тяга
Заводской номер
3518020-45590
Количество на модель
1
№
8
Название детали
Переходник
Заводской номер
УЭС0107101А
Количество на модель
1
№
9
Название детали
Рычаг
Заводской номер
УЭС0107306
Количество на модель
1
№
10
Название детали
Упор
Заводской номер
УЭС0107307
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
УЭС0107408
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
УЭС0107417
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
УЭС0107503
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
УЭС0107611А
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
УЭС0107614
Количество на модель
1
№
16
Название детали
Чехол
Заводской номер
МК-23М.03.003
Количество на модель
1
№
17
Название детали
Кольцо уплотняющее
Заводской номер
МК-23М.03.009
Количество на модель
2
№
18
Название детали
Стопор
Заводской номер
МК-23М.03.424
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
МК-23М.03.618
Количество на модель
1
№
20
Название детали
Пружина
Заводской номер
МК-23М.03.645
Количество на модель
1
№
21
Название детали
Пробка
Заводской номер
3518020-41063-01
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
3518020-44218
Количество на модель
1
№
23
Название детали
Тяга
Заводской номер
3518020-46367
Количество на модель
1
№
24
Название детали
Пружина отжимная
Заводской номер
3518020-46427
Количество на модель
1
№
25
Название детали
Болт специальный
Заводской номер
3518020-46237
Количество на модель
8
№
26
Название детали
Пробка
Заводской номер
3518020-46462
Количество на модель
3
№
27
Название детали
Гайка правая
Заводской номер
75Ш-16066
Количество на модель
8
№
28
Название детали
Болт М12-6ех90-7795
Заводской номер
Болт М12-6ех90-7795
Количество на модель
3
№
29
Название детали
Болт М8-6ех40-7796
Заводской номер
Болт М8-6ех40-7796
Количество на модель
4
№
30
Название детали
Болт М10-6ех20-7796
Заводской номер
Болт М10-6ех20-7796
Количество на модель
2
№
31
Название детали
Болт М10х30-7802
Заводской номер
Болт М10х30-7802
Количество на модель
2
№
32
Название детали
Винт ВМ8-6ех12-17475
Заводской номер
Винт ВМ8-6ех12-17475
Количество на модель
1
№
33
Название детали
Гайка М16х1,5-6G-2526
Заводской номер
Гайка М16х1,5-6G-2526
Количество на модель
1
№
34
Название детали
Гайка М20х1,5-6G-2526
Заводской номер
Гайка М20х1,5-6G-2526
Количество на модель
2
№
35
Название детали
Гайка М10-6-5915
Заводской номер
Гайка М10-6-5915
Количество на модель
4
№
36
Название детали
Гайка М10-6G-5915
Заводской номер
Гайка М10-6G-5915
Количество на модель
2
№
37
Название детали
Гайка М12х1,25-6-5915
Заводской номер
Гайка М12х1,25-6-5915
Количество на модель
2
№
38
Название детали
Кольцо 016-020-25-2-2-18829/9833
Заводской номер
Кольцо 016-020-25-2-2-18829/9833
Количество на модель
2
№
39
Название детали
Ось 6-10в12х32-9650
Заводской номер
Ось 6-10в12х32-9650
Количество на модель
4
№
40
Название детали
Ось 6-10в12х75-9650
Заводской номер
Ось 6-10в12х75-9650
Количество на модель
1
№
41
Название детали
Проволока 1,6-0-4-3282 L =300мм
Заводской номер
Проволока 1,6-0-4-3282 L =300мм
Количество на модель
1
№
42
Название детали
Преобразователь первичный ПрП-11 РМО
Заводской номер
Преобразователь первичный ПрП-11 РМО
Количество на модель
1
№
43
Название детали
Шайба 8.65Г-6402
Заводской номер
Шайба 8.65Г-6402
Количество на модель
4
№
44
Название детали
Шайба 10.65Г-6402
Заводской номер
Шайба 10.65Г-6402
Количество на модель
2
№
45
Название детали
Шайба 12.65Г-6402
Заводской номер
Шайба 12.65Г-6402
Количество на модель
6
№
46
Название детали
Шайба 10х1,4.01-10450
Заводской номер
Шайба 10х1,4.01-10450
Количество на модель
5
№
47
Название детали
Шайба 8,01-11371
Заводской номер
Шайба 8,01-11371
Количество на модель
2
№
48
Название детали
Шплинт 2,5х18-397
Заводской номер
Шплинт 2,5х18-397
Количество на модель
5
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Держатель | УЭС0107100А | 1 | 1 | |||||
| 1 | Опора | УЭС0107080А | 1 | 1 | 1 | |||
| 2 | Кронштейн | УЭС0107090А | 1 | 1 | 2 | |||
| 3 | Гидроцилиндр тормоза | МК-23М.03.220-А | 1 | 1 | 3 | |||
| 4 | Сапун | 34-4-1-17-А | 1 | 1 | 4 | |||
| 5 | Пробка магнитная | 3518020-43450 | 1 | 1 | 5 | |||
| 6 | Толкатель | 3518020-43660 | 1 | 1 | 6 | |||
| 7 | Тяга | 3518020-44460 | 1 | 1 | 7 | |||
| 8 | Тяга | 3518020-45590 | 1 | 1 | 8 | |||
| 9 | Переходник | УЭС0107101А | 1 | 1 | 9 | |||
| 10 | Рычаг | УЭС0107306 | 1 | 1 | 10 | |||
| 11 | Упор | УЭС0107307 | 1 | 1 | 11 | |||
| 12 | Кронштейн | УЭС0107408 | 1 | 1 | 12 | |||
| 13 | Шайба | УЭС0107417 | 1 | 1 | 13 | |||
| 14 | Кронштейн | УЭС0107503 | 1 | 1 | 14 | |||
| 15 | Штуцер | УЭС0107611А | 1 | 1 | 15 | |||
| 16 | Шайба | УЭС0107614 | 1 | 1 | 16 | |||
| 17 | Чехол | МК-23М.03.003 | 1 | 1 | 17 | |||
| 18 | Кольцо уплотняющее | МК-23М.03.009 | 2 | 2 | 18 | |||
| 19 | Стопор | МК-23М.03.424 | 1 | 1 | 19 | |||
| 20 | Кольцо | МК-23М.03.618 | 1 | 1 | 20 | |||
| 21 | Пружина | МК-23М.03.645 | 1 | 1 | 21 | |||
| 22 | Пробка | 3518020-41063-01 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 3518020-44218 | 1 | 1 | 23 | |||
| 24 | Тяга | 3518020-46367 | 1 | 1 | 24 | |||
| 25 | Пружина отжимная | 3518020-46427 | 1 | 1 | 25 | |||
| 26 | Болт специальный | 3518020-46237 | 8 | 8 | 26 | |||
| 27 | Пробка | 3518020-46462 | 3 | 3 | 27 | |||
| 28 | Гайка правая | 75Ш-16066 | 8 | 8 | 28 | |||
| 29 | Болт М12-6ех90-7795 | Болт М12-6ех90-7795 | 3 | 3 | 29 | |||
| 30 | Болт М8-6ех40-7796 | Болт М8-6ех40-7796 | 4 | 4 | 30 | |||
| 31 | Болт М10-6ех20-7796 | Болт М10-6ех20-7796 | 2 | 2 | 31 | |||
| 32 | Болт М10х30-7802 | Болт М10х30-7802 | 2 | 2 | 32 | |||
| 33 | Винт ВМ8-6ех12-17475 | Винт ВМ8-6ех12-17475 | 1 | 1 | 33 | |||
| 34 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 | 1 | 1 | 34 | |||
| 35 | Гайка М20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 | 2 | 2 | 35 | |||
| 36 | Гайка М10-6-5915 | Гайка М10-6-5915 | 4 | 4 | 36 | |||
| 37 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | 2 | 2 | 37 | |||
| 38 | Гайка М12х1,25-6-5915 | Гайка М12х1,25-6-5915 | 2 | 2 | 38 | |||
| 39 | Кольцо 016-020-25-2-2-18829/9833 | Кольцо 016-020-25-2-2-18829/9833 | 2 | 2 | 39 | |||
| 40 | Ось 6-10в12х32-9650 | Ось 6-10в12х32-9650 | 4 | 4 | 40 | |||
| 41 | Ось 6-10в12х75-9650 | Ось 6-10в12х75-9650 | 1 | 1 | 41 | |||
| 42 | Проволока 1,6-0-4-3282 L =300мм | Проволока 1,6-0-4-3282 L =300мм | 1 | 1 | 42 | |||
| 43 | Преобразователь первичный ПрП-11 РМО | Преобразователь первичный ПрП-11 РМО | 1 | 1 | 43 | |||
| 44 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 | 4 | 4 | 44 | |||
| 45 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 | 2 | 2 | 45 | |||
| 46 | Шайба 12.65Г-6402 | Шайба 12.65Г-6402 | 6 | 6 | 46 | |||
| 47 | Шайба 10х1,4.01-10450 | Шайба 10х1,4.01-10450 | 5 | 5 | 47 | |||
| 48 | Шайба 8,01-11371 | Шайба 8,01-11371 | 2 | 2 | 48 | |||
| 49 | Шплинт 2,5х18-397 | Шплинт 2,5х18-397 | 5 | 5 | 49 |
