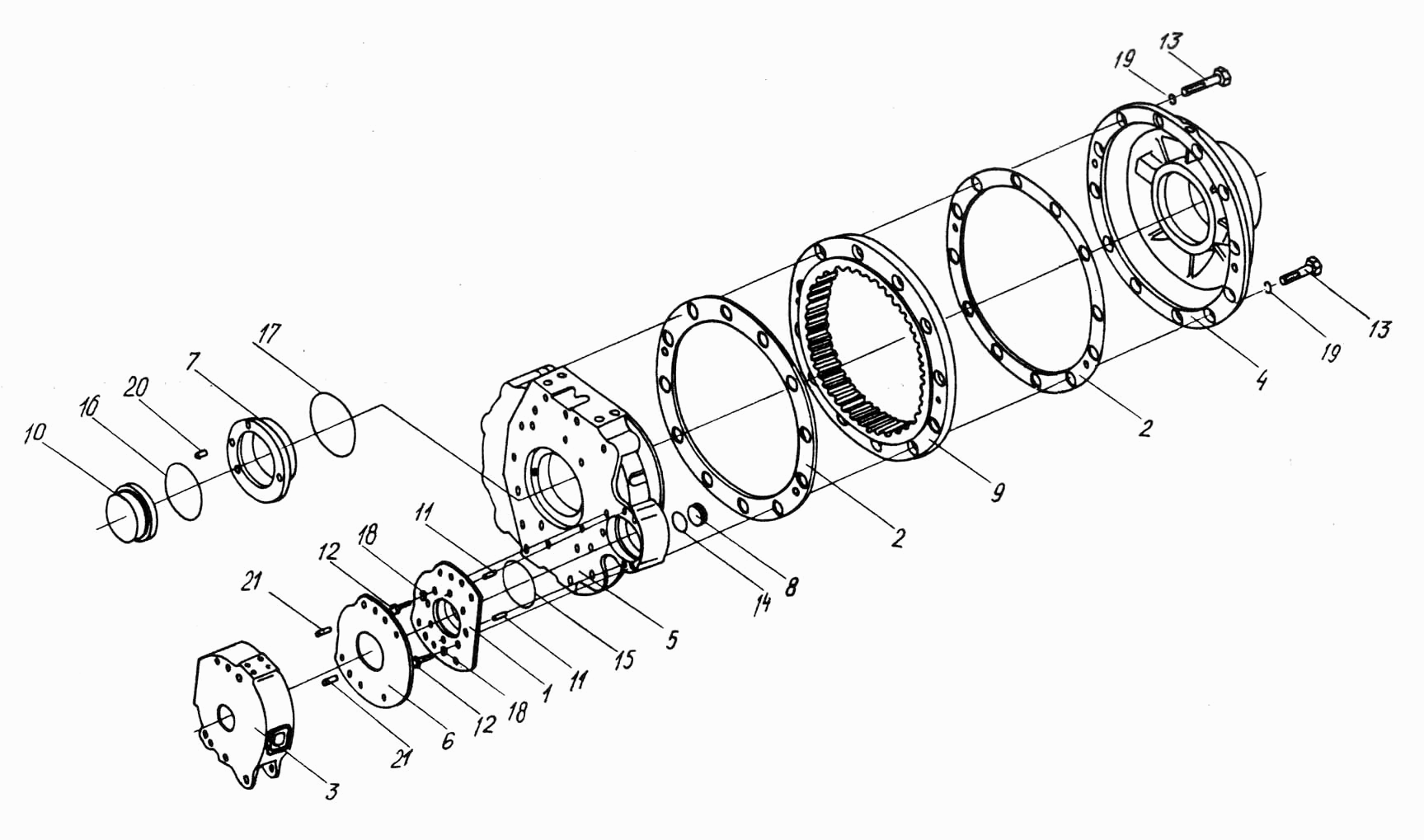

Правый бортовой редуктор, корпусы и крышки УЭC0107070
100%
Название детали
Фланец правый
Заводской номер
УЭС0107102
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
МК-23М.03.007
Количество на модель
2
№
2
Название детали
Корпус тормоза правый
Заводской номер
МК-23М.03.117
Количество на модель
1
№
3
Название детали
Крышка корпуса
Заводской номер
МК-23М.03.209-В
Количество на модель
1
№
4
Название детали
Корпус правый
Заводской номер
МК-23М.03.213Б-01
Количество на модель
1
№
5
Название детали
Проставка
Заводской номер
МК-23М.03.423
Количество на модель
1
№
6
Название детали
Стакан
Заводской номер
МК-23М.03.605
Количество на модель
1
№
7
Название детали
Пробка
Заводской номер
МК-23М.03.659
Количество на модель
1
№
8
Название детали
Шестерня эпициклическая
Заводской номер
МК-23М.03.661
Количество на модель
1
№
9
Название детали
Стакан
Заводской номер
3518020-41097
Количество на модель
1
№
10
Название детали
Штифт
Заводской номер
3518020-46426
Количество на модель
2
№
11
Название детали
Болт М12-6ех30-7796
Заводской номер
Болт М12-6ех30-7796
Количество на модель
4
№
12
Название детали
Болт М20-6ех85-7796
Заводской номер
Болт М20-6ех85-7796
Количество на модель
12
№
13
Название детали
Кольцо 034-040-36-2-2-18829/9833
Заводской номер
Кольцо 034-040-36-2-2-18829/9833
Количество на модель
1
№
14
Название детали
Кольцо 094-100-36-2-2-18829/9833
Заводской номер
Кольцо 094-100-36-2-2-18829/9833
Количество на модель
1
№
15
Название детали
Кольцо 120-126-36-2-2-18829/9833
Заводской номер
Кольцо 120-126-36-2-2-18829/9833
Количество на модель
1
№
16
Название детали
Кольцо 130-140-58-2-2-18829/9833
Заводской номер
Кольцо 130-140-58-2-2-18829/9833
Количество на модель
1
№
17
Название детали
Шайба 12.65Г-6402
Заводской номер
Шайба 12.65Г-6402
Количество на модель
4
№
18
Название детали
Шайба 20.65Г-6402
Заводской номер
Шайба 20.65Г-6402
Количество на модель
12
№
19
Название детали
Штифт 8m6х20-3128
Заводской номер
Штифт 8m6х20-3128
Количество на модель
1
№
20
Название детали
Штифт 12m6х30-3128
Заводской номер
Штифт 12m6х30-3128
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец правый | УЭС0107102 | 1 | 1 | 1 | |||
| 2 | Прокладка | МК-23М.03.007 | 2 | 2 | 2 | |||
| 3 | Корпус тормоза правый | МК-23М.03.117 | 1 | 1 | 3 | |||
| 4 | Крышка корпуса | МК-23М.03.209-В | 1 | 1 | 4 | |||
| 5 | Корпус правый | МК-23М.03.213Б-01 | 1 | 1 | 5 | |||
| 6 | Проставка | МК-23М.03.423 | 1 | 1 | 6 | |||
| 7 | Стакан | МК-23М.03.605 | 1 | 1 | 7 | |||
| 8 | Пробка | МК-23М.03.659 | 1 | 1 | 8 | |||
| 9 | Шестерня эпициклическая | МК-23М.03.661 | 1 | 1 | 9 | |||
| 10 | Стакан | 3518020-41097 | 1 | 1 | 10 | |||
| 11 | Штифт | 3518020-46426 | 2 | 2 | 11 | |||
| 12 | Болт М12-6ех30-7796 | Болт М12-6ех30-7796 | 4 | 4 | 12 | |||
| 13 | Болт М20-6ех85-7796 | Болт М20-6ех85-7796 | 12 | 12 | 13 | |||
| 14 | Кольцо 034-040-36-2-2-18829/9833 | Кольцо 034-040-36-2-2-18829/9833 | 1 | 1 | 14 | |||
| 15 | Кольцо 094-100-36-2-2-18829/9833 | Кольцо 094-100-36-2-2-18829/9833 | 1 | 1 | 15 | |||
| 16 | Кольцо 120-126-36-2-2-18829/9833 | Кольцо 120-126-36-2-2-18829/9833 | 1 | 1 | 16 | |||
| 17 | Кольцо 130-140-58-2-2-18829/9833 | Кольцо 130-140-58-2-2-18829/9833 | 1 | 1 | 17 | |||
| 18 | Шайба 12.65Г-6402 | Шайба 12.65Г-6402 | 4 | 4 | 18 | |||
| 19 | Шайба 20.65Г-6402 | Шайба 20.65Г-6402 | 12 | 12 | 19 | |||
| 20 | Штифт 8m6х20-3128 | Штифт 8m6х20-3128 | 1 | 1 | 20 | |||
| 21 | Штифт 12m6х30-3128 | Штифт 12m6х30-3128 | 2 | 2 | 21 |
