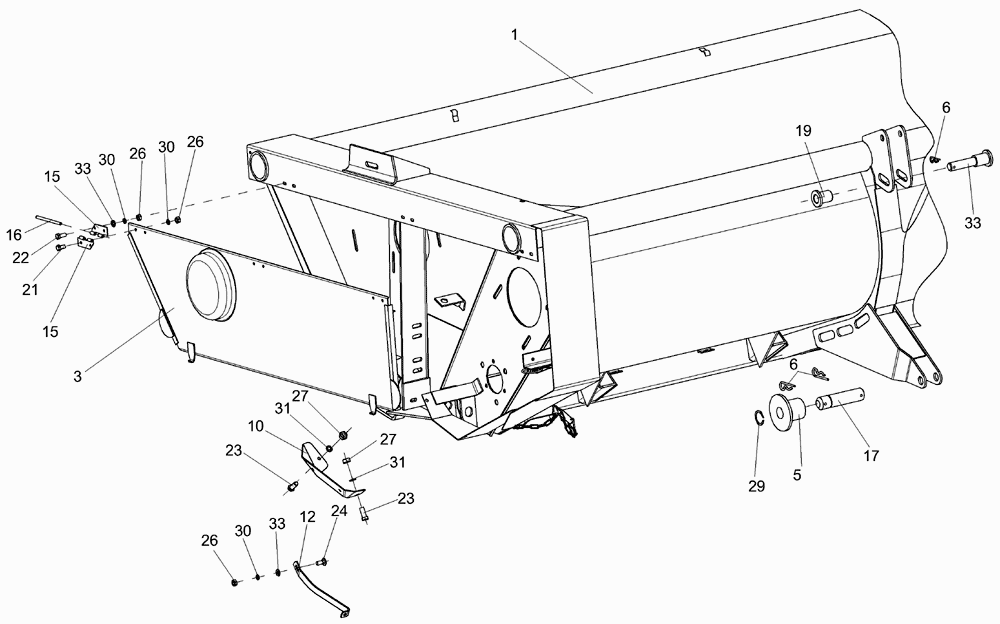

Рама
100%
Название детали
Ограждение
Заводской номер
КИС 0211000В
Количество на модель
1
№
Название детали
Петля
Заводской номер
КИС 0211010В
Количество на модель
3
№
Название детали
Ограждение
Заводской номер
КИС 0212000
Количество на модель
1
№
Название детали
Рама
Заводской номер
ПКК 0401000А
Количество на модель
1
№
1
Название детали
Щит
Заводской номер
КИС 0212010
Количество на модель
1
№
3
Название детали
Ролик
Заводской номер
ПКК 0205060
Количество на модель
2
№
5
Название детали
Шплинт
Заводской номер
ЖКЛ 0000609
Количество на модель
6
№
6
Название детали
Щиток
Заводской номер
КИС 0200408А-01
Количество на модель
1
№
10
Название детали
Стеблеотвод
Заводской номер
КИС 0200502-01
Количество на модель
1
№
12
Название детали
Петля
Заводской номер
КИС 0211405В
Количество на модель
1
№
15
Название детали
Ось
Заводской номер
КИС 0211602В
Количество на модель
1
№
16
Название детали
Ось ролика
Заводской номер
ПКК 0205615-02
Количество на модель
2
№
17
Название детали
Палец
Заводской номер
ПКК 0450607
Количество на модель
2
№
18
Название детали
Втулка
Заводской номер
ПКК 0450608
Количество на модель
2
№
19
Название детали
Болт М8-6ех16 – 7796
Заводской номер
[Болт М8-6ех16 – 7796]
Количество на модель
6
№
21
Название детали
Болт М8-6ех20 – 7796
Заводской номер
[Болт М8-6ех20 – 7796]
Количество на модель
15
№
22
Название детали
Болт М10-6ех25 – 7796
Заводской номер
[Болт М10-6ех25 – 7796]
Количество на модель
15
№
23
Название детали
Болт М8-6ех20 – 7802
Заводской номер
[Болт М8-6ех20 – 7802]
Количество на модель
10
№
24
Название детали
Гайки М8-6g – 5915
Заводской номер
[Гайки М8-6g – 5915]
Количество на модель
37
№
26
Название детали
Гайки М10-6g – 5915
Заводской номер
[Гайки М10-6g – 5915]
Количество на модель
37
№
27
Название детали
Кольцо В30 – 13942
Заводской номер
[Кольцо В30 – 13942]
Количество на модель
2
№
29
Название детали
Шайбы 8Т 65Г – 6402
Заводской номер
[Шайбы 8Т 65Г – 6402]
Количество на модель
37
№
30
Название детали
Шайбы 10Т 65Г – 6402
Заводской номер
[Шайбы 10Т 65Г – 6402]
Количество на модель
37
№
31
Название детали
Шайбы 8.01 – 11371
Заводской номер
[Шайбы 8.01 – 11371]
Количество на модель
17
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ограждение | КИС 0211000В | 1 | 1 | |||||
| Петля | КИС 0211010В | 3 | 3 | |||||
| Ограждение | КИС 0212000 | 1 | 1 | |||||
| 1 | Рама | ПКК 0401000А | 1 | 1 | 1 | |||
| 3 | Щит | КИС 0212010 | 1 | 1 | 3 | |||
| 5 | Ролик | ПКК 0205060 | 2 | 2 | 5 | |||
| 6 | Шплинт | ЖКЛ 0000609 | 6 | 6 | 6 | |||
| 10 | Щиток | КИС 0200408А-01 | 1 | 1 | 10 | |||
| 12 | Стеблеотвод | КИС 0200502-01 | 1 | 1 | 12 | |||
| 15 | Петля | КИС 0211405В | 1 | 1 | 15 | |||
| 16 | Ось | КИС 0211602В | 1 | 1 | 16 | |||
| 17 | Ось ролика | ПКК 0205615-02 | 2 | 2 | 17 | |||
| 18 | Палец | ПКК 0450607 | 2 | 2 | 18 | |||
| 19 | Втулка | ПКК 0450608 | 2 | 2 | 19 | |||
| 21 | Болт М8-6ех16 – 7796 | [Болт М8-6ех16 – 7796] | 6 | 6 | 21 | |||
| 22 | Болт М8-6ех20 – 7796 | [Болт М8-6ех20 – 7796] | 15 | 15 | 22 | |||
| 23 | Болт М10-6ех25 – 7796 | [Болт М10-6ех25 – 7796] | 15 | 15 | 23 | |||
| 24 | Болт М8-6ех20 – 7802 | [Болт М8-6ех20 – 7802] | 10 | 10 | 24 | |||
| 26 | Гайки М8-6g – 5915 | [Гайки М8-6g – 5915] | 37 | 37 | 26 | |||
| 27 | Гайки М10-6g – 5915 | [Гайки М10-6g – 5915] | 37 | 37 | 27 | |||
| 29 | Кольцо В30 – 13942 | [Кольцо В30 – 13942] | 2 | 2 | 29 | |||
| 30 | Шайбы 8Т 65Г – 6402 | [Шайбы 8Т 65Г – 6402] | 37 | 37 | 30 | |||
| 31 | Шайбы 10Т 65Г – 6402 | [Шайбы 10Т 65Г – 6402] | 37 | 37 | 31 | |||
| 33 | Шайбы 8.01 – 11371 | [Шайбы 8.01 – 11371] | 17 | 17 | 33 |
