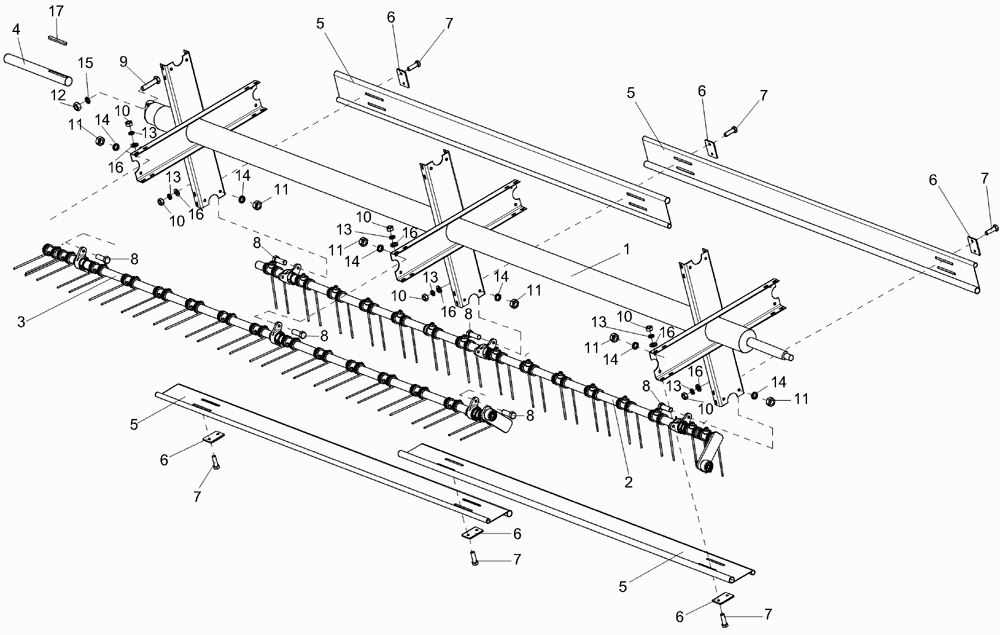

Мотовило (установка граблин)
100%
Название детали
Вал мотовила
Заводской номер
КИН 0203010Б
Количество на модель
1
№
1
Название детали
Граблина
Заводской номер
КИН 0203020
Количество на модель
2
№
2
Название детали
Граблина
Заводской номер
КИН 0203030
Количество на модель
2
№
3
Название детали
Цапфа
Заводской номер
КИН 0200601
Количество на модель
2
№
4
Название детали
Планка
Заводской номер
КИН 0203401
Количество на модель
8
№
5
Название детали
Накладка
Заводской номер
КИС 0203501А
Количество на модель
12
№
6
Название детали
Болт М8-6ех25 – 7796
Заводской номер
[Болт М8-6ех25 – 7796]
Количество на модель
24
№
7
Название детали
Болт М10-6ех30 – 7796
Заводской номер
[Болт М10-6ех30 – 7796]
Количество на модель
24
№
8
Название детали
Болт М12-6ех70 – 7796
Заводской номер
[Болт М12-6ех70 – 7796]
Количество на модель
1
№
9
Название детали
Гайка М8-6g – 5915
Заводской номер
[Гайка М8-6g – 5915]
Количество на модель
24
№
10
Название детали
Гайка М10-6g – 5915
Заводской номер
[Гайка М10-6g – 5915]
Количество на модель
24
№
11
Название детали
Гайка М12-6g – 5915
Заводской номер
[Гайка М12-6g – 5915]
Количество на модель
1
№
12
Название детали
Шайба 8Т 65Г – 6402
Заводской номер
[Шайба 8Т 65Г – 6402]
Количество на модель
24
№
13
Название детали
Шайба 10Т 65Г – 6402
Заводской номер
[Шайба 10Т 65Г – 6402]
Количество на модель
24
№
14
Название детали
Шайба 12Т 65Г – 6402
Заводской номер
[Шайба 12Т 65Г – 6402]
Количество на модель
1
№
15
Название детали
Шайба 8.01 – 11371
Заводской номер
[Шайба 8.01 – 11371]
Количество на модель
24
№
16
Название детали
Шпонка 12х8х45 – 23360
Заводской номер
[Шпонка 12х8х45 – 23360]
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал мотовила | КИН 0203010Б | 1 | 1 | 1 | |||
| 2 | Граблина | КИН 0203020 | 2 | 2 | 2 | |||
| 3 | Граблина | КИН 0203030 | 2 | 2 | 3 | |||
| 4 | Цапфа | КИН 0200601 | 2 | 2 | 4 | |||
| 5 | Планка | КИН 0203401 | 8 | 8 | 5 | |||
| 6 | Накладка | КИС 0203501А | 12 | 12 | 6 | |||
| 7 | Болт М8-6ех25 – 7796 | [Болт М8-6ех25 – 7796] | 24 | 24 | 7 | |||
| 8 | Болт М10-6ех30 – 7796 | [Болт М10-6ех30 – 7796] | 24 | 24 | 8 | |||
| 9 | Болт М12-6ех70 – 7796 | [Болт М12-6ех70 – 7796] | 1 | 1 | 9 | |||
| 10 | Гайка М8-6g – 5915 | [Гайка М8-6g – 5915] | 24 | 24 | 10 | |||
| 11 | Гайка М10-6g – 5915 | [Гайка М10-6g – 5915] | 24 | 24 | 11 | |||
| 12 | Гайка М12-6g – 5915 | [Гайка М12-6g – 5915] | 1 | 1 | 12 | |||
| 13 | Шайба 8Т 65Г – 6402 | [Шайба 8Т 65Г – 6402] | 24 | 24 | 13 | |||
| 14 | Шайба 10Т 65Г – 6402 | [Шайба 10Т 65Г – 6402] | 24 | 24 | 14 | |||
| 15 | Шайба 12Т 65Г – 6402 | [Шайба 12Т 65Г – 6402] | 1 | 1 | 15 | |||
| 16 | Шайба 8.01 – 11371 | [Шайба 8.01 – 11371] | 24 | 24 | 16 | |||
| 17 | Шпонка 12х8х45 – 23360 | [Шпонка 12х8х45 – 23360] | 1 | 1 | 17 |
