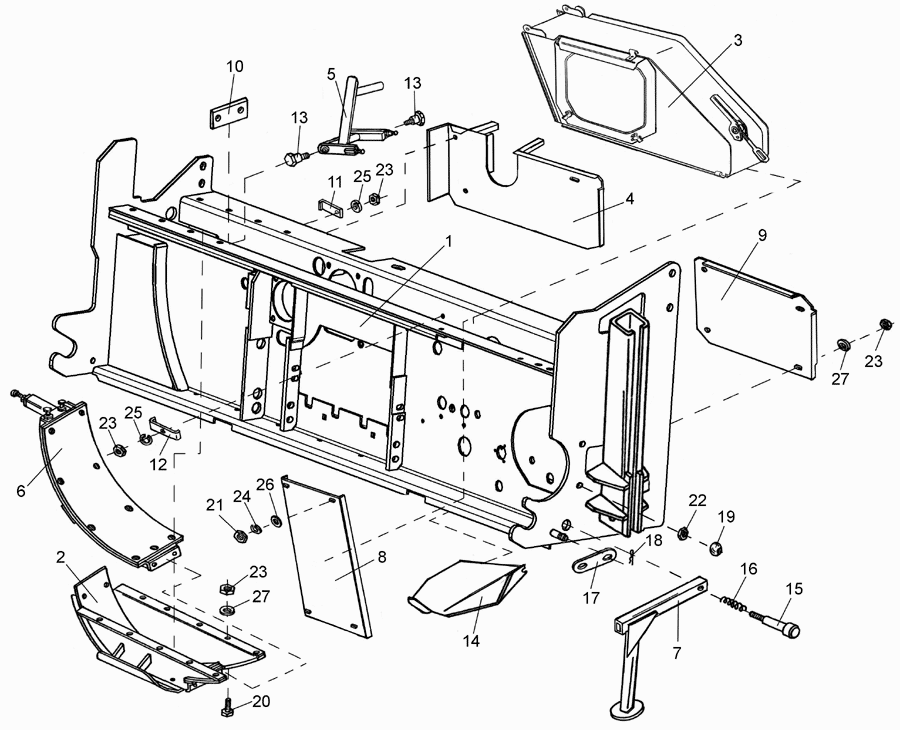

Рама измельчителя
100%
Название детали
Рама
Заводской номер
ПКК 0101000А
Количество на модель
1
№
1
Название детали
Кожух нижний
Заводской номер
ПКК 0102000А
Количество на модель
1
№
2
Название детали
Кожух верхний измельчителя
Заводской номер
ПКК 0103000А
Количество на модель
1
№
3
Название детали
Кожух
Заводской номер
ПКК 0114000А
Количество на модель
1
№
4
Название детали
Рычаг кожуха
Заводской номер
ПКК 0127000А
Количество на модель
1
№
5
Название детали
Терка
Заводской номер
ПКК 0138000Б
Количество на модель
1
№
6
Название детали
Опора
Заводской номер
ПКК 0149000
Количество на модель
3
№
7
Название детали
Кожух
Заводской номер
ПКК 0100401А
Количество на модель
3
№
8
Название детали
Щиток
Заводской номер
ПКК 0100403А
Количество на модель
1
№
9
Название детали
Пластина
Заводской номер
ПКК 0100408А
Количество на модель
1
№
10
Название детали
Скоба
Заводской номер
ПКК 0100521
Количество на модель
1
№
11
Название детали
Скоба
Заводской номер
ПКК 0100522
Количество на модель
1
№
12
Название детали
Болт специальный
Заводской номер
ПКК 0100657А
Количество на модель
2
№
13
Название детали
Кожух
Заводской номер
ПКК 0121474
Количество на модель
1
№
14
Название детали
Фиксатор
Заводской номер
ПКК 0201629
Количество на модель
3
№
15
Название детали
Пружина
Заводской номер
ПКК 0201634
Количество на модель
3
№
16
Название детали
Накладка
Заводской номер
ПКК 0205419
Количество на модель
2
№
17
Название детали
Шплинт
Заводской номер
ПЕА 2707224
Количество на модель
2
№
18
Название детали
Ручка ПД-
Заводской номер
Н.067.044
Количество на модель
3
№
19
Название детали
Болт
Заводской номер
М10-6ех35 – 7796
Количество на модель
8
№
20
Название детали
Гайка
Заводской номер
М8-6g – 5915
Количество на модель
26
№
21
Название детали
Гайка
Заводской номер
М10-6g – 5915
Количество на модель
10
№
22
Название детали
Гайка
Заводской номер
М10-6g
Количество на модель
14
№
23
Название детали
Шайба
Заводской номер
8Т 65Г – 6402
Количество на модель
13
№
24
Название детали
Шайба
Заводской номер
10Т 65Г – 6402
Количество на модель
22
№
25
Название детали
Шайба
Заводской номер
8.01 – 11371
Количество на модель
5
№
26
Название детали
Шайба
Заводской номер
10.01 – 11371
Количество на модель
16
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | ПКК 0101000А | 1 | 1 | 1 | |||
| 2 | Кожух нижний | ПКК 0102000А | 1 | 1 | 2 | |||
| 3 | Кожух верхний измельчителя | ПКК 0103000А | 1 | 1 | 3 | |||
| 4 | Кожух | ПКК 0114000А | 1 | 1 | 4 | |||
| 5 | Рычаг кожуха | ПКК 0127000А | 1 | 1 | 5 | |||
| 6 | Терка | ПКК 0138000Б | 1 | 1 | 6 | |||
| 7 | Опора | ПКК 0149000 | 3 | 3 | 7 | |||
| 8 | Кожух | ПКК 0100401А | 3 | 3 | 8 | |||
| 9 | Щиток | ПКК 0100403А | 1 | 1 | 9 | |||
| 10 | Пластина | ПКК 0100408А | 1 | 1 | 10 | |||
| 11 | Скоба | ПКК 0100521 | 1 | 1 | 11 | |||
| 12 | Скоба | ПКК 0100522 | 1 | 1 | 12 | |||
| 13 | Болт специальный | ПКК 0100657А | 2 | 2 | 13 | |||
| 14 | Кожух | ПКК 0121474 | 1 | 1 | 14 | |||
| 15 | Фиксатор | ПКК 0201629 | 3 | 3 | 15 | |||
| 16 | Пружина | ПКК 0201634 | 3 | 3 | 16 | |||
| 17 | Накладка | ПКК 0205419 | 2 | 2 | 17 | |||
| 18 | Шплинт | ПЕА 2707224 | 2 | 2 | 18 | |||
| 19 | Ручка ПД- | Н.067.044 | 3 | 3 | 19 | |||
| 20 | Болт | М10-6ех35 – 7796 | 8 | 8 | 20 | |||
| 21 | Гайка | М8-6g – 5915 | 26 | 26 | 21 | |||
| 22 | Гайка | М10-6g – 5915 | 10 | 10 | 22 | |||
| 23 | Гайка | М10-6g | 14 | 14 | 23 | |||
| 24 | Шайба | 8Т 65Г – 6402 | 13 | 13 | 24 | |||
| 25 | Шайба | 10Т 65Г – 6402 | 22 | 22 | 25 | |||
| 26 | Шайба | 8.01 – 11371 | 5 | 5 | 26 | |||
| 27 | Шайба | 10.01 – 11371 | 16 | 16 | 27 |
