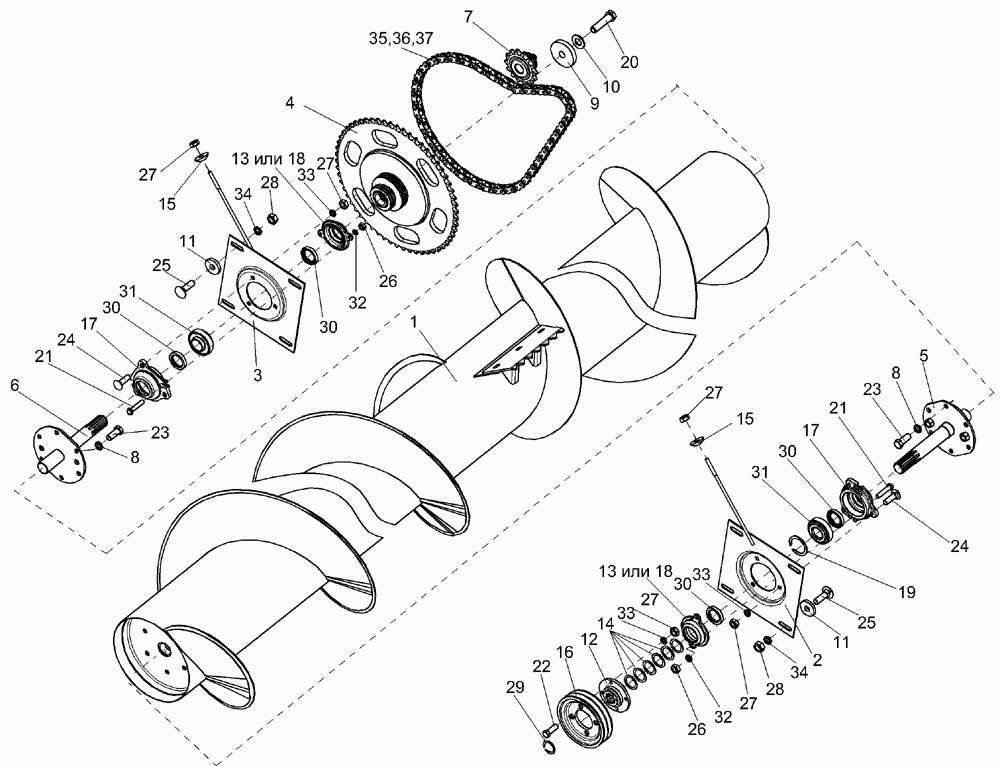

Установка шнека
100%
Название детали
Шкив
Заводской номер
КИС 0202150
Количество на модель
1
№
Название детали
Крышка
Заводской номер
КИС 0600020
Количество на модель
1
№
Название детали
Корпус
Заводской номер
КИС 0600030
Количество на модель
1
№
Название детали
Шнек
Заводской номер
ПКК 0462010Б
Количество на модель
1
№
1
Название детали
Плита шнека
Заводской номер
КИС 0202080Б
Количество на модель
1
№
2
Название детали
Плита шнека
Заводской номер
КИС 0202080Б-01
Количество на модель
1
№
3
Название детали
Муфта фрикционная
Заводской номер
КИС 0202090А-01
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
КИС 0202130
Количество на модель
1
№
5
Название детали
Опора
Заводской номер
КИС 0202140
Количество на модель
1
№
6
Название детали
Устройство натяжное
Заводской номер
МКС 0533000
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
КЗР 0103439
Количество на модель
12
№
8
Название детали
Шайба пружинная
Заводской номер
КЗР 0312411-01
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
КЗР 0350607
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
КИС 0200409А
Количество на модель
8
№
11
Название детали
Ступица
Заводской номер
КИС 0202611
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
КИС 0600003
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
КИС 0600419
Количество на модель
5
№
14
Название детали
Шайба специальная
Заводской номер
КУЖ 0100106А
Количество на модель
2
№
15
Название детали
Шкив
Заводской номер
МКС 0530101
Количество на модель
1
№
16
Название детали
Корпус подшипника
Заводской номер
Н.026.088
Количество на модель
1
№
17
Название детали
Крышка подшипника
Заводской номер
Н.026.165
Количество на модель
1
№
18
Название детали
Кольцо
Заводской номер
Н.026.507
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
УЭС 0100603А-05
Количество на модель
1
№
20
Название детали
Болт М8-6ех40 – 7796
Заводской номер
[Болт М8-6ех40 – 7796]
Количество на модель
4
№
21
Название детали
Болт М10-6ех30 – 7796
Заводской номер
[Болт М10-6ех30 – 7796]
Количество на модель
4
№
22
Название детали
Болт М12-6ех30 – 7796
Заводской номер
[Болт М12-6ех30 – 7796]
Количество на модель
8
№
23
Название детали
Болт М10-6ех35 – 7802
Заводской номер
[Болт М10-6ех35 – 7802]
Количество на модель
6
№
24
Название детали
Болт М12-6ех40 – 7802
Заводской номер
[Болт М12-6ех40 – 7802]
Количество на модель
8
№
25
Название детали
Гайка М8-6g – 5915
Заводской номер
[Гайка М8-6g – 5915]
Количество на модель
4
№
26
Название детали
Гайка М10-6g – 5915
Заводской номер
[Гайка М10-6g – 5915]
Количество на модель
8
№
27
Название детали
Гайка М12-6g – 5915
Заводской номер
[Гайка М12-6g – 5915]
Количество на модель
8
№
28
Название детали
Кольцо В38 – 13940
Заводской номер
[Кольцо В38 – 13940]
Количество на модель
1
№
29
Название детали
Манжета 2.2-40х60-1 – 8752
Заводской номер
[Манжета 2.2-40х60-1 – 8752]
Количество на модель
1
№
30
Название детали
Подшипник 11208 – 28428
Заводской номер
[Подшипник 11208 – 28428]
Количество на модель
1
№
31
Название детали
Шайба 8Т 65Г – 6402
Заводской номер
[Шайба 8Т 65Г – 6402]
Количество на модель
4
№
32
Название детали
Шайба 10Т 65Г – 6402
Заводской номер
[Шайба 10Т 65Г – 6402]
Количество на модель
6
№
33
Название детали
Шайба 12Т 65Г – 6402
Заводской номер
[Шайба 12Т 65Г – 6402]
Количество на модель
8
№
34
Название детали
Цепь Пр-25,4-60 – 3568 L=1752,6 мм, 69 зв.
Заводской номер
[Цепь Пр-25,4-60 – 3568 L=1752,6 мм, 69 зв.]
Количество на модель
1
№
35
Название детали
Звено С-Пр-25,4-60-3568
Заводской номер
[Звено С-Пр-25,4-60-3568]
Количество на модель
1
№
36
Название детали
Звено П-Пр-25,4-60-13568
Заводской номер
[Звено П-Пр-25,4-60-13568]
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шкив | КИС 0202150 | 1 | 1 | |||||
| Крышка | КИС 0600020 | 1 | 1 | |||||
| Корпус | КИС 0600030 | 1 | 1 | |||||
| 1 | Шнек | ПКК 0462010Б | 1 | 1 | 1 | |||
| 2 | Плита шнека | КИС 0202080Б | 1 | 1 | 2 | |||
| 3 | Плита шнека | КИС 0202080Б-01 | 1 | 1 | 3 | |||
| 4 | Муфта фрикционная | КИС 0202090А-01 | 1 | 1 | 4 | |||
| 5 | Опора | КИС 0202130 | 1 | 1 | 5 | |||
| 6 | Опора | КИС 0202140 | 1 | 1 | 6 | |||
| 7 | Устройство натяжное | МКС 0533000 | 1 | 1 | 7 | |||
| 8 | Шайба | КЗР 0103439 | 12 | 12 | 8 | |||
| 9 | Шайба пружинная | КЗР 0312411-01 | 1 | 1 | 9 | |||
| 10 | Шайба | КЗР 0350607 | 1 | 1 | 10 | |||
| 11 | Шайба | КИС 0200409А | 8 | 8 | 11 | |||
| 12 | Ступица | КИС 0202611 | 1 | 1 | 12 | |||
| 13 | Крышка | КИС 0600003 | 1 | 1 | 13 | |||
| 14 | Шайба | КИС 0600419 | 5 | 5 | 14 | |||
| 15 | Шайба специальная | КУЖ 0100106А | 2 | 2 | 15 | |||
| 16 | Шкив | МКС 0530101 | 1 | 1 | 16 | |||
| 17 | Корпус подшипника | Н.026.088 | 1 | 1 | 17 | |||
| 18 | Крышка подшипника | Н.026.165 | 1 | 1 | 18 | |||
| 19 | Кольцо | Н.026.507 | 1 | 1 | 19 | |||
| 20 | Болт | УЭС 0100603А-05 | 1 | 1 | 20 | |||
| 21 | Болт М8-6ех40 – 7796 | [Болт М8-6ех40 – 7796] | 4 | 4 | 21 | |||
| 22 | Болт М10-6ех30 – 7796 | [Болт М10-6ех30 – 7796] | 4 | 4 | 22 | |||
| 23 | Болт М12-6ех30 – 7796 | [Болт М12-6ех30 – 7796] | 8 | 8 | 23 | |||
| 24 | Болт М10-6ех35 – 7802 | [Болт М10-6ех35 – 7802] | 6 | 6 | 24 | |||
| 25 | Болт М12-6ех40 – 7802 | [Болт М12-6ех40 – 7802] | 8 | 8 | 25 | |||
| 26 | Гайка М8-6g – 5915 | [Гайка М8-6g – 5915] | 4 | 4 | 26 | |||
| 27 | Гайка М10-6g – 5915 | [Гайка М10-6g – 5915] | 8 | 8 | 27 | |||
| 28 | Гайка М12-6g – 5915 | [Гайка М12-6g – 5915] | 8 | 8 | 28 | |||
| 29 | Кольцо В38 – 13940 | [Кольцо В38 – 13940] | 1 | 1 | 29 | |||
| 30 | Манжета 2.2-40х60-1 – 8752 | [Манжета 2.2-40х60-1 – 8752] | 1 | 1 | 30 | |||
| 31 | Подшипник 11208 – 28428 | [Подшипник 11208 – 28428] | 1 | 1 | 31 | |||
| 32 | Шайба 8Т 65Г – 6402 | [Шайба 8Т 65Г – 6402] | 4 | 4 | 32 | |||
| 33 | Шайба 10Т 65Г – 6402 | [Шайба 10Т 65Г – 6402] | 6 | 6 | 33 | |||
| 34 | Шайба 12Т 65Г – 6402 | [Шайба 12Т 65Г – 6402] | 8 | 8 | 34 | |||
| 35 | Цепь Пр-25,4-60 – 3568 L=1752,6 мм, 69 зв. | [Цепь Пр-25,4-60 – 3568 L=1752,6 мм, 69 зв.] | 1 | 1 | 35 | |||
| 36 | Звено С-Пр-25,4-60-3568 | [Звено С-Пр-25,4-60-3568] | 1 | 1 | 36 | |||
| 37 | Звено П-Пр-25,4-60-13568 | [Звено П-Пр-25,4-60-13568] | 1 | 1 | 37 |
