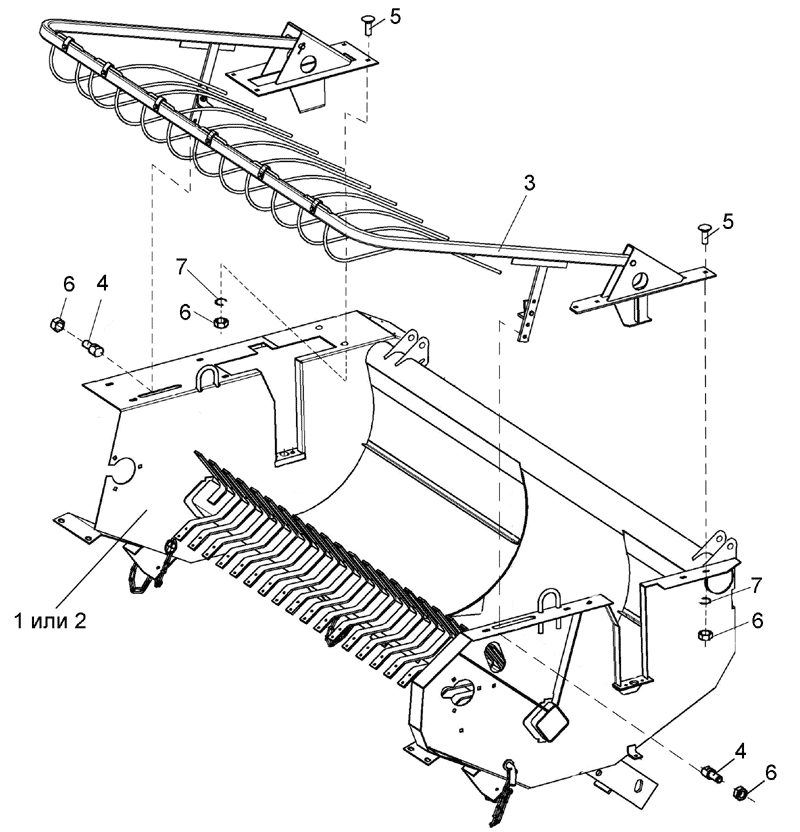

Установка устройства прижимного КИС 0915000Б на раме
100%
Название детали
Рама
Заводской номер
ПКК 0351000А
Количество на модель
1
№
1
Название детали
Рама
Заводской номер
ПКК 0351000А-01
Количество на модель
1
№
2
Название детали
Устройство прижимное
Заводской номер
КИС 0915000Б
Количество на модель
1
№
3
Название детали
Упор
Заводской номер
КИС 0900604А
Количество на модель
2
№
4
Название детали
Болт М10-6gх30 – 7802
Заводской номер
[Болт М10-6gх30 – 7802]
Количество на модель
8
№
5
Название детали
Гайка М10-6g – 5915
Заводской номер
[Гайка М10-6g – 5915]
Количество на модель
10
№
6
Название детали
Шайба 10Т 65Г – 6402
Заводской номер
[Шайба 10Т 65Г – 6402]
Количество на модель
8
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | ПКК 0351000А | 1 | 1 | 1 | |||
| 2 | Рама | ПКК 0351000А-01 | 1 | 1 | 2 | |||
| 3 | Устройство прижимное | КИС 0915000Б | 1 | 1 | 3 | |||
| 4 | Упор | КИС 0900604А | 2 | 2 | 4 | |||
| 5 | Болт М10-6gх30 – 7802 | [Болт М10-6gх30 – 7802] | 8 | 8 | 5 | |||
| 6 | Гайка М10-6g – 5915 | [Гайка М10-6g – 5915] | 10 | 10 | 6 | |||
| 7 | Шайба 10Т 65Г – 6402 | [Шайба 10Т 65Г – 6402] | 8 | 8 | 7 |
