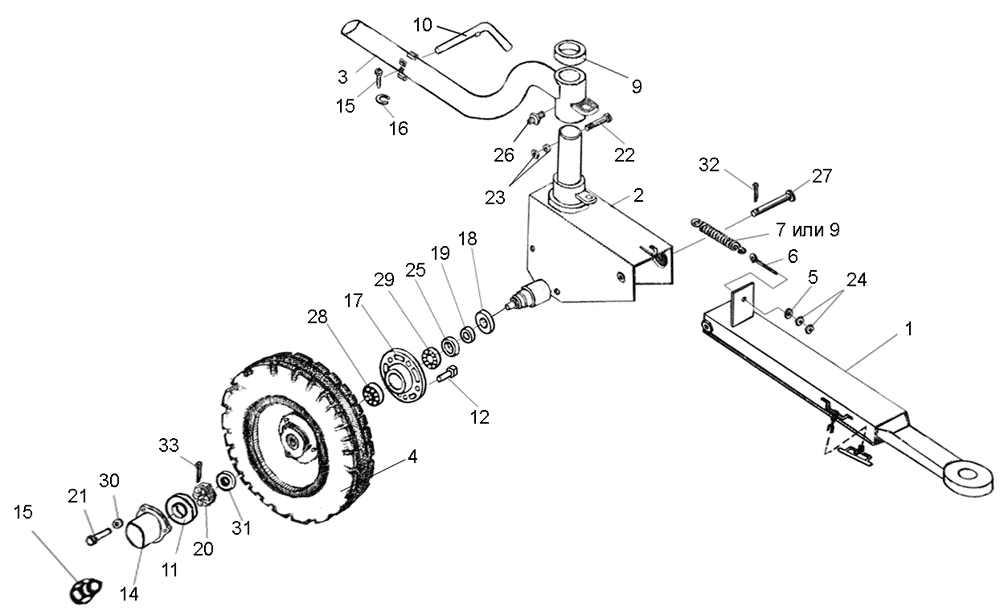

Тележка передняя
100%
Название детали
Тележка передняя
Заводской номер
КИС 0208000А-01
Количество на модель
1
№
Название детали
Каркас со ступицей
Заводской номер
КИС 0208110
Количество на модель
1
№
Название детали
Дышло
Заводской номер
КИС 0208020А
Количество на модель
1
№
1
Название детали
Каркас
Заводской номер
КИС 0208030А
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
КИС 0208040А
Количество на модель
1
№
3
Название детали
Колесо
Заводской номер
КПР 6102020
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
КИС 0208101
Количество на модель
1
№
5
Название детали
Захват
Заводской номер
КИС 0208601
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
КИС 0208606
Количество на модель
1
№
7
Название детали
Пружина
Заводской номер
КИС 0208609
Количество на модель
1
№
8
Название детали
Накладка
Заводской номер
КИС 0208806
Количество на модель
1
№
9
Название детали
Фиксатор
Заводской номер
КИС 0209604
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
А.04.02.014 (50-3103019)
Количество на модель
2
№
11
Название детали
Болт переднего колеса
Заводской номер
А.04.02.017-01 (40-3103016)
Количество на модель
10
№
12
Название детали
Гайка крепления колеса
Заводской номер
А.04.02.018 (40-3103017)
Количество на модель
10
№
13
Название детали
Крышка
Заводской номер
КРН 0800415
Количество на модель
2
№
14
Название детали
Чека
Заводской номер
КСЛ 0107615
Количество на модель
2
№
15
Название детали
Кольцо
Заводской номер
КСЛ 0107616
Количество на модель
2
№
16
Название детали
Ступица
Заводской номер
Н.130.02.201-02
Количество на модель
2
№
17
Название детали
Колпачек
Заводской номер
Н.130.02.403-02
Количество на модель
2
№
18
Название детали
Втулка
Заводской номер
Н.130.03.601
Количество на модель
2
№
19
Название детали
Гайка
Заводской номер
Н.130.03.602
Количество на модель
2
№
20
Название детали
Болт М8-6ех16 – 7796
Заводской номер
[Болт М8-6ех16 – 7796]
Количество на модель
6
№
21
Название детали
Болт М10-6ех105 – 7796
Заводской номер
[Болт М10-6ех105 – 7796]
Количество на модель
1
№
22
Название детали
Гайка М10-6g – 5915
Заводской номер
[Гайка М10-6g – 5915]
Количество на модель
2
№
23
Название детали
Гайка М12-6g – 5915
Заводской номер
[Гайка М12-6g – 5915]
Количество на модель
2
№
24
Название детали
Манжета 1.2-55х80-1 – 8752
Заводской номер
[Манжета 1.2-55х80-1 – 8752]
Количество на модель
2
№
25
Название детали
Масленка 1.2 – 19853
Заводской номер
[Масленка 1.2 – 19853]
Количество на модель
1
№
26
Название детали
Ось 6-20b12х180 – 9650
Заводской номер
[Ось 6-20b12х180 – 9650]
Количество на модель
1
№
27
Название детали
Подшипник 7207А – 27365
Заводской номер
[Подшипник 7207А – 27365]
Количество на модель
2
№
28
Название детали
Подшипник 7208А – 27365
Заводской номер
[Подшипник 7208А – 27365]
Количество на модель
2
№
29
Название детали
Шайба 8Т 65Г – 6402
Заводской номер
[Шайба 8Т 65Г – 6402]
Количество на модель
6
№
30
Название детали
Шайба 2.24.01 – 11371
Заводской номер
[Шайба 2.24.01 – 11371]
Количество на модель
6
№
31
Название детали
Шплинт 4х32 – 397
Заводской номер
[Шплинт 4х32 – 397]
Количество на модель
1
№
32
Название детали
Шплинт 5х40 – 397
Заводской номер
[Шплинт 5х40 – 397]
Количество на модель
2
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Тележка передняя | КИС 0208000А-01 | 1 | 1 | |||||
| Каркас со ступицей | КИС 0208110 | 1 | 1 | |||||
| 1 | Дышло | КИС 0208020А | 1 | 1 | 1 | |||
| 2 | Каркас | КИС 0208030А | 1 | 1 | 2 | |||
| 3 | Рычаг | КИС 0208040А | 1 | 1 | 3 | |||
| 4 | Колесо | КПР 6102020 | 1 | 1 | 4 | |||
| 5 | Шайба | КИС 0208101 | 1 | 1 | 5 | |||
| 6 | Захват | КИС 0208601 | 1 | 1 | 6 | |||
| 7 | Пружина | КИС 0208606 | 1 | 1 | 7 | |||
| 8 | Пружина | КИС 0208609 | 1 | 1 | 8 | |||
| 9 | Накладка | КИС 0208806 | 1 | 1 | 9 | |||
| 10 | Фиксатор | КИС 0209604 | 1 | 1 | 10 | |||
| 11 | Прокладка | А.04.02.014 (50-3103019) | 2 | 2 | 11 | |||
| 12 | Болт переднего колеса | А.04.02.017-01 (40-3103016) | 10 | 10 | 12 | |||
| 13 | Гайка крепления колеса | А.04.02.018 (40-3103017) | 10 | 10 | 13 | |||
| 14 | Крышка | КРН 0800415 | 2 | 2 | 14 | |||
| 15 | Чека | КСЛ 0107615 | 2 | 2 | 15 | |||
| 16 | Кольцо | КСЛ 0107616 | 2 | 2 | 16 | |||
| 17 | Ступица | Н.130.02.201-02 | 2 | 2 | 17 | |||
| 18 | Колпачек | Н.130.02.403-02 | 2 | 2 | 18 | |||
| 19 | Втулка | Н.130.03.601 | 2 | 2 | 19 | |||
| 20 | Гайка | Н.130.03.602 | 2 | 2 | 20 | |||
| 21 | Болт М8-6ех16 – 7796 | [Болт М8-6ех16 – 7796] | 6 | 6 | 21 | |||
| 22 | Болт М10-6ех105 – 7796 | [Болт М10-6ех105 – 7796] | 1 | 1 | 22 | |||
| 23 | Гайка М10-6g – 5915 | [Гайка М10-6g – 5915] | 2 | 2 | 23 | |||
| 24 | Гайка М12-6g – 5915 | [Гайка М12-6g – 5915] | 2 | 2 | 24 | |||
| 25 | Манжета 1.2-55х80-1 – 8752 | [Манжета 1.2-55х80-1 – 8752] | 2 | 2 | 25 | |||
| 26 | Масленка 1.2 – 19853 | [Масленка 1.2 – 19853] | 1 | 1 | 26 | |||
| 27 | Ось 6-20b12х180 – 9650 | [Ось 6-20b12х180 – 9650] | 1 | 1 | 27 | |||
| 28 | Подшипник 7207А – 27365 | [Подшипник 7207А – 27365] | 2 | 2 | 28 | |||
| 29 | Подшипник 7208А – 27365 | [Подшипник 7208А – 27365] | 2 | 2 | 29 | |||
| 30 | Шайба 8Т 65Г – 6402 | [Шайба 8Т 65Г – 6402] | 6 | 6 | 30 | |||
| 31 | Шайба 2.24.01 – 11371 | [Шайба 2.24.01 – 11371] | 6 | 6 | 31 | |||
| 32 | Шплинт 4х32 – 397 | [Шплинт 4х32 – 397] | 1 | 1 | 32 | |||
| 33 | Шплинт 5х40 – 397 | [Шплинт 5х40 – 397] | 2 | 2 | 33 |
