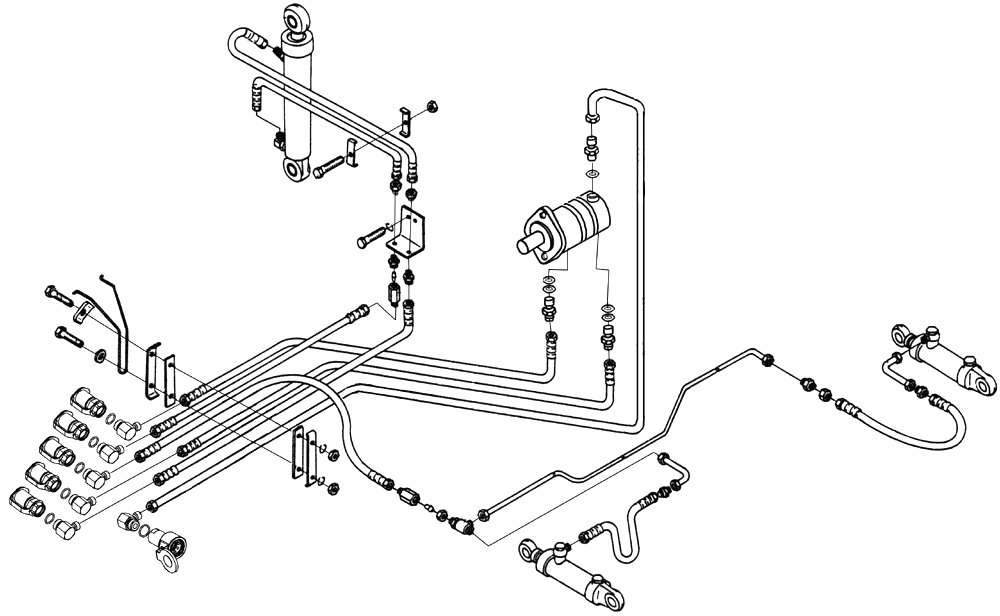

Гидросистема полунавесного комбайна
100%
Название детали
Гидросистема полунавесного комбайна в сборе
Заводской номер
ПКК 0113000А
Количество на модель
1
№
Название детали
Полумуфта наружная
Заводской номер
ПКК 0113130
Количество на модель
1
№
Название детали
Полумуфта внутренняя
Заводской номер
ПКК 0113120-09
Количество на модель
1
№
Название детали
Полумуфта внутренняя
Заводской номер
ПКК 0113120-03
Количество на модель
1
№
Название детали
Полумуфта внутренняя
Заводской номер
ПКК 0113120-02
Количество на модель
1
№
Название детали
Полумуфта внутренняя
Заводской номер
ПКК 0113120-01
Количество на модель
1
№
Название детали
Полумуфта внутренняя
Заводской номер
ПКК 0113120
Количество на модель
1
№
Название детали
Гидромотор
Заводской номер
ПКК 0113430
Количество на модель
1
№
Название детали
Пакет
Заводской номер
ПКК 0113280
Количество на модель
1
№
Название детали
Угольник ввертный
Заводской номер
ПКК 0113020
Количество на модель
1
№
1
Название детали
Угольник ввертный
Заводской номер
ПКК 0113020-01
Количество на модель
1
№
2
Название детали
Угольник ввертный
Заводской номер
ПКК 0113020-02
Количество на модель
1
№
3
Название детали
Угольник ввертный
Заводской номер
ПКК 0113020-03
Количество на модель
1
№
4
Название детали
Угольник ввертный
Заводской номер
ПКК 0113020-07
Количество на модель
1
№
5
Название детали
Угольник ввертный
Заводской номер
ПКК 0113020-09
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
ПКК 0113190А
Количество на модель
2
№
7
Название детали
Гидроцилиндр
Заводской номер
ПКК 0113200
Количество на модель
1
№
8
Название детали
Гидроцилиндр в сборе
Заводской номер
ПКК 0113210
Количество на модель
1
№
9
Название детали
Гидроцилиндр в сборе
Заводской номер
ПКК 0113210-01
Количество на модель
1
№
10
Название детали
Тройник
Заводской номер
ПКК 0113220
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
ПКК 0113230
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
ПКК 0113440
Количество на модель
1
№
13
Название детали
Полумуфта наружная
Заводской номер
МС 12-3-010
Количество на модель
1
№
14
Название детали
Полумуфта внутренняя
Заводской номер
МС 12-3-020
Количество на модель
1
№
15
Название детали
Рукав высокого давления
Заводской номер
Н.036.87.01.070
Количество на модель
2
№
16
Название детали
Рукав высокого давления
Заводской номер
Н.036.87.01.150
Количество на модель
1
№
17
Название детали
Рукав высокого давления
Заводской номер
Н.036.87.01.160
Количество на модель
1
№
18
Название детали
Рукав высокого давления II-8 армированный (L=1,7 м)
Заводской номер
Н.036.87.01.200
Количество на модель
4
№
19
Название детали
Рукав высокого давления II-8 армированный (L=1,9 м)
Заводской номер
Н.036.87.01.220
Количество на модель
2
№
20
Название детали
Прокладка
Заводской номер
ПКК 0113001
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
ПКК 0113003
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
ПКК 0113404А
Количество на модель
1
№
23
Название детали
Скоба
Заводской номер
ПКК 0113406
Количество на модель
2
№
24
Название детали
Скоба
Заводской номер
ПКК 0113409
Количество на модель
1
№
25
Название детали
Скоба
Заводской номер
ПКК 0113411
Количество на модель
2
№
26
Название детали
Штуцер проходной
Заводской номер
ПКК 0113629А
Количество на модель
2
№
27
Название детали
Ниппель
Заводской номер
ПКК 0113632
Количество на модель
1
№
28
Название детали
Штуцер
Заводской номер
ПКК 0113634
Количество на модель
1
№
29
Название детали
Штуцер переборочный
Заводской номер
ПКК 0113646
Количество на модель
1
№
30
Название детали
Прижим
Заводской номер
ПКК 0113651
Количество на модель
1
№
31
Название детали
Штуцер
Заводской номер
ПКК 0113659
Количество на модель
1
№
32
Название детали
Штуцер
Заводской номер
ПКК 0113667
Количество на модель
2
№
33
Название детали
Штуцер
Заводской номер
ПКК 0113691
Количество на модель
1
№
34
Название детали
Штуцер
Заводской номер
УЭС 0602624
Количество на модель
2
№
35
Название детали
Гидромотор ЕРММFS-32
Заводской номер
[Гидромотор ЕРММFS-32]
Количество на модель
1
№
36
Название детали
Гидромотор 151g00-151g0211
Заводской номер
[Гидромотор 151g00-151g0211]
Количество на модель
1
№
37
Название детали
Болт М8-6ех20 – 7796
Заводской номер
[Болт М8-6ех20 – 7796]
Количество на модель
2
№
38
Название детали
Болт М8-6ех50 – 7796
Заводской номер
[Болт М8-6ех50 – 7796]
Количество на модель
2
№
39
Название детали
Болт М6-6ех30 – 7796
Заводской номер
[Болт М6-6ех30 – 7796]
Количество на модель
1
№
40
Название детали
Гайка М16х1,5-6g – 2526
Заводской номер
[Гайка М16х1,5-6g – 2526]
Количество на модель
5
№
41
Название детали
Гайка М6-6g – 5915
Заводской номер
[Гайка М6-6g – 5915]
Количество на модель
1
№
42
Название детали
Гайка М8-6g – 5915
Заводской номер
[Гайка М8-6g – 5915]
Количество на модель
2
№
43
Название детали
Кольцо 019-023-25-2-2 – 18829/9833
Заводской номер
[Кольцо 019-023-25-2-2 – 18829/9833]
Количество на модель
1
№
44
Название детали
Прокладка 10М3 – 23358
Заводской номер
[Прокладка 10М3 – 23358]
Количество на модель
1
№
45
Название детали
Прокладка 18А – 23358
Заводской номер
[Прокладка 18А – 23358]
Количество на модель
2
№
46
Название детали
Прокладка 18М3 – 23358
Заводской номер
[Прокладка 18М3 – 23358]
Количество на модель
2
№
47
Название детали
Шайба 8Т 65Г – 6402
Заводской номер
[Шайба 8Т 65Г – 6402]
Количество на модель
2
№
48
Название детали
Шайба 8.01 – 6958
Заводской номер
[Шайба 8.01 – 6958]
Количество на модель
1
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема полунавесного комбайна в сборе | ПКК 0113000А | 1 | 1 | |||||
| Полумуфта наружная | ПКК 0113130 | 1 | 1 | |||||
| Полумуфта внутренняя | ПКК 0113120-09 | 1 | 1 | |||||
| Полумуфта внутренняя | ПКК 0113120-03 | 1 | 1 | |||||
| Полумуфта внутренняя | ПКК 0113120-02 | 1 | 1 | |||||
| Полумуфта внутренняя | ПКК 0113120-01 | 1 | 1 | |||||
| Полумуфта внутренняя | ПКК 0113120 | 1 | 1 | |||||
| Гидромотор | ПКК 0113430 | 1 | 1 | |||||
| Пакет | ПКК 0113280 | 1 | 1 | |||||
| 1 | Угольник ввертный | ПКК 0113020 | 1 | 1 | 1 | |||
| 2 | Угольник ввертный | ПКК 0113020-01 | 1 | 1 | 2 | |||
| 3 | Угольник ввертный | ПКК 0113020-02 | 1 | 1 | 3 | |||
| 4 | Угольник ввертный | ПКК 0113020-03 | 1 | 1 | 4 | |||
| 5 | Угольник ввертный | ПКК 0113020-07 | 1 | 1 | 5 | |||
| 6 | Угольник ввертный | ПКК 0113020-09 | 1 | 1 | 6 | |||
| 7 | Труба | ПКК 0113190А | 2 | 2 | 7 | |||
| 8 | Гидроцилиндр | ПКК 0113200 | 1 | 1 | 8 | |||
| 9 | Гидроцилиндр в сборе | ПКК 0113210 | 1 | 1 | 9 | |||
| 10 | Гидроцилиндр в сборе | ПКК 0113210-01 | 1 | 1 | 10 | |||
| 11 | Тройник | ПКК 0113220 | 1 | 1 | 11 | |||
| 12 | Трубопровод | ПКК 0113230 | 1 | 1 | 12 | |||
| 13 | Трубопровод | ПКК 0113440 | 1 | 1 | 13 | |||
| 14 | Полумуфта наружная | МС 12-3-010 | 1 | 1 | 14 | |||
| 15 | Полумуфта внутренняя | МС 12-3-020 | 1 | 1 | 15 | |||
| 16 | Рукав высокого давления | Н.036.87.01.070 | 2 | 2 | 16 | |||
| 17 | Рукав высокого давления | Н.036.87.01.150 | 1 | 1 | 17 | |||
| 18 | Рукав высокого давления | Н.036.87.01.160 | 1 | 1 | 18 | |||
| 19 | Рукав высокого давления II-8 армированный (L=1,7 м) | Н.036.87.01.200 | 4 | 4 | 19 | |||
| 20 | Рукав высокого давления II-8 армированный (L=1,9 м) | Н.036.87.01.220 | 2 | 2 | 20 | |||
| 21 | Прокладка | ПКК 0113001 | 2 | 2 | 21 | |||
| 22 | Шайба | ПКК 0113003 | 1 | 1 | 22 | |||
| 23 | Кронштейн | ПКК 0113404А | 1 | 1 | 23 | |||
| 24 | Скоба | ПКК 0113406 | 2 | 2 | 24 | |||
| 25 | Скоба | ПКК 0113409 | 1 | 1 | 25 | |||
| 26 | Скоба | ПКК 0113411 | 2 | 2 | 26 | |||
| 27 | Штуцер проходной | ПКК 0113629А | 2 | 2 | 27 | |||
| 28 | Ниппель | ПКК 0113632 | 1 | 1 | 28 | |||
| 29 | Штуцер | ПКК 0113634 | 1 | 1 | 29 | |||
| 30 | Штуцер переборочный | ПКК 0113646 | 1 | 1 | 30 | |||
| 31 | Прижим | ПКК 0113651 | 1 | 1 | 31 | |||
| 32 | Штуцер | ПКК 0113659 | 1 | 1 | 32 | |||
| 33 | Штуцер | ПКК 0113667 | 2 | 2 | 33 | |||
| 34 | Штуцер | ПКК 0113691 | 1 | 1 | 34 | |||
| 35 | Штуцер | УЭС 0602624 | 2 | 2 | 35 | |||
| 36 | Гидромотор ЕРММFS-32 | [Гидромотор ЕРММFS-32] | 1 | 1 | 36 | |||
| 37 | Гидромотор 151g00-151g0211 | [Гидромотор 151g00-151g0211] | 1 | 1 | 37 | |||
| 38 | Болт М8-6ех20 – 7796 | [Болт М8-6ех20 – 7796] | 2 | 2 | 38 | |||
| 39 | Болт М8-6ех50 – 7796 | [Болт М8-6ех50 – 7796] | 2 | 2 | 39 | |||
| 40 | Болт М6-6ех30 – 7796 | [Болт М6-6ех30 – 7796] | 1 | 1 | 40 | |||
| 41 | Гайка М16х1,5-6g – 2526 | [Гайка М16х1,5-6g – 2526] | 5 | 5 | 41 | |||
| 42 | Гайка М6-6g – 5915 | [Гайка М6-6g – 5915] | 1 | 1 | 42 | |||
| 43 | Гайка М8-6g – 5915 | [Гайка М8-6g – 5915] | 2 | 2 | 43 | |||
| 44 | Кольцо 019-023-25-2-2 – 18829/9833 | [Кольцо 019-023-25-2-2 – 18829/9833] | 1 | 1 | 44 | |||
| 45 | Прокладка 10М3 – 23358 | [Прокладка 10М3 – 23358] | 1 | 1 | 45 | |||
| 46 | Прокладка 18А – 23358 | [Прокладка 18А – 23358] | 2 | 2 | 46 | |||
| 47 | Прокладка 18М3 – 23358 | [Прокладка 18М3 – 23358] | 2 | 2 | 47 | |||
| 48 | Шайба 8Т 65Г – 6402 | [Шайба 8Т 65Г – 6402] | 2 | 2 | 48 | |||
| 49 | Шайба 8.01 – 6958 | [Шайба 8.01 – 6958] | 1 | 1 | 49 |
