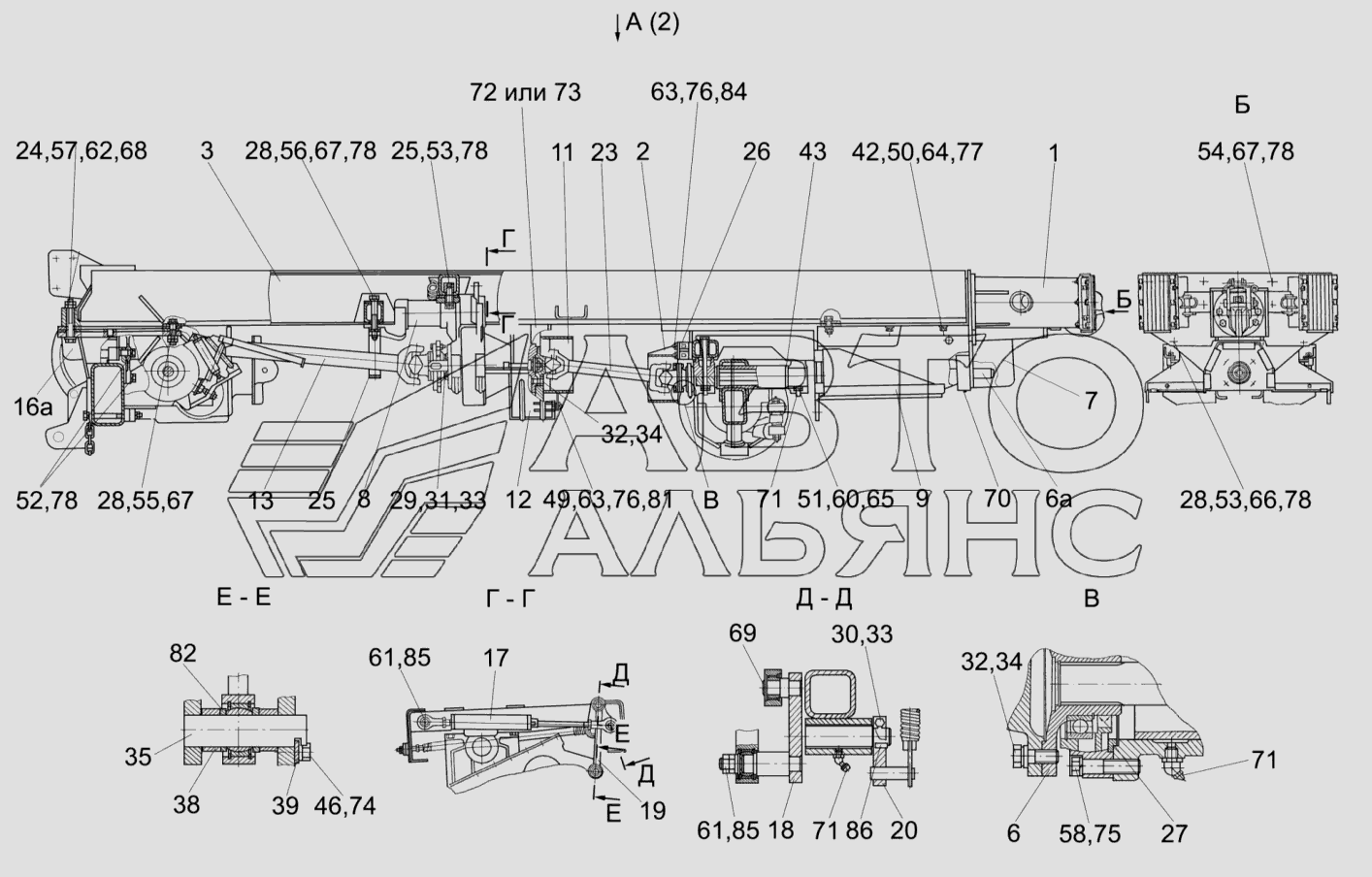

Шасси УЭС-7-0100000
100%
Название детали
Шасси
Заводской номер
УЭС-7-0100000
Количество на модель
1
№
Название детали
Устройство тягово-сцепное
Заводской номер
УЭС-7-0003010
Количество на модель
1
№
1
Название детали
Кожух
Заводской номер
УЭС-7-0100010
Количество на модель
1
№
2
Название детали
Рама
Заводской номер
УЭС-7-0101100А
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
УЭС-7-0117010
Количество на модель
1
№
6
Название детали
Кожух
Заводской номер
УЭС-7-0118000
Количество на модель
1
№
7
Название детали
Установка редуктора
Заводской номер
УЭС-7-0120000
Количество на модель
1
№
8
Название детали
Подрамник
Заводской номер
УЭС-7-0124000
Количество на модель
1
№
9
Название детали
Ограждение
Заводской номер
УЭС-7-1400020
Количество на модель
1
№
11
Название детали
Щиток
Заводской номер
УЭС-7-1400120
Количество на модель
1
№
12
Название детали
Вал карданный
Заводской номер
УЭС 0105000-01
Количество на модель
1
№
13
Название детали
Гидроцилиндр
Заводской номер
УЭС 0603800-03
Количество на модель
1
№
17
Название детали
Рычаг
Заводской номер
УЭС 1300100-01
Количество на модель
1
№
18
Название детали
Тяга
Заводской номер
УЭС 1300120-01
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
УЭС 1300150А
Количество на модель
1
№
20
Название детали
Вал карданный
Заводской номер
56-2228010
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
УЭС-7-0100407
Количество на модель
2
№
24
Название детали
Кронштейн
Заводской номер
УЭС-7-0100504
Количество на модель
1
№
25
Название детали
Ось
Заводской номер
УЭС-7-0100602
Количество на модель
4
№
26
Название детали
Кольцо
Заводской номер
УЭС-7-0117605
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
КИЛ 0100409
Количество на модель
9
№
28
Название детали
Болт
Заводской номер
УЭС 0100601
Количество на модель
16
№
29
Название детали
Болт
Заводской номер
УЭС 0100601-02
Количество на модель
1
№
30
Название детали
Гайка
Заводской номер
УЭС 0100602
Количество на модель
16
№
31
Название детали
Болт
Заводской номер
УЭС 0100603А-07
Количество на модель
8
№
32
Название детали
Шайба
Заводской номер
УЭС 0100607
Количество на модель
17
№
33
Название детали
Шайба
Заводской номер
УЭС 0100607-01
Количество на модель
8
№
34
Название детали
Ось
Заводской номер
УЭС 1400655
Количество на модель
1
№
35
Название детали
Втулка
Заводской номер
УЭС 0400815-01
Количество на модель
2
№
38
Название детали
Пластина
Заводской номер
УЭС 1300407
Количество на модель
1
№
39
Название детали
Шайба специальная
Заводской номер
КУЖ 0201422-01
Количество на модель
12
№
42
Название детали
Шайба
Заводской номер
РСМ-10.01.01.418
Количество на модель
2
№
43
Название детали
Болт
Заводской номер
Болт
Количество на модель
6
№
46
Название детали
Винт
Заводской номер
Винт
Количество на модель
3
№
58
Название детали
Гайка DIN936 М12х1,5-m-06
Заводской номер
Гайка
Количество на модель
2
№
60
Название детали
Кольцо
Заводской номер
Кольцо
Количество на модель
1
№
69
Название детали
Масленка 1.3 Ц6
Заводской номер
Масленка
Количество на модель
1
№
70
Название детали
Ремень
Заводской номер
Ремень
Количество на модель
2
№
72
Название детали
Шайба
Заводской номер
Шайба
Количество на модель
10
№
74
Название детали
Шпонка сегментная 5х7.5
Заводской номер
Шпонка
Количество на модель
1
№
86
Название детали
Вал
Заводской номер
УЭС-7-0117060
Количество на модель
1
№
92
Название детали
Кожух
Заводской номер
УЭС 0116000А-01
Количество на модель
1
№
93
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шасси | УЭС-7-0100000 | 1 | 1 | |||||
| 1 | Устройство тягово-сцепное | УЭС-7-0003010 | 1 | 1 | 1 | |||
| 2 | Кожух | УЭС-7-0100010 | 1 | 1 | 2 | |||
| 3 | Рама | УЭС-7-0101100А | 1 | 1 | 3 | |||
| 6 | Опора | УЭС-7-0117010 | 1 | 1 | 6 | |||
| 7 | Кожух | УЭС-7-0118000 | 1 | 1 | 7 | |||
| 8 | Установка редуктора | УЭС-7-0120000 | 1 | 1 | 8 | |||
| 9 | Подрамник | УЭС-7-0124000 | 1 | 1 | 9 | |||
| 11 | Ограждение | УЭС-7-1400020 | 1 | 1 | 11 | |||
| 12 | Щиток | УЭС-7-1400120 | 1 | 1 | 12 | |||
| 13 | Вал карданный | УЭС 0105000-01 | 1 | 1 | 13 | |||
| 17 | Гидроцилиндр | УЭС 0603800-03 | 1 | 1 | 17 | |||
| 18 | Рычаг | УЭС 1300100-01 | 1 | 1 | 18 | |||
| 19 | Тяга | УЭС 1300120-01 | 1 | 1 | 19 | |||
| 20 | Кронштейн | УЭС 1300150А | 1 | 1 | 20 | |||
| 23 | Вал карданный | 56-2228010 | 1 | 1 | 23 | |||
| 24 | Шайба | УЭС-7-0100407 | 2 | 2 | 24 | |||
| 25 | Кронштейн | УЭС-7-0100504 | 1 | 1 | 25 | |||
| 26 | Ось | УЭС-7-0100602 | 4 | 4 | 26 | |||
| 27 | Кольцо | УЭС-7-0117605 | 1 | 1 | 27 | |||
| 28 | Шайба | КИЛ 0100409 | 9 | 9 | 28 | |||
| 29 | Болт | УЭС 0100601 | 16 | 16 | 29 | |||
| 30 | Болт | УЭС 0100601-02 | 1 | 1 | 30 | |||
| 31 | Гайка | УЭС 0100602 | 16 | 16 | 31 | |||
| 32 | Болт | УЭС 0100603А-07 | 8 | 8 | 32 | |||
| 33 | Шайба | УЭС 0100607 | 17 | 17 | 33 | |||
| 34 | Шайба | УЭС 0100607-01 | 8 | 8 | 34 | |||
| 35 | Ось | УЭС 1400655 | 1 | 1 | 35 | |||
| 38 | Втулка | УЭС 0400815-01 | 2 | 2 | 38 | |||
| 39 | Пластина | УЭС 1300407 | 1 | 1 | 39 | |||
| 42 | Шайба специальная | КУЖ 0201422-01 | 12 | 12 | 42 | |||
| 43 | Шайба | РСМ-10.01.01.418 | 2 | 2 | 43 | |||
| 46 | Болт | Болт | 6 | 6 | 46 | |||
| 58 | Винт | Винт | 3 | 3 | 58 | |||
| 60 | Гайка DIN936 М12х1,5-m-06 | Гайка | 2 | 2 | 60 | |||
| 69 | Кольцо | Кольцо | 1 | 1 | 69 | |||
| 70 | Масленка 1.3 Ц6 | Масленка | 1 | 1 | 70 | |||
| 72 | Ремень | Ремень | 2 | 2 | 72 | |||
| 74 | Шайба | Шайба | 10 | 10 | 74 | |||
| 86 | Шпонка сегментная 5х7.5 | Шпонка | 1 | 1 | 86 | |||
| 92 | Вал | УЭС-7-0117060 | 1 | 1 | 92 | |||
| 93 | Кожух | УЭС 0116000А-01 | 1 | 1 | 93 |
