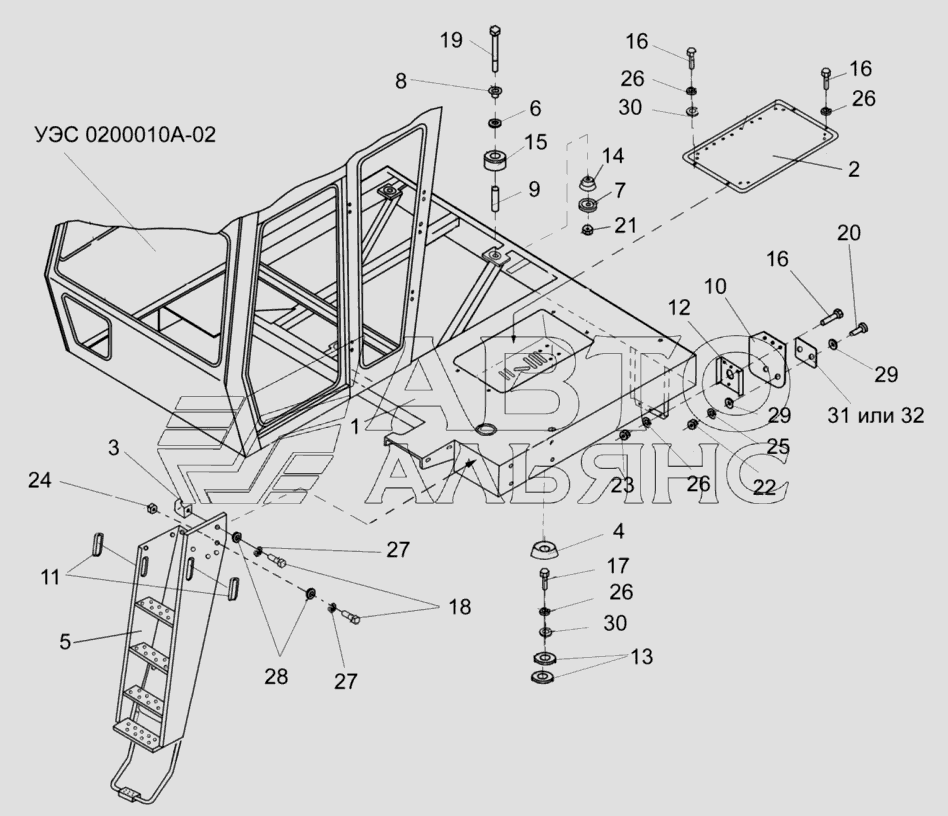

Установка трапа УЭС-7-1000030А
100%
Название детали
Каркас кабины
Заводской номер
УЭС 0200010А-02
Количество на модель
№
Название детали
Площадка входа
Заводской номер
УЭС-7-1000000
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
УЭС-7-1000400
Количество на модель
1
№
2
Название детали
Скоба
Заводской номер
УЭС-7-1000420
Количество на модель
1
№
3
Название детали
Упор
Заводской номер
УЭС 1000580-01
Количество на модель
1
№
4
Название детали
Трап
Заводской номер
УЭС-7-1000030А
Количество на модель
1
№
5
Название детали
Трап
Заводской номер
УЭС-7-1000200А
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
УЭС 0302627
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
УЭС 0302628
Количество на модель
4
№
7
Название детали
Втулка
Заводской номер
УЭС 0302631
Количество на модель
4
№
8
Название детали
Трубка дистанционная
Заводской номер
УЭС 0300849
Количество на модель
4
№
9
Название детали
Брызговик
Заводской номер
УЭС 1000003
Количество на модель
2
№
10
Название детали
Уплотнение
Заводской номер
УЭС 1000005
Количество на модель
2
№
11
Название детали
Брызговик
Заводской номер
УЭС 1000499-01
Количество на модель
2
№
12
Название детали
Пластина
Заводской номер
УЭС 1000511-01
Количество на модель
4
№
13
Название детали
Буфер
Заводской номер
70С-6702024
Количество на модель
4
№
14
Название детали
Амортизатор
Заводской номер
70С-6702029-01
Количество на модель
4
№
15
Название детали
Болт
Заводской номер
Болт
Количество на модель
60
№
16
Название детали
Винт
Заводской номер
Винт
Количество на модель
18
№
20
Название детали
Гайка DIN936 М12х1,5-m-06
Заводской номер
Гайка
Количество на модель
10
№
21
Название детали
Шайба
Заводской номер
Шайба
Количество на модель
72
№
25
Название детали
Световозвращатель
Заводской номер
3202.3731
Количество на модель
2
№
31
Название детали
Световозвращатель боковой
Заводской номер
3212.3731
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Каркас кабины | УЭС 0200010А-02 | |||||||
| 1 | Площадка входа | УЭС-7-1000000 | 1 | 1 | 1 | |||
| 2 | Крышка | УЭС-7-1000400 | 1 | 1 | 2 | |||
| 3 | Скоба | УЭС-7-1000420 | 1 | 1 | 3 | |||
| 4 | Упор | УЭС 1000580-01 | 1 | 1 | 4 | |||
| 5 | Трап | УЭС-7-1000030А | 1 | 1 | 5 | |||
| 5 | Трап | УЭС-7-1000200А | 1 | 1 | 5 | |||
| 6 | Шайба | УЭС 0302627 | 4 | 4 | 6 | |||
| 7 | Шайба | УЭС 0302628 | 4 | 4 | 7 | |||
| 8 | Втулка | УЭС 0302631 | 4 | 4 | 8 | |||
| 9 | Трубка дистанционная | УЭС 0300849 | 4 | 4 | 9 | |||
| 10 | Брызговик | УЭС 1000003 | 2 | 2 | 10 | |||
| 11 | Уплотнение | УЭС 1000005 | 2 | 2 | 11 | |||
| 12 | Брызговик | УЭС 1000499-01 | 2 | 2 | 12 | |||
| 13 | Пластина | УЭС 1000511-01 | 4 | 4 | 13 | |||
| 14 | Буфер | 70С-6702024 | 4 | 4 | 14 | |||
| 15 | Амортизатор | 70С-6702029-01 | 4 | 4 | 15 | |||
| 16 | Болт | Болт | 60 | 60 | 16 | |||
| 20 | Винт | Винт | 18 | 18 | 20 | |||
| 21 | Гайка DIN936 М12х1,5-m-06 | Гайка | 10 | 10 | 21 | |||
| 25 | Шайба | Шайба | 72 | 72 | 25 | |||
| 31 | Световозвращатель | 3202.3731 | 2 | 2 | 31 | |||
| 32 | Световозвращатель боковой | 3212.3731 | 2 | 2 | 32 |
