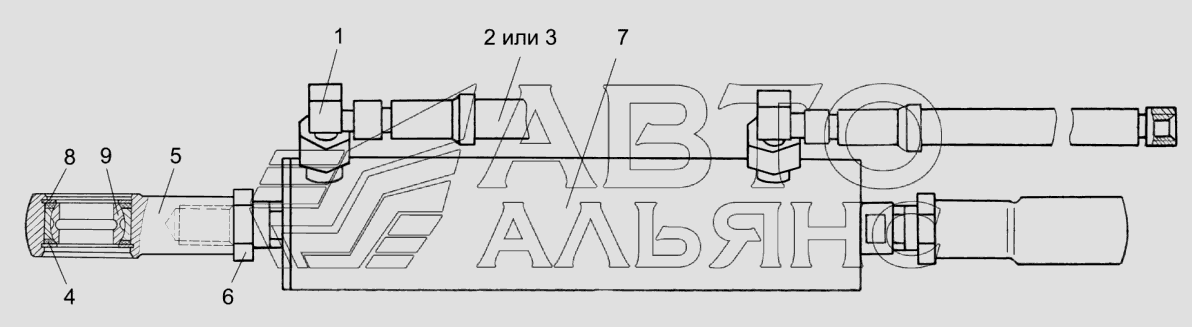

Гидроцилиндр УЭС 0603800-03
100%
Название детали
Гидроцилиндр
Заводской номер
УЭС 0603800-03
Количество на модель
1
№
Название детали
Шарнир
Заводской номер
РСМ 10.02.02.170А
Количество на модель
2
№
Название детали
Угольник
Заводской номер
УЭС 0602060
Количество на модель
2
№
1
Название детали
Рукав высокого давления II-8 армированный L=510 мм
Заводской номер
Н.036.87.01.050
Количество на модель
1
№
2
Название детали
Рукав высокого давления
Заводской номер
Н.036.87.01.090
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
РСМ 10.02.02.007А
Количество на модель
2
№
4
Название детали
Корпус шарнира
Заводской номер
РСМ 10.02.02.638
Количество на модель
1
№
5
Название детали
Гайка DIN936 М12х1,5-m-06
Заводской номер
Гайка
Количество на модель
2
№
6
Название детали
Гидроцилиндр
Заводской номер
УЭС 0109040-03
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
Кольцо
Количество на модель
1
№
8
Название детали
Подшипник ШС-30-3635
Заводской номер
ШС-30-3635
Количество на модель
2
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | УЭС 0603800-03 | 1 | 1 | |||||
| Шарнир | РСМ 10.02.02.170А | 2 | 2 | |||||
| 1 | Угольник | УЭС 0602060 | 2 | 2 | 1 | |||
| 2 | Рукав высокого давления II-8 армированный L=510 мм | Н.036.87.01.050 | 1 | 1 | 2 | |||
| 3 | Рукав высокого давления | Н.036.87.01.090 | 1 | 1 | 3 | |||
| 4 | Кольцо | РСМ 10.02.02.007А | 2 | 2 | 4 | |||
| 5 | Корпус шарнира | РСМ 10.02.02.638 | 1 | 1 | 5 | |||
| 6 | Гайка DIN936 М12х1,5-m-06 | Гайка | 2 | 2 | 6 | |||
| 7 | Гидроцилиндр | УЭС 0109040-03 | 1 | 1 | 7 | |||
| 8 | Кольцо | Кольцо | 1 | 1 | 8 | |||
| 9 | Подшипник ШС-30-3635 | ШС-30-3635 | 2 | 2 | 9 |
