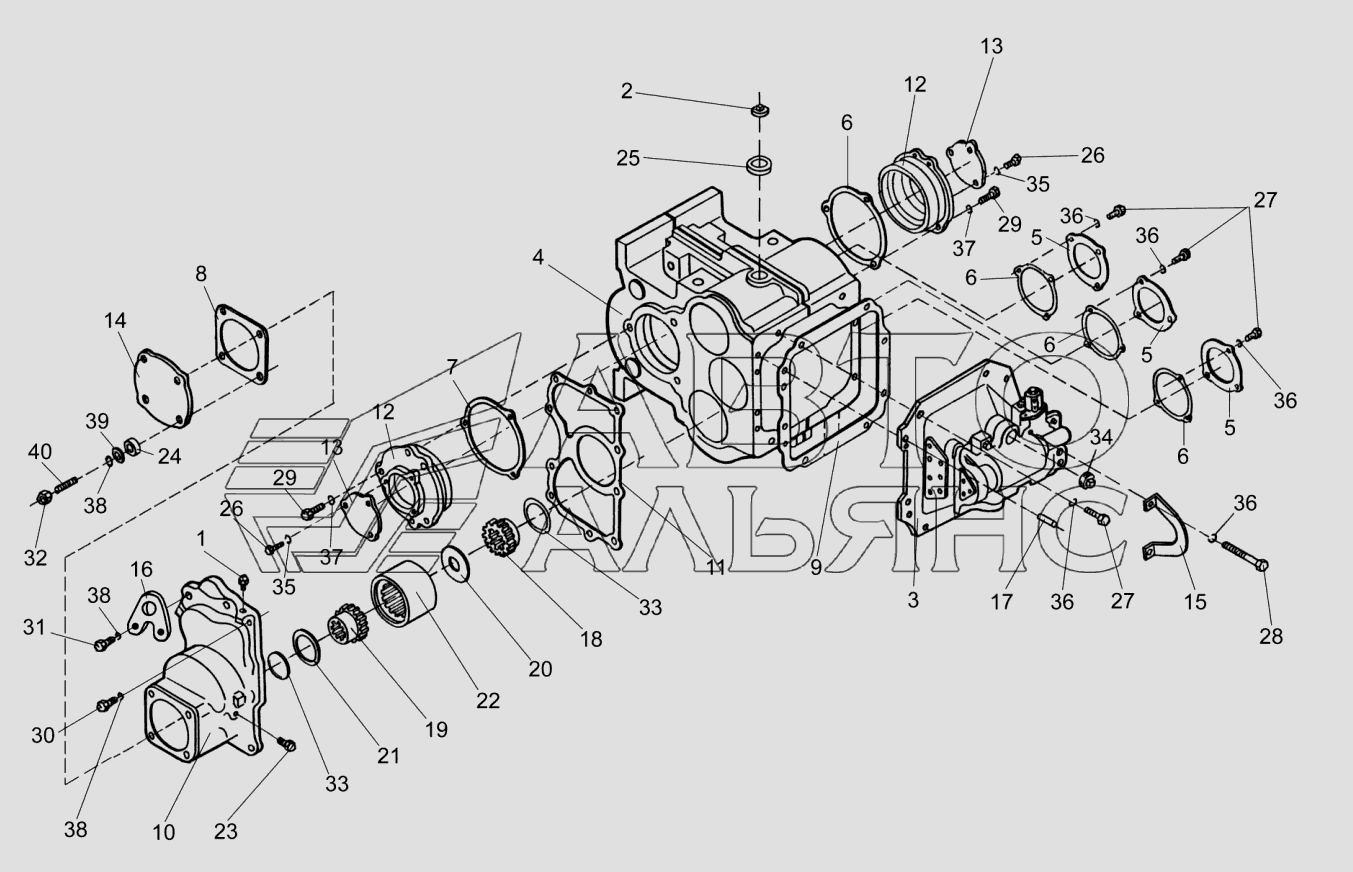

Коробка диапазонов 3518020-46150 (корпус, крышки)
100%
Название детали
Сапун
Заводской номер
34-4-1-17А
Количество на модель
1
№
1
Название детали
Пробка магнитная
Заводской номер
3518020-43450
Количество на модель
1
№
2
Название детали
Механизм переключения диапазонов
Заводской номер
3518020-46160
Количество на модель
1
№
3
Название детали
Корпус коробки диапазонов
Заводской номер
3518020-46170
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
3518020-40009
Количество на модель
3
№
5
Название детали
Проклладка крышки
Заводской номер
3518020-40011
Количество на модель
3
№
6
Название детали
Прокладка стакана
Заводской номер
3518020-40012
Количество на модель
2
№
7
Название детали
Прокладка гидромотора
Заводской номер
3518020-40019
Количество на модель
1
№
8
Название детали
Прокладка механизма переключения
Заводской номер
3518020-40084
Количество на модель
1
№
9
Название детали
Корпус установки гидромотора
Заводской номер
3518020-40201
Количество на модель
1
№
10
Название детали
Прокладка корпуса
Заводской номер
3518020-40209
Количество на модель
1
№
11
Название детали
Стакан установки дифференциала
Заводской номер
3518020-41001
Количество на модель
2
№
12
Название детали
Крышка
Заводской номер
3518020-44039
Количество на модель
2
№
13
Название детали
Крышка
Заводской номер
3518020-44041
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
3518020-44278
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
3518020-44279
Количество на модель
1
№
16
Название детали
Штифт установочный
Заводской номер
3518020-46024
Количество на модель
2
№
17
Название детали
Полумуфта первичного вала
Заводской номер
3518020-46132
Количество на модель
1
№
18
Название детали
Полумуфта гидромотора
Заводской номер
3518020-46133
Количество на модель
1
№
19
Название детали
Кольцо полу муфты гидромотора
Заводской номер
3518020-46134
Количество на модель
1
№
20
Название детали
Кольцо дистанционное полумуфты
Заводской номер
3518020-46135
Количество на модель
2
№
21
Название детали
Втулка шлицевая полумуфты
Заводской номер
3518020-46136
Количество на модель
1
№
22
Название детали
Пробка
Заводской номер
3518020-46523
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
3518020-48006
Количество на модель
4
№
24
Название детали
Кольцо уплотняющее
Заводской номер
МК-23М.03.009
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
Болт
Количество на модель
6
№
26
Название детали
Гайка DIN936 М12х1,5-m-06
Заводской номер
Гайка
Количество на модель
4
№
32
Название детали
Кольцо
Заводской номер
Кольцо
Количество на модель
2
№
33
Название детали
Пробка
Заводской номер
Пробка
Количество на модель
2
№
34
Название детали
Шайба
Заводской номер
Шайба
Количество на модель
6
№
35
Название детали
Шпилька
Заводской номер
Шпилька
Количество на модель
4
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сапун | 34-4-1-17А | 1 | 1 | 1 | |||
| 2 | Пробка магнитная | 3518020-43450 | 1 | 1 | 2 | |||
| 3 | Механизм переключения диапазонов | 3518020-46160 | 1 | 1 | 3 | |||
| 4 | Корпус коробки диапазонов | 3518020-46170 | 1 | 1 | 4 | |||
| 5 | Крышка | 3518020-40009 | 3 | 3 | 5 | |||
| 6 | Проклладка крышки | 3518020-40011 | 3 | 3 | 6 | |||
| 7 | Прокладка стакана | 3518020-40012 | 2 | 2 | 7 | |||
| 8 | Прокладка гидромотора | 3518020-40019 | 1 | 1 | 8 | |||
| 9 | Прокладка механизма переключения | 3518020-40084 | 1 | 1 | 9 | |||
| 10 | Корпус установки гидромотора | 3518020-40201 | 1 | 1 | 10 | |||
| 11 | Прокладка корпуса | 3518020-40209 | 1 | 1 | 11 | |||
| 12 | Стакан установки дифференциала | 3518020-41001 | 2 | 2 | 12 | |||
| 13 | Крышка | 3518020-44039 | 2 | 2 | 13 | |||
| 14 | Крышка | 3518020-44041 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 3518020-44278 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 3518020-44279 | 1 | 1 | 16 | |||
| 17 | Штифт установочный | 3518020-46024 | 2 | 2 | 17 | |||
| 18 | Полумуфта первичного вала | 3518020-46132 | 1 | 1 | 18 | |||
| 19 | Полумуфта гидромотора | 3518020-46133 | 1 | 1 | 19 | |||
| 20 | Кольцо полу муфты гидромотора | 3518020-46134 | 1 | 1 | 20 | |||
| 21 | Кольцо дистанционное полумуфты | 3518020-46135 | 2 | 2 | 21 | |||
| 22 | Втулка шлицевая полумуфты | 3518020-46136 | 1 | 1 | 22 | |||
| 23 | Пробка | 3518020-46523 | 1 | 1 | 23 | |||
| 24 | Втулка | 3518020-48006 | 4 | 4 | 24 | |||
| 25 | Кольцо уплотняющее | МК-23М.03.009 | 1 | 1 | 25 | |||
| 26 | Болт | Болт | 6 | 6 | 26 | |||
| 32 | Гайка DIN936 М12х1,5-m-06 | Гайка | 4 | 4 | 32 | |||
| 33 | Кольцо | Кольцо | 2 | 2 | 33 | |||
| 34 | Пробка | Пробка | 2 | 2 | 34 | |||
| 35 | Шайба | Шайба | 6 | 6 | 35 | |||
| 40 | Шпилька | Шпилька | 4 | 4 | 40 |
