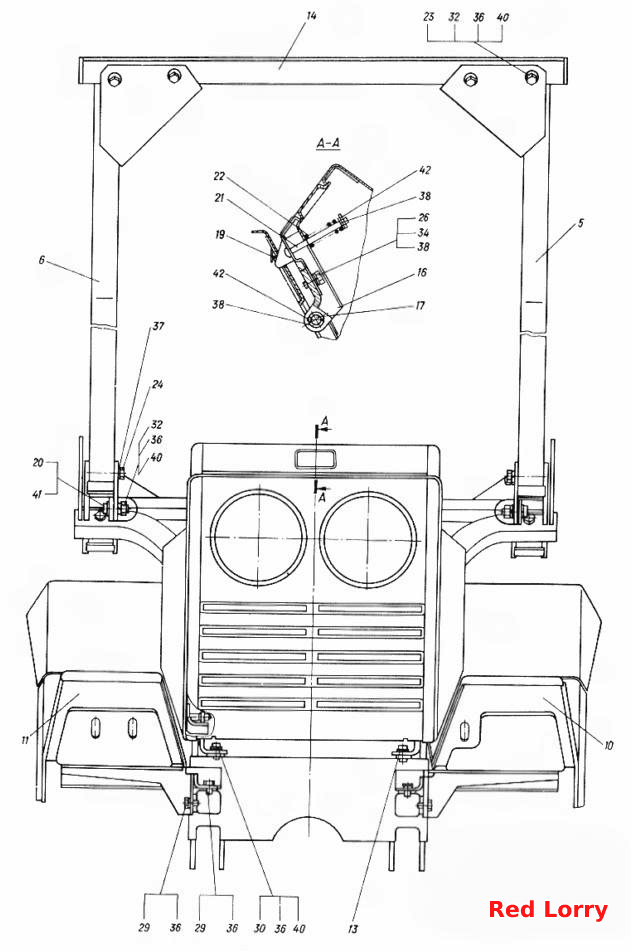

Облицовка
100%
Название детали
Облицовка
Заводской номер
010.47.001
Количество на модель
№
Название детали
Стойка
Заводской номер
010.47.015
Количество на модель
1
№
5
Название детали
Стойка
Заводской номер
010.47.015-01
Количество на модель
1
№
6
Название детали
Подножка
Заводской номер
010.47.020
Количество на модель
1
№
10
Название детали
Подножка
Заводской номер
010.47.020-01
Количество на модель
1
№
11
Название детали
Подставка
Заводской номер
010.47.026
Количество на модель
1
№
13
Название детали
Поперечина верхняя
Заводской номер
010.47.027
Количество на модель
1
№
14
Название детали
Защелка
Заводской номер
010.47.125
Количество на модель
1
№
16
Название детали
Ось защелки
Заводской номер
010.47.131
Количество на модель
1
№
17
Название детали
Пружина
Заводской номер
010.47.135
Количество на модель
1
№
19
Название детали
Вот
Заводской номер
010.47.139
Количество на модель
2
№
20
Название детали
Вот
Заводской номер
08.47.139
Количество на модель
1
№
21
Название детали
Пружина
Заводской номер
150.37.496
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М10х65.7795
Количество на модель
12
№
23
Название детали
Болт
Заводской номер
М12х60.7795
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
М6х12.7796
Количество на модель
10
№
26
Название детали
Болт
Заводской номер
М10х16.7796
Количество на модель
6
№
29
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
2
№
30
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
14
№
32
Название детали
Шайба
Заводской номер
6.65Г.6402
Количество на модель
10
№
34
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
22
№
36
Название детали
Шайба
Заводской номер
12.65Г.6402
Количество на модель
4
№
37
Название детали
Шайба
Заводской номер
6.04.11371
Количество на модель
12
№
38
Название детали
Шайба
Заводской номер
10.04.11371
Количество на модель
24
№
40
Название детали
Шайба
Заводской номер
12.04.11371
Количество на модель
2
№
41
Название детали
Шплинт
Заводской номер
2х10.397
Количество на модель
3
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Облицовка | 010.47.001 | |||||||
| 5 | Стойка | 010.47.015 | 1 | 1 | 5 | |||
| 6 | Стойка | 010.47.015-01 | 1 | 1 | 6 | |||
| 10 | Подножка | 010.47.020 | 1 | 1 | 10 | |||
| 11 | Подножка | 010.47.020-01 | 1 | 1 | 11 | |||
| 13 | Подставка | 010.47.026 | 1 | 1 | 13 | |||
| 14 | Поперечина верхняя | 010.47.027 | 1 | 1 | 14 | |||
| 16 | Защелка | 010.47.125 | 1 | 1 | 16 | |||
| 17 | Ось защелки | 010.47.131 | 1 | 1 | 17 | |||
| 19 | Пружина | 010.47.135 | 1 | 1 | 19 | |||
| 20 | Вот | 010.47.139 | 2 | 2 | 20 | |||
| 21 | Вот | 08.47.139 | 1 | 1 | 21 | |||
| 22 | Пружина | 150.37.496 | 1 | 1 | 22 | |||
| 23 | Болт | М10х65.7795 | 12 | 12 | 23 | |||
| 24 | Болт | М12х60.7795 | 2 | 2 | 24 | |||
| 26 | Болт | М6х12.7796 | 10 | 10 | 26 | |||
| 29 | Болт | М10х16.7796 | 6 | 6 | 29 | |||
| 30 | Болт | М10х20.7796 | 2 | 2 | 30 | |||
| 32 | Гайка | М10.5915 | 14 | 14 | 32 | |||
| 34 | Шайба | 6.65Г.6402 | 10 | 10 | 34 | |||
| 36 | Шайба | 10.65Г.6402 | 22 | 22 | 36 | |||
| 37 | Шайба | 12.65Г.6402 | 4 | 4 | 37 | |||
| 38 | Шайба | 6.04.11371 | 12 | 12 | 38 | |||
| 40 | Шайба | 10.04.11371 | 24 | 24 | 40 | |||
| 41 | Шайба | 12.04.11371 | 2 | 2 | 41 | |||
| 42 | Шплинт | 2х10.397 | 3 | 3 | 42 |
