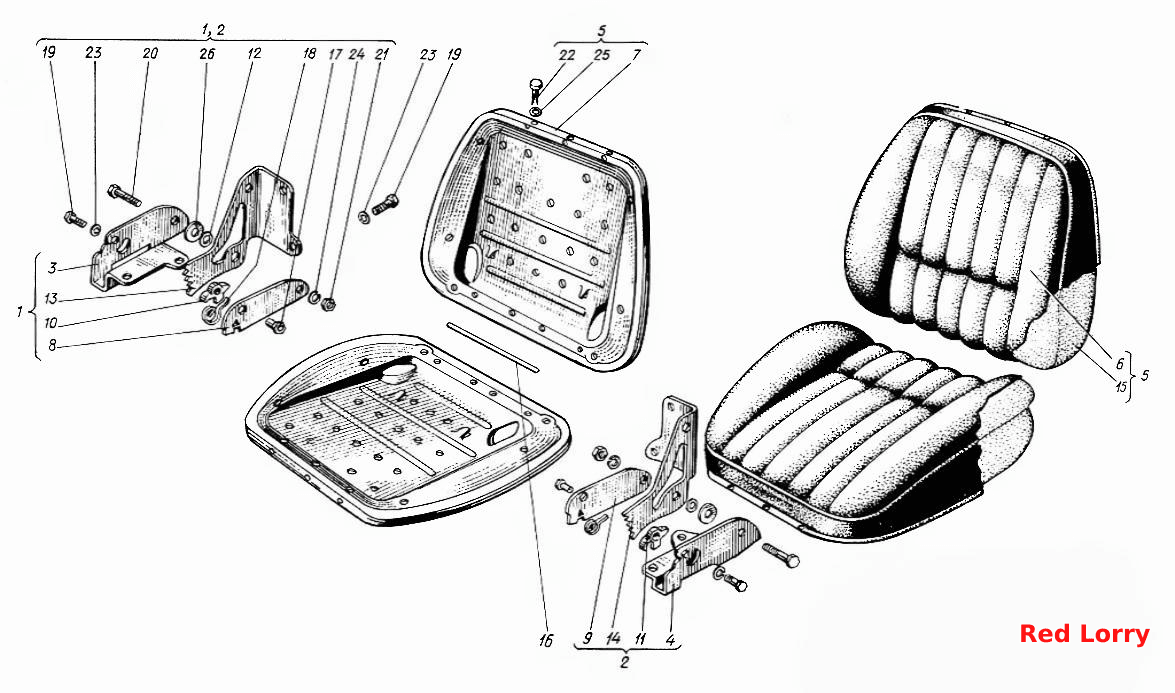

Сиденье
100%
Название детали
Сиденье в сборе
Заводской номер
70-6800010-01
Количество на модель
№
Название детали
Замок в сборе
Заводской номер
70-6800015-01
Количество на модель
1
№
1
Название детали
Замок в сборе
Заводской номер
70-6800020-01
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
А75.04.110
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
А75.04.110-01
Количество на модель
1
№
4
Название детали
Подушка в сборе
Заводской номер
70-6803010
Количество на модель
2
№
5
Название детали
Чехол
Заводской номер
70-6803020
Количество на модель
2
№
6
Название детали
Основание
Заводской номер
70-6803060
Количество на модель
1
№
7
Название детали
Корпус правый
Заводской номер
70-6800011
Количество на модель
1
№
8
Название детали
Корпус левый
Заводской номер
70-6800011-01
Количество на модель
1
№
9
Название детали
Защелка левая
Заводской номер
70-6800012
Количество на модель
1
№
10
Название детали
Защелка правая
Заводской номер
70-6800012-01
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
70-6800013
Количество на модель
2
№
12
Название детали
Кронштейн правый
Заводской номер
70-6800014
Количество на модель
1
№
13
Название детали
Кронштейн левый
Заводской номер
70-6800021
Количество на модель
1
№
14
Название детали
Подушка
Заводской номер
70-6803011
Количество на модель
2
№
15
Название детали
Ось
Заводской номер
70-6803012
Количество на модель
2
№
16
Название детали
Палец
Заводской номер
70-6804017
Количество на модель
2
№
17
Название детали
Пружина
Заводской номер
А35-6105008
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
10
№
19
Название детали
Болт
Заводской номер
М12х45.7796
Количество на модель
2
№
20
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
2
№
21
Название детали
Штифт
Заводской номер
4х12
Количество на модель
18
№
22
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
10
№
23
Название детали
Шайба
Заводской номер
12.ОТ.65Г.6402
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
5.01.11371
Количество на модель
18
№
25
Название детали
Шайба
Заводской номер
20.04.11371
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сиденье в сборе | 70-6800010-01 | |||||||
| 1 | Замок в сборе | 70-6800015-01 | 1 | 1 | 1 | |||
| 2 | Замок в сборе | 70-6800020-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн | А75.04.110 | 1 | 1 | 3 | |||
| 4 | Кронштейн | А75.04.110-01 | 1 | 1 | 4 | |||
| 5 | Подушка в сборе | 70-6803010 | 2 | 2 | 5 | |||
| 6 | Чехол | 70-6803020 | 2 | 2 | 6 | |||
| 7 | Основание | 70-6803060 | 1 | 1 | 7 | |||
| 8 | Корпус правый | 70-6800011 | 1 | 1 | 8 | |||
| 9 | Корпус левый | 70-6800011-01 | 1 | 1 | 9 | |||
| 10 | Защелка левая | 70-6800012 | 1 | 1 | 10 | |||
| 11 | Защелка правая | 70-6800012-01 | 1 | 1 | 11 | |||
| 12 | Втулка | 70-6800013 | 2 | 2 | 12 | |||
| 13 | Кронштейн правый | 70-6800014 | 1 | 1 | 13 | |||
| 14 | Кронштейн левый | 70-6800021 | 1 | 1 | 14 | |||
| 15 | Подушка | 70-6803011 | 2 | 2 | 15 | |||
| 16 | Ось | 70-6803012 | 2 | 2 | 16 | |||
| 17 | Палец | 70-6804017 | 2 | 2 | 17 | |||
| 18 | Пружина | А35-6105008 | 2 | 2 | 18 | |||
| 19 | Болт | М8х16.7796 | 10 | 10 | 19 | |||
| 20 | Болт | М12х45.7796 | 2 | 2 | 20 | |||
| 21 | Гайка | М12.5915 | 2 | 2 | 21 | |||
| 22 | Штифт | 4х12 | 18 | 18 | 22 | |||
| 23 | Шайба | 8.65Г.6402 | 10 | 10 | 23 | |||
| 24 | Шайба | 12.ОТ.65Г.6402 | 2 | 2 | 24 | |||
| 25 | Шайба | 5.01.11371 | 18 | 18 | 25 | |||
| 26 | Шайба | 20.04.11371 | 2 | 2 | 26 |
