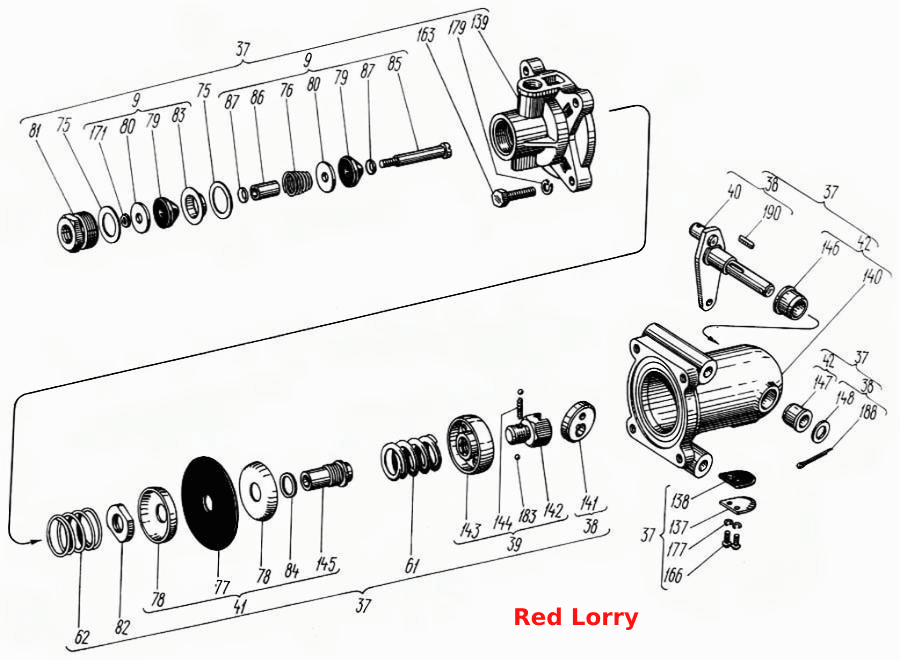

Пневматическая система
100%
Название детали
Пневматическая система
Заводской номер
150.64.001
Количество на модель
1
№
Название детали
Клапан тормозного крана в сборе
Заводской номер
130-3514210-А2
Количество на модель
1
№
9
Название детали
Кран тормозной
Заводской номер
А29.61.000
Количество на модель
1
№
37
Название детали
Корпус
Заводской номер
А29.61.100
Количество на модель
1
№
38
Название детали
Тарелка пружины
Заводской номер
А29.61.200
Количество на модель
1
№
39
Название детали
Бал
Заводской номер
А29.61.400
Количество на модель
1
№
40
Название детали
Диафрагма
Заводской номер
А29.61.500
Количество на модель
1
№
41
Название детали
Корпус
Заводской номер
А29.61.700
Количество на модель
1
№
42
Название детали
Пружина
Заводской номер
36-3003079-Б
Количество на модель
1
№
61
Название детали
Пружина
Заводской номер
50-4608057
Количество на модель
1
№
62
Название детали
Прокладка
Заводской номер
127-3514237-А
Количество на модель
2
№
75
Название детали
Пружина
Заводской номер
127-3514238
Количество на модель
1
№
76
Название детали
Диафрагма тормозного крана
Заводской номер
130-3514080
Количество на модель
1
№
77
Название детали
Шайба диафрагмы тормозного крана
Заводской номер
130-3514091
Количество на модель
1
№
78
Название детали
Конус клапана
Заводской номер
130-3514211
Количество на модель
2
№
79
Название детали
Шайба клапана тормозного крана большая
Заводской номер
130-3514213
Количество на модель
2
№
80
Название детали
Пробка
Заводской номер
130-3614217
Количество на модель
1
№
81
Название детали
Гайка
Заводской номер
130-3614219
Количество на модель
1
№
82
Название детали
Седло клапана
Заводской номер
130-3514232
Количество на модель
1
№
83
Название детали
Прокладка выпускного седла клапана тормозного крана
Заводской номер
130-3514236
Количество на модель
1
№
84
Название детали
Стержень клапана тормозного крана
Заводской номер
130-3514240-В
Количество на модель
1
№
85
Название детали
Трубка стержня клапана тормозного крана
Заводской номер
130-3514243
Количество на модель
1
№
86
Название детали
Шайба клапана
Заводской номер
130-3514285
Количество на модель
2
№
87
Название детали
Клапан
Заводской номер
А29.61.002
Количество на модель
1
№
137
Название детали
Прижим
Заводской номер
А29.61.003
Количество на модель
1
№
138
Название детали
Крышка
Заводской номер
А29.61.006
Количество на модель
1
№
139
Название детали
Корпус
Заводской номер
А29.61.101
Количество на модель
1
№
140
Название детали
Кулачок
Заводской номер
А29.61.102
Количество на модель
1
№
141
Название детали
Винт направляющий
Заводской номер
А29.61.201
Количество на модель
1
№
142
Название детали
Тарелка пружины
Заводской номер
А29.61.202
Количество на модель
1
№
143
Название детали
Пружина
Заводской номер
А29.61.203
Количество на модель
1
№
144
Название детали
Седло
Заводской номер
А29.61.502
Количество на модель
1
№
145
Название детали
Втулка
Заводской номер
А29.61.701
Количество на модель
1
№
146
Название детали
Втулка
Заводской номер
А29.61.702
Количество на модель
1
№
147
Название детали
Шайба
Заводской номер
А29.61.703
Количество на модель
1
№
148
Название детали
Болт М8-6gх25.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх25.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
163
Название детали
Винт В1М5-6gх10.58.016 ГОСТ 17473-80
Заводской номер
Винт В1М5-6gх10.58.016 ГОСТ 17473-80
Количество на модель
2
№
166
Название детали
Гайка М4.6.016 ГОСТ 5927-70
Заводской номер
Гайка М4.6.016 ГОСТ 5927-70
Количество на модель
1
№
171
Название детали
Шайба 5 65Г 05 ГОСТ 6402-70
Заводской номер
Шайба 5 65Г 05 ГОСТ 6402-70
Количество на модель
2
№
177
Название детали
Шарик Б 3-100 ГОСТ 3722-81
Заводской номер
Шарик Б 3-100 ГОСТ 3722-81
Количество на модель
2
№
183
Название детали
Шплинт 3,2х20.001 ГОСТ 397-79
Заводской номер
Шплинт 3,2х20.001 ГОСТ 397-79
Количество на модель
1
№
188
Название детали
Шпонка 2-4х4х12 ГОСТ 23360-78
Заводской номер
Шпонка 2-4х4х12 ГОСТ 23360-78
Количество на модель
1
№
190
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пневматическая система | 150.64.001 | 1 | 1 | |||||
| 9 | Клапан тормозного крана в сборе | 130-3514210-А2 | 1 | 1 | 9 | |||
| 37 | Кран тормозной | А29.61.000 | 1 | 1 | 37 | |||
| 38 | Корпус | А29.61.100 | 1 | 1 | 38 | |||
| 39 | Тарелка пружины | А29.61.200 | 1 | 1 | 39 | |||
| 40 | Бал | А29.61.400 | 1 | 1 | 40 | |||
| 41 | Диафрагма | А29.61.500 | 1 | 1 | 41 | |||
| 42 | Корпус | А29.61.700 | 1 | 1 | 42 | |||
| 61 | Пружина | 36-3003079-Б | 1 | 1 | 61 | |||
| 62 | Пружина | 50-4608057 | 1 | 1 | 62 | |||
| 75 | Прокладка | 127-3514237-А | 2 | 2 | 75 | |||
| 76 | Пружина | 127-3514238 | 1 | 1 | 76 | |||
| 77 | Диафрагма тормозного крана | 130-3514080 | 1 | 1 | 77 | |||
| 78 | Шайба диафрагмы тормозного крана | 130-3514091 | 1 | 1 | 78 | |||
| 79 | Конус клапана | 130-3514211 | 2 | 2 | 79 | |||
| 80 | Шайба клапана тормозного крана большая | 130-3514213 | 2 | 2 | 80 | |||
| 81 | Пробка | 130-3614217 | 1 | 1 | 81 | |||
| 82 | Гайка | 130-3614219 | 1 | 1 | 82 | |||
| 83 | Седло клапана | 130-3514232 | 1 | 1 | 83 | |||
| 84 | Прокладка выпускного седла клапана тормозного крана | 130-3514236 | 1 | 1 | 84 | |||
| 85 | Стержень клапана тормозного крана | 130-3514240-В | 1 | 1 | 85 | |||
| 86 | Трубка стержня клапана тормозного крана | 130-3514243 | 1 | 1 | 86 | |||
| 87 | Шайба клапана | 130-3514285 | 2 | 2 | 87 | |||
| 137 | Клапан | А29.61.002 | 1 | 1 | 137 | |||
| 138 | Прижим | А29.61.003 | 1 | 1 | 138 | |||
| 139 | Крышка | А29.61.006 | 1 | 1 | 139 | |||
| 140 | Корпус | А29.61.101 | 1 | 1 | 140 | |||
| 141 | Кулачок | А29.61.102 | 1 | 1 | 141 | |||
| 142 | Винт направляющий | А29.61.201 | 1 | 1 | 142 | |||
| 143 | Тарелка пружины | А29.61.202 | 1 | 1 | 143 | |||
| 144 | Пружина | А29.61.203 | 1 | 1 | 144 | |||
| 145 | Седло | А29.61.502 | 1 | 1 | 145 | |||
| 146 | Втулка | А29.61.701 | 1 | 1 | 146 | |||
| 147 | Втулка | А29.61.702 | 1 | 1 | 147 | |||
| 148 | Шайба | А29.61.703 | 1 | 1 | 148 | |||
| 163 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | 2 | 2 | 163 | |||
| 166 | Винт В1М5-6gх10.58.016 ГОСТ 17473-80 | Винт В1М5-6gх10.58.016 ГОСТ 17473-80 | 2 | 2 | 166 | |||
| 171 | Гайка М4.6.016 ГОСТ 5927-70 | Гайка М4.6.016 ГОСТ 5927-70 | 1 | 1 | 171 | |||
| 177 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 | 2 | 2 | 177 | |||
| 183 | Шарик Б 3-100 ГОСТ 3722-81 | Шарик Б 3-100 ГОСТ 3722-81 | 2 | 2 | 183 | |||
| 188 | Шплинт 3,2х20.001 ГОСТ 397-79 | Шплинт 3,2х20.001 ГОСТ 397-79 | 1 | 1 | 188 | |||
| 190 | Шпонка 2-4х4х12 ГОСТ 23360-78 | Шпонка 2-4х4х12 ГОСТ 23360-78 | 1 | 1 | 190 |
