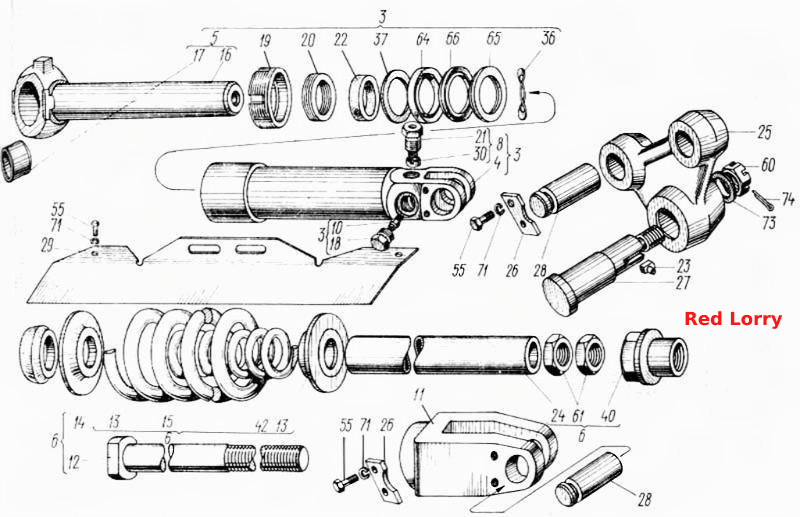

Колесо направляющее с натяжным и амортизирующим устройством
100%
Название детали
Колено направляющее с натяжными амортизирующим устройством
Заводской номер
150.32.001-2А
Количество на модель
2
№
Название детали
Гидронатяжитель гусеницы
Заводской номер
150.32.013-1Б
Количество на модель
1
№
3
Название детали
Корпус цилиндра
Заводской номер
150.32.015-2
Количество на модель
1
№
4
Название детали
Шток
Заводской номер
150.32.016-3
Количество на модель
1
№
5
Название детали
Устройстве амортизирующее
Заводской номер
150.32.021
Количество на модель
1
№
6
Название детали
Клапан предохранительный
Заводской номер
150.32.024
Количество на модель
1
№
8
Название детали
Масленка
Заводской номер
А62.03.100
Количество на модель
1
№
10
Название детали
Вилка
Заводской номер
150.32.106
Количество на модель
1
№
11
Название детали
Болт натяжной
Заводской номер
150.32.107
Количество на модель
1
№
12
Название детали
Упор
Заводской номер
150.32.108
Количество на модель
2
№
13
Название детали
Яблоко упорное
Заводской номер
150.32.109
Количество на модель
1
№
14
Название детали
Пружина большая
Заводской номер
150.32.110А
Количество на модель
1
№
15
Название детали
Шток
Заводской номер
150.32.114-3
Количество на модель
1
№
16
Название детали
Втулка штока
Заводской номер
150.32.115
Количество на модель
1
№
17
Название детали
Пробка
Заводской номер
150.32.124
Количество на модель
1
№
18
Название детали
Гайка поджимная
Заводской номер
150.32.126-1
Количество на модель
1
№
19
Название детали
Чистик
Заводской номер
150.32.127
Количество на модель
15
№
20
Название детали
Корпус клапана
Заводской номер
150.32.128-2
Количество на модель
1
№
21
Название детали
Сальник
Заводской номер
150.32.130
Количество на модель
1
№
22
Название детали
Сухарь
Заводской номер
150.32.131
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
150.32.134-1
Количество на модель
1
№
24
Название детали
Звено промежуточное
Заводской номер
150.32.135
Количество на модель
1
№
25
Название детали
Плайка
Заводской номер
150.32.141
Количество на модель
2
№
26
Название детали
Ось .звена
Заводской номер
150.32.142
Количество на модель
1
№
27
Название детали
Палец
Заводской номер
150.32.143
Количество на модель
2
№
28
Название детали
Щиток
Заводской номер
150.32.144-2
Количество на модель
1
№
29
Название детали
Клапан
Заводской номер
150.32.148-1
Количество на модель
1
№
30
Название детали
Пружина
Заводской номер
150.32.171
Количество на модель
1
№
36
Название детали
Шайба нажимная
Заводской номер
150.32.173
Количество на модель
1
№
37
Название детали
Гайка регулировочная натяжения
Заводской номер
77.32.107А
Количество на модель
1
№
40
Название детали
Пружина малая
Заводской номер
77.32.116
Количество на модель
1
№
42
Название детали
Болт М10-6gх16.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх16.88.35.019 ГОСТ 7796-70
Количество на модель
6
№
55
Название детали
Гайка М24х2-6Н.8.0112 ГОСТ 5933-73
Заводской номер
Гайка М24х2-6Н.8.0112 ГОСТ 5933-73
Количество на модель
1
№
60
Название детали
Гайка М36х3-6Н.8.019 ГОСТ 5915-70
Заводской номер
Гайка М36х3-6Н.8.019 ГОСТ 5915-70
Количество на модель
2
№
61
Название детали
Кольцо нажимное КН 50х70-1 ГОСТ 22704-77
Заводской номер
Кольцо нажимное КН 50х70-1 ГОСТ 22704-77
Количество на модель
1
№
64
Название детали
Кольцо опорное КО 50х70-1 ГОСТ 22704-77
Заводской номер
Кольцо опорное КО 50х70-1 ГОСТ 22704-77
Количество на модель
1
№
65
Название детали
Манжета М 50х70-1 ГОСТ 22704-77
Заводской номер
Манжета М 50х70-1 ГОСТ 22704-77
Количество на модель
5
№
66
Название детали
Шайба 10 65Г 05 ГОСТ 6402-70
Заводской номер
Шайба 10 65Г 05 ГОСТ 6402-70
Количество на модель
6
№
71
Название детали
Шайба 24.04.0115 ГОСТ 11371-78
Заводской номер
Шайба 24.04.0115 ГОСТ 11371-78
Количество на модель
1
№
73
Название детали
Шплинт 5х36.016 ГОСТ 397-79
Заводской номер
Шплинт 5х36.016 ГОСТ 397-79
Количество на модель
1
№
74
Название детали
Болт
Заводской номер
150.37.338
Количество на модель
2
№
172
Название детали
Шайба стопорная
Заводской номер
150.37.340
Количество на модель
2
№
173
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Колено направляющее с натяжными амортизирующим устройством | 150.32.001-2А | 2 | 2 | |||||
| 3 | Гидронатяжитель гусеницы | 150.32.013-1Б | 1 | 1 | 3 | |||
| 4 | Корпус цилиндра | 150.32.015-2 | 1 | 1 | 4 | |||
| 5 | Шток | 150.32.016-3 | 1 | 1 | 5 | |||
| 6 | Устройстве амортизирующее | 150.32.021 | 1 | 1 | 6 | |||
| 8 | Клапан предохранительный | 150.32.024 | 1 | 1 | 8 | |||
| 10 | Масленка | А62.03.100 | 1 | 1 | 10 | |||
| 11 | Вилка | 150.32.106 | 1 | 1 | 11 | |||
| 12 | Болт натяжной | 150.32.107 | 1 | 1 | 12 | |||
| 13 | Упор | 150.32.108 | 2 | 2 | 13 | |||
| 14 | Яблоко упорное | 150.32.109 | 1 | 1 | 14 | |||
| 15 | Пружина большая | 150.32.110А | 1 | 1 | 15 | |||
| 16 | Шток | 150.32.114-3 | 1 | 1 | 16 | |||
| 17 | Втулка штока | 150.32.115 | 1 | 1 | 17 | |||
| 18 | Пробка | 150.32.124 | 1 | 1 | 18 | |||
| 19 | Гайка поджимная | 150.32.126-1 | 1 | 1 | 19 | |||
| 20 | Чистик | 150.32.127 | 15 | 15 | 20 | |||
| 21 | Корпус клапана | 150.32.128-2 | 1 | 1 | 21 | |||
| 22 | Сальник | 150.32.130 | 1 | 1 | 22 | |||
| 23 | Сухарь | 150.32.131 | 1 | 1 | 23 | |||
| 24 | Труба | 150.32.134-1 | 1 | 1 | 24 | |||
| 25 | Звено промежуточное | 150.32.135 | 1 | 1 | 25 | |||
| 26 | Плайка | 150.32.141 | 2 | 2 | 26 | |||
| 27 | Ось .звена | 150.32.142 | 1 | 1 | 27 | |||
| 28 | Палец | 150.32.143 | 2 | 2 | 28 | |||
| 29 | Щиток | 150.32.144-2 | 1 | 1 | 29 | |||
| 30 | Клапан | 150.32.148-1 | 1 | 1 | 30 | |||
| 36 | Пружина | 150.32.171 | 1 | 1 | 36 | |||
| 37 | Шайба нажимная | 150.32.173 | 1 | 1 | 37 | |||
| 40 | Гайка регулировочная натяжения | 77.32.107А | 1 | 1 | 40 | |||
| 42 | Пружина малая | 77.32.116 | 1 | 1 | 42 | |||
| 55 | Болт М10-6gх16.88.35.019 ГОСТ 7796-70 | Болт М10-6gх16.88.35.019 ГОСТ 7796-70 | 6 | 6 | 55 | |||
| 60 | Гайка М24х2-6Н.8.0112 ГОСТ 5933-73 | Гайка М24х2-6Н.8.0112 ГОСТ 5933-73 | 1 | 1 | 60 | |||
| 61 | Гайка М36х3-6Н.8.019 ГОСТ 5915-70 | Гайка М36х3-6Н.8.019 ГОСТ 5915-70 | 2 | 2 | 61 | |||
| 64 | Кольцо нажимное КН 50х70-1 ГОСТ 22704-77 | Кольцо нажимное КН 50х70-1 ГОСТ 22704-77 | 1 | 1 | 64 | |||
| 65 | Кольцо опорное КО 50х70-1 ГОСТ 22704-77 | Кольцо опорное КО 50х70-1 ГОСТ 22704-77 | 1 | 1 | 65 | |||
| 66 | Манжета М 50х70-1 ГОСТ 22704-77 | Манжета М 50х70-1 ГОСТ 22704-77 | 5 | 5 | 66 | |||
| 71 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | 6 | 6 | 71 | |||
| 73 | Шайба 24.04.0115 ГОСТ 11371-78 | Шайба 24.04.0115 ГОСТ 11371-78 | 1 | 1 | 73 | |||
| 74 | Шплинт 5х36.016 ГОСТ 397-79 | Шплинт 5х36.016 ГОСТ 397-79 | 1 | 1 | 74 | |||
| 172 | Болт | 150.37.338 | 2 | 2 | 172 | |||
| 173 | Шайба стопорная | 150.37.340 | 2 | 2 | 173 |
