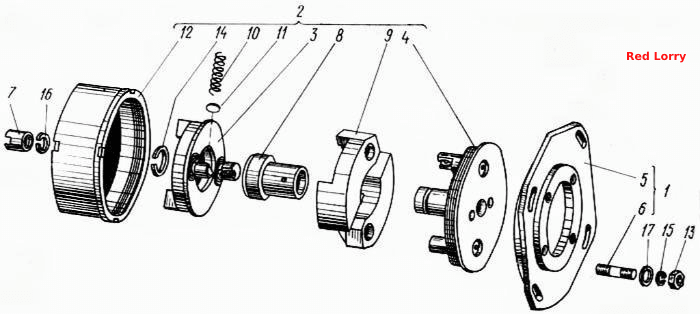

Муфта автоматическая
100%
Название детали
Фланец установочный
Заводской номер
21.1111028-01
Количество на модель
1
№
1
Название детали
Муфта автоматическая
Заводской номер
11-1121010
Количество на модель
1
№
2
Название детали
Полу муфта ведущая
Заводской номер
11-1121020
Количество на модель
1
№
3
Название детали
Полумуфта ведомая
Заводской номер
11-1121040
Количество на модель
1
№
4
Название детали
Фланец установочный
Заводской номер
21.1111381-01
Количество на модель
1
№
5
Название детали
Шпилька
Заводской номер
21.1111383-01
Количество на модель
4
№
6
Название детали
Гайка
Заводской номер
21.1111387
Количество на модель
1
№
7
Название детали
Втулка ведущей полумуфты
Заводской номер
11-1121026
Количество на модель
1
№
8
Название детали
Груз
Заводской номер
11-1121054
Количество на модель
2
№
9
Название детали
Пружина
Заводской номер
11-1121074
Количество на модель
2
№
10
Название детали
Прокладка пружины
Заводской номер
11-1121078
Количество на модель
№
11
Название детали
Кожух муфты
Заводской номер
11-1121082
Количество на модель
1
№
12
Название детали
Гайка М8.8.016 ГОСТ 2526-70
Заводской номер
Гайка М8.8.016 ГОСТ 2526-70
Количество на модель
4
№
13
Название детали
Кольцо 1Б28 ГОСТ 13940-80
Заводской номер
Кольцо 1Б28 ГОСТ 13940-80
Количество на модель
1
№
14
Название детали
Шайба 8.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 8.65Г.05 ГОСТ 6402-70
Количество на модель
4
№
15
Название детали
Шайба 14.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 14.65Г.05 ГОСТ 6402-70
Количество на модель
1
№
16
Название детали
Шайба 8х2,5.06.016 ГОСТ 10450-78
Заводской номер
Шайба 8х2,5.06.016 ГОСТ 10450-78
Количество на модель
4
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец установочный | 21.1111028-01 | 1 | 1 | 1 | |||
| 2 | Муфта автоматическая | 11-1121010 | 1 | 1 | 2 | |||
| 3 | Полу муфта ведущая | 11-1121020 | 1 | 1 | 3 | |||
| 4 | Полумуфта ведомая | 11-1121040 | 1 | 1 | 4 | |||
| 5 | Фланец установочный | 21.1111381-01 | 1 | 1 | 5 | |||
| 6 | Шпилька | 21.1111383-01 | 4 | 4 | 6 | |||
| 7 | Гайка | 21.1111387 | 1 | 1 | 7 | |||
| 8 | Втулка ведущей полумуфты | 11-1121026 | 1 | 1 | 8 | |||
| 9 | Груз | 11-1121054 | 2 | 2 | 9 | |||
| 10 | Пружина | 11-1121074 | 2 | 2 | 10 | |||
| 11 | Прокладка пружины | 11-1121078 | 11 | |||||
| 12 | Кожух муфты | 11-1121082 | 1 | 1 | 12 | |||
| 13 | Гайка М8.8.016 ГОСТ 2526-70 | Гайка М8.8.016 ГОСТ 2526-70 | 4 | 4 | 13 | |||
| 14 | Кольцо 1Б28 ГОСТ 13940-80 | Кольцо 1Б28 ГОСТ 13940-80 | 1 | 1 | 14 | |||
| 15 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | 4 | 4 | 15 | |||
| 16 | Шайба 14.65Г.05 ГОСТ 6402-70 | Шайба 14.65Г.05 ГОСТ 6402-70 | 1 | 1 | 16 | |||
| 17 | Шайба 8х2,5.06.016 ГОСТ 10450-78 | Шайба 8х2,5.06.016 ГОСТ 10450-78 | 4 | 4 | 17 |
