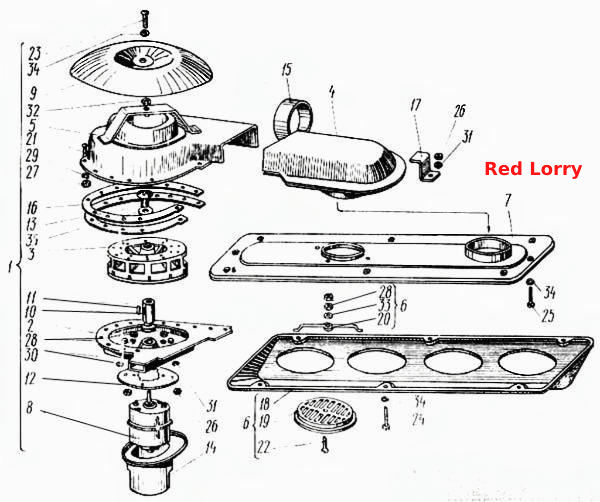

Вентиляция кабины
100%
Название детали
Вентиляция кабины
Заводской номер
150.66.025-3
Количество на модель
1
№
Название детали
Вентилятор пылеотделитель
Заводской номер
150.66.010-3
Количество на модель
1
№
1
Название детали
Корпус нижний в сборе
Заводской номер
150.66.011
Количество на модель
1
№
2
Название детали
Колесо в сборе
Заводской номер
150.66.012А
Количество на модель
1
№
3
Название детали
Патрубок
Заводской номер
150.66.015-2
Количество на модель
1
№
4
Название детали
Корпус верхний
Заводской номер
150.66.019-1
Количество на модель
1
№
5
Название детали
Корпус воздухораспределителя
Заводской номер
150.66.021
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
150.66.024
Количество на модель
1
№
7
Название детали
Электродвигатель в сборе
Заводской номер
МЭ236-3730000
Количество на модель
1
№
8
Название детали
Колпак
Заводской номер
150.66.102-2
Количество на модель
1
№
9
Название детали
Шпонка
Заводской номер
150.66.108-2
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
150.66.109-2
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
150.66.110
Количество на модель
1
№
12
Название детали
Винт
Заводской номер
150.66.120
Количество на модель
1
№
13
Название детали
Стакан
Заводской номер
150.66.121-4
Количество на модель
1
№
14
Название детали
Кольцо уплотнительное
Заводской номер
150.66.127-2
Количество на модель
1
№
15
Название детали
Прокладка регулировочная
Заводской номер
150.66.148
Количество на модель
2
№
16
Название детали
Планка
Заводской номер
150.66.150
Количество на модель
№
17
Название детали
Корпус воздухораспределителя
Заводской номер
150.95.300-1
Количество на модель
1
№
18
Название детали
Воздухораспределитель
Заводской номер
150.95.301
Количество на модель
3
№
19
Название детали
Зажим
Заводской номер
150.95.302
Количество на модель
3
№
20
Название детали
Винт В1М4-6gх12.58.019 ГОСТ 17473-80
Заводской номер
Винт В1М4-6gх12.58.019 ГОСТ 17473-80
Количество на модель
13
№
21
Название детали
Винт В1М5-6gх30.58.019 ГОСТ 17473-80
Заводской номер
Винт В1М5-6gх30.58.019 ГОСТ 17473-80
Количество на модель
3
№
22
Название детали
Винт В1М6-6gх16.88.019 ГОСТ 17473-80
Заводской номер
Винт В1М6-6gх16.88.019 ГОСТ 17473-80
Количество на модель
1
№
23
Название детали
Винт В1М6-6gх18.88.019 ГОСТ 17473-80
Заводской номер
Винт В1М6-6gх18.88.019 ГОСТ 17473-80
Количество на модель
7
№
24
Название детали
Винт В1М6-6gх22.58.019 ГОСТ 17473-80
Заводской номер
Винт В1М6-6gх22.58.019 ГОСТ 17473-80
Количество на модель
1
№
25
Название детали
Гайка М6.6.0112 ГОСТ 5915-70
Заводской номер
Гайка М6.6.0112 ГОСТ 5915-70
Количество на модель
3
№
26
Название детали
Гайка М4-6Н.8.0112 ГОСТ 5927-70
Заводской номер
Гайка М4-6Н.8.0112 ГОСТ 5927-70
Количество на модель
13
№
27
Название детали
Гайка М5-6Н.8.0112 ГОСТ 5927-70
Заводской номер
Гайка М5-6Н.8.0112 ГОСТ 5927-70
Количество на модель
2
№
28
Название детали
Шайба 4 65Г 05 ГОСТ 6402-70
Заводской номер
Шайба 4 65Г 05 ГОСТ 6402-70
Количество на модель
13
№
29
Название детали
Шайба 5 65Г 05 ГОСТ 6402-70
Заводской номер
Шайба 5 65Г 05 ГОСТ 6402-70
Количество на модель
2
№
30
Название детали
Шайба 6 65Г 05 ГОСТ 6402-70
Заводской номер
Шайба 6 65Г 05 ГОСТ 6402-70
Количество на модель
3
№
31
Название детали
Шайба 12 65Г 05 ГОСТ 6402-70
Заводской номер
Шайба 12 65Г 05 ГОСТ 6402-70
Количество на модель
1
№
32
Название детали
Шайба 5.04.0115 ГОСТ 11371-78
Заводской номер
Шайба 5.04.0115 ГОСТ 11371-78
Количество на модель
3
№
33
Название детали
Шайба 6.04.0115 ГОСТ 11371-78
Заводской номер
Шайба 6.04.0115 ГОСТ 11371-78
Количество на модель
9
№
34
Название детали
Шайба 8.04.0115 ГОСТ 11371-78
Заводской номер
Шайба 8.04.0115 ГОСТ 11371-78
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вентиляция кабины | 150.66.025-3 | 1 | 1 | |||||
| 1 | Вентилятор пылеотделитель | 150.66.010-3 | 1 | 1 | 1 | |||
| 2 | Корпус нижний в сборе | 150.66.011 | 1 | 1 | 2 | |||
| 3 | Колесо в сборе | 150.66.012А | 1 | 1 | 3 | |||
| 4 | Патрубок | 150.66.015-2 | 1 | 1 | 4 | |||
| 5 | Корпус верхний | 150.66.019-1 | 1 | 1 | 5 | |||
| 6 | Корпус воздухораспределителя | 150.66.021 | 1 | 1 | 6 | |||
| 7 | Крышка | 150.66.024 | 1 | 1 | 7 | |||
| 8 | Электродвигатель в сборе | МЭ236-3730000 | 1 | 1 | 8 | |||
| 9 | Колпак | 150.66.102-2 | 1 | 1 | 9 | |||
| 10 | Шпонка | 150.66.108-2 | 1 | 1 | 10 | |||
| 11 | Втулка | 150.66.109-2 | 1 | 1 | 11 | |||
| 12 | Прокладка | 150.66.110 | 1 | 1 | 12 | |||
| 13 | Винт | 150.66.120 | 1 | 1 | 13 | |||
| 14 | Стакан | 150.66.121-4 | 1 | 1 | 14 | |||
| 15 | Кольцо уплотнительное | 150.66.127-2 | 1 | 1 | 15 | |||
| 16 | Прокладка регулировочная | 150.66.148 | 2 | 2 | 16 | |||
| 17 | Планка | 150.66.150 | 17 | |||||
| 18 | Корпус воздухораспределителя | 150.95.300-1 | 1 | 1 | 18 | |||
| 19 | Воздухораспределитель | 150.95.301 | 3 | 3 | 19 | |||
| 20 | Зажим | 150.95.302 | 3 | 3 | 20 | |||
| 21 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 | Винт В1М4-6gх12.58.019 ГОСТ 17473-80 | 13 | 13 | 21 | |||
| 22 | Винт В1М5-6gх30.58.019 ГОСТ 17473-80 | Винт В1М5-6gх30.58.019 ГОСТ 17473-80 | 3 | 3 | 22 | |||
| 23 | Винт В1М6-6gх16.88.019 ГОСТ 17473-80 | Винт В1М6-6gх16.88.019 ГОСТ 17473-80 | 1 | 1 | 23 | |||
| 24 | Винт В1М6-6gх18.88.019 ГОСТ 17473-80 | Винт В1М6-6gх18.88.019 ГОСТ 17473-80 | 7 | 7 | 24 | |||
| 25 | Винт В1М6-6gх22.58.019 ГОСТ 17473-80 | Винт В1М6-6gх22.58.019 ГОСТ 17473-80 | 1 | 1 | 25 | |||
| 26 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 | 3 | 3 | 26 | |||
| 27 | Гайка М4-6Н.8.0112 ГОСТ 5927-70 | Гайка М4-6Н.8.0112 ГОСТ 5927-70 | 13 | 13 | 27 | |||
| 28 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | 2 | 2 | 28 | |||
| 29 | Шайба 4 65Г 05 ГОСТ 6402-70 | Шайба 4 65Г 05 ГОСТ 6402-70 | 13 | 13 | 29 | |||
| 30 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 | 2 | 2 | 30 | |||
| 31 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 | 3 | 3 | 31 | |||
| 32 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 | 1 | 1 | 32 | |||
| 33 | Шайба 5.04.0115 ГОСТ 11371-78 | Шайба 5.04.0115 ГОСТ 11371-78 | 3 | 3 | 33 | |||
| 34 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 | 9 | 9 | 34 | |||
| 35 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 | 1 | 1 | 35 |
