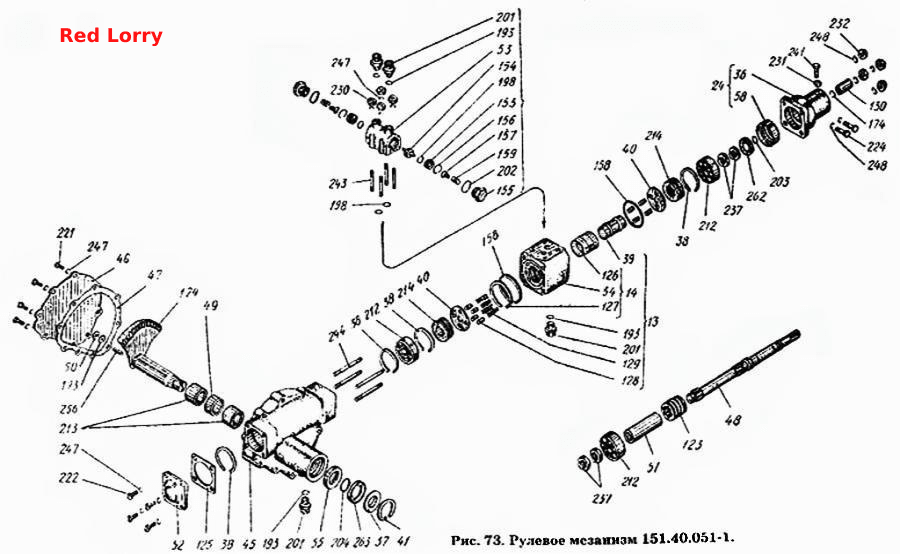

Рулевой механизм 151.40.051-1
100%
Название детали
Рулевой механизм в сборе
Заводской номер
151.40.051-1
Количество на модель
1
№
12
Название детали
Распределитель в сборе
Заводской номер
151.40.053
Количество на модель
1
№
13
Название детали
Корпус золотника в сборе
Заводской номер
151.40.054
Количество на модель
1
№
14
Название детали
Клапан запорный в сборе
Заводской номер
151.40.055
Количество на модель
1
№
15
Название детали
Крышка верхняя в сборе
Заводской номер
151.40.067
Количество на модель
1
№
24
Название детали
Крышка верхняя
Заводской номер
151.40.104-1
Количество на модель
1
№
36
Название детали
Шайба упорная
Заводской номер
151.40.147
Количество на модель
1
№
37
Название детали
Кольцо 1В72 ГОСТ 13841-68
Заводской номер
151.40.148
Количество на модель
4
№
38
Название детали
Золотник
Заводской номер
151.40.150
Количество на модель
1
№
39
Название детали
Кольцо подвижное плунжеров
Заводской номер
151.40.152
Количество на модель
2
№
40
Название детали
Кольцо Б68 ГОСТ 13У43-68
Заводской номер
151.40.153-1
Количество на модель
1
№
41
Название детали
Картер рулевого механизма
Заводской номер
151.40.201А
Количество на модель
1
№
45
Название детали
Крышка картера боковая
Заводской номер
151.40.202А
Количество на модель
1
№
46
Название детали
Прокладка картера боковая
Заводской номер
151.40.203
Количество на модель
1
№
47
Название детали
Вал рулевого механизма
Заводской номер
151.40.204-1
Количество на модель
1
№
48
Название детали
Втулка распорная подшипников
Заводской номер
151.40.205
Количество на модель
1
№
49
Название детали
Кольцо сектора упорное
Заводской номер
151.40.206
Количество на модель
№
50
Название детали
Труба
Заводской номер
151.40.207
Количество на модель
1
№
51
Название детали
Крышка корпуса нижняя
Заводской номер
151.40.208
Количество на модель
1
№
52
Название детали
Корпус запорного клапана
Заводской номер
151.40.211А
Количество на модель
1
№
53
Название детали
Корпус золотника
Заводской номер
151.40.212
Количество на модель
1
№
54
Название детали
Стакан уплотнения
Заводской номер
151.40.213
Количество на модель
1
№
55
Название детали
Втулка крышки
Заводской номер
151.40.224-1
Количество на модель
1
№
58
Название детали
Червяк рулевого управления
Заводской номер
125.40.104
Количество на модель
1
№
123
Название детали
Сектор рулевого управления
Заводской номер
125.40.105
Количество на модель
1
№
124
Название детали
Прокладка верхней крышки
Заводской номер
125.40.111
Количество на модель
1
№
125
Название детали
Втулка золотника
Заводской номер
125.40.113
Количество на модель
1
№
126
Название детали
Кольцо упорное
Заводской номер
125.40.115А
Количество на модель
1
№
127
Название детали
Плунжер
Заводской номер
125.40.116А
Количество на модель
8
№
128
Название детали
Пружина плунжера
Заводской номер
125.40.117
Количество на модель
4
№
129
Название детали
Втулка шлицевая
Заводской номер
125.40.123-1
Количество на модель
1
№
130
Название детали
Гнездо клапана
Заводской номер
125.40.229
Количество на модель
2
№
153
Название детали
Плунжер
Заводской номер
125.40.230
Количество на модель
1
№
154
Название детали
Пробка
Заводской номер
125.40.231
Количество на модель
2
№
155
Название детали
Кольцо упорное
Заводской номер
125.40.233
Количество на модель
2
№
156
Название детали
Клапан
Заводской номер
125.40.234
Количество на модель
2
№
157
Название детали
Кольцо уплотнительное
Заводской номер
125.40.235
Количество на модель
2
№
158
Название детали
Пружина клапана
Заводской номер
125.40.236
Количество на модель
2
№
159
Название детали
Шайба регулировочная
Заводской номер
125.40.387
Количество на модель
№
173
Название детали
Кольцо упорное
Заводской номер
125.40.405
Количество на модель
1
№
174
Название детали
Кольцо уплотнительное
Заводской номер
НШ10-0101034
Количество на модель
4
№
193
Название детали
Кольцо уплотнительное
Заводской номер
НШ46-0505037
Количество на модель
9
№
198
Название детали
Штуцер ввертной
Заводской номер
Н.036.04.005
Количество на модель
8
№
201
Название детали
Кольцо У-48х0-1 ГОСТ 9833-61
Заводской номер
Кольцо У-48х0-1 ГОСТ 9833-61
Количество на модель
2
№
202
Название детали
Кольцо НI-32х25-2 ГОСТ 9833-61
Заводской номер
Кольцо НI-32х25-2 ГОСТ 9833-61
Количество на модель
1
№
203
Название детали
Кольцо НI-52х45-2 ГОСТ 9833-61
Заводской номер
Кольцо НI-52х45-2 ГОСТ 9833-61
Количество на модель
1
№
204
Название детали
Подшипник 2306К ГОСТ 8328-57
Заводской номер
Подшипник 2306К ГОСТ 8328-57
Количество на модель
3
№
212
Название детали
Подшипник 943/45 ГОСТ 4060-60
Заводской номер
Подшипник 943/45 ГОСТ 4060-60
Количество на модель
2
№
213
Название детали
Подшипник 8206К ГОСТ 6874-54
Заводской номер
Подшипник 8206К ГОСТ 6874-54
Количество на модель
2
№
214
Название детали
Болт М10-6gх25.66 ГОСТ 7796-70
Заводской номер
Болт М10-6gх25.66 ГОСТ 7796-70
Количество на модель
13
№
221
Название детали
Болт М10-6gх30.66 ГОСТ 7796-70
Заводской номер
Болт М10-6gх30.66 ГОСТ 7796-70
Количество на модель
8
№
222
Название детали
Болт А12-6gх35.88.35 ГОСТ 7796-70
Заводской номер
Болт А12-6gх35.88.35 ГОСТ 7796-70
Количество на модель
2
№
224
Название детали
Гайка М10-7Н.6 ГОСТ 5915-70
Заводской номер
Гайка М10-7Н.6 ГОСТ 5915-70
Количество на модель
13
№
230
Название детали
Гайка М12-6Н.8 ГОСТ 5927-70
Заводской номер
Гайка М12-6Н.8 ГОСТ 5927-70
Количество на модель
2
№
231
Название детали
Гяйка М12х1,25-6Н.8 ГОСТ 5927-70
Заводской номер
Гяйка М12х1,25-6Н.8 ГОСТ 5927-70
Количество на модель
4
№
232
Название детали
Гайка М27х1,5-6Н.8 ГОСТ 11871-66
Заводской номер
Гайка М27х1,5-6Н.8 ГОСТ 11871-66
Количество на модель
4
№
237
Название детали
Винт М12-6gх35.66 ГОСТ 1481-64
Заводской номер
Винт М12-6gх35.66 ГОСТ 1481-64
Количество на модель
1
№
241
Название детали
Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 11765-66
Заводской номер
Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 1176
Количество на модель
4
№
243
Название детали
Шайба 10.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 10.65Г.05 ГОСТ 6402-70
Количество на модель
33
№
247
Название детали
Шайба 12.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 12.65Г.05 ГОСТ 6402-70
Количество на модель
10
№
248
Название детали
Штифт 8Пр2/2ах20 ГОСТ 3128-70
Заводской номер
Штифт 8Пр2/2ах20 ГОСТ 3128-70
Количество на модель
1
№
256
Название детали
Манжета 1-25х42-1 ГОСТ 8752-70
Заводской номер
Манжета 1-25х42-1 ГОСТ 8752-70
Количество на модель
1
№
262
Название детали
Манжета 1-45х65-1 ГОСТ 8752-70
Заводской номер
Манжета 1-45х65-1 ГОСТ 8752-70
Количество на модель
1
№
263
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 12 | Рулевой механизм в сборе | 151.40.051-1 | 1 | 1 | 12 | |||
| 13 | Распределитель в сборе | 151.40.053 | 1 | 1 | 13 | |||
| 14 | Корпус золотника в сборе | 151.40.054 | 1 | 1 | 14 | |||
| 15 | Клапан запорный в сборе | 151.40.055 | 1 | 1 | 15 | |||
| 24 | Крышка верхняя в сборе | 151.40.067 | 1 | 1 | 24 | |||
| 36 | Крышка верхняя | 151.40.104-1 | 1 | 1 | 36 | |||
| 37 | Шайба упорная | 151.40.147 | 1 | 1 | 37 | |||
| 38 | Кольцо 1В72 ГОСТ 13841-68 | 151.40.148 | 4 | 4 | 38 | |||
| 39 | Золотник | 151.40.150 | 1 | 1 | 39 | |||
| 40 | Кольцо подвижное плунжеров | 151.40.152 | 2 | 2 | 40 | |||
| 41 | Кольцо Б68 ГОСТ 13У43-68 | 151.40.153-1 | 1 | 1 | 41 | |||
| 45 | Картер рулевого механизма | 151.40.201А | 1 | 1 | 45 | |||
| 46 | Крышка картера боковая | 151.40.202А | 1 | 1 | 46 | |||
| 47 | Прокладка картера боковая | 151.40.203 | 1 | 1 | 47 | |||
| 48 | Вал рулевого механизма | 151.40.204-1 | 1 | 1 | 48 | |||
| 49 | Втулка распорная подшипников | 151.40.205 | 1 | 1 | 49 | |||
| 50 | Кольцо сектора упорное | 151.40.206 | 50 | |||||
| 51 | Труба | 151.40.207 | 1 | 1 | 51 | |||
| 52 | Крышка корпуса нижняя | 151.40.208 | 1 | 1 | 52 | |||
| 53 | Корпус запорного клапана | 151.40.211А | 1 | 1 | 53 | |||
| 54 | Корпус золотника | 151.40.212 | 1 | 1 | 54 | |||
| 55 | Стакан уплотнения | 151.40.213 | 1 | 1 | 55 | |||
| 58 | Втулка крышки | 151.40.224-1 | 1 | 1 | 58 | |||
| 123 | Червяк рулевого управления | 125.40.104 | 1 | 1 | 123 | |||
| 124 | Сектор рулевого управления | 125.40.105 | 1 | 1 | 124 | |||
| 125 | Прокладка верхней крышки | 125.40.111 | 1 | 1 | 125 | |||
| 126 | Втулка золотника | 125.40.113 | 1 | 1 | 126 | |||
| 127 | Кольцо упорное | 125.40.115А | 1 | 1 | 127 | |||
| 128 | Плунжер | 125.40.116А | 8 | 8 | 128 | |||
| 129 | Пружина плунжера | 125.40.117 | 4 | 4 | 129 | |||
| 130 | Втулка шлицевая | 125.40.123-1 | 1 | 1 | 130 | |||
| 153 | Гнездо клапана | 125.40.229 | 2 | 2 | 153 | |||
| 154 | Плунжер | 125.40.230 | 1 | 1 | 154 | |||
| 155 | Пробка | 125.40.231 | 2 | 2 | 155 | |||
| 156 | Кольцо упорное | 125.40.233 | 2 | 2 | 156 | |||
| 157 | Клапан | 125.40.234 | 2 | 2 | 157 | |||
| 158 | Кольцо уплотнительное | 125.40.235 | 2 | 2 | 158 | |||
| 159 | Пружина клапана | 125.40.236 | 2 | 2 | 159 | |||
| 173 | Шайба регулировочная | 125.40.387 | 173 | |||||
| 174 | Кольцо упорное | 125.40.405 | 1 | 1 | 174 | |||
| 193 | Кольцо уплотнительное | НШ10-0101034 | 4 | 4 | 193 | |||
| 198 | Кольцо уплотнительное | НШ46-0505037 | 9 | 9 | 198 | |||
| 201 | Штуцер ввертной | Н.036.04.005 | 8 | 8 | 201 | |||
| 202 | Кольцо У-48х0-1 ГОСТ 9833-61 | Кольцо У-48х0-1 ГОСТ 9833-61 | 2 | 2 | 202 | |||
| 203 | Кольцо НI-32х25-2 ГОСТ 9833-61 | Кольцо НI-32х25-2 ГОСТ 9833-61 | 1 | 1 | 203 | |||
| 204 | Кольцо НI-52х45-2 ГОСТ 9833-61 | Кольцо НI-52х45-2 ГОСТ 9833-61 | 1 | 1 | 204 | |||
| 212 | Подшипник 2306К ГОСТ 8328-57 | Подшипник 2306К ГОСТ 8328-57 | 3 | 3 | 212 | |||
| 213 | Подшипник 943/45 ГОСТ 4060-60 | Подшипник 943/45 ГОСТ 4060-60 | 2 | 2 | 213 | |||
| 214 | Подшипник 8206К ГОСТ 6874-54 | Подшипник 8206К ГОСТ 6874-54 | 2 | 2 | 214 | |||
| 221 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 | 13 | 13 | 221 | |||
| 222 | Болт М10-6gх30.66 ГОСТ 7796-70 | Болт М10-6gх30.66 ГОСТ 7796-70 | 8 | 8 | 222 | |||
| 224 | Болт А12-6gх35.88.35 ГОСТ 7796-70 | Болт А12-6gх35.88.35 ГОСТ 7796-70 | 2 | 2 | 224 | |||
| 230 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 | 13 | 13 | 230 | |||
| 231 | Гайка М12-6Н.8 ГОСТ 5927-70 | Гайка М12-6Н.8 ГОСТ 5927-70 | 2 | 2 | 231 | |||
| 232 | Гяйка М12х1,25-6Н.8 ГОСТ 5927-70 | Гяйка М12х1,25-6Н.8 ГОСТ 5927-70 | 4 | 4 | 232 | |||
| 237 | Гайка М27х1,5-6Н.8 ГОСТ 11871-66 | Гайка М27х1,5-6Н.8 ГОСТ 11871-66 | 4 | 4 | 237 | |||
| 241 | Винт М12-6gх35.66 ГОСТ 1481-64 | Винт М12-6gх35.66 ГОСТ 1481-64 | 1 | 1 | 241 | |||
| 243 | Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 11765-66 | Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 1176 | 4 | 4 | 243 | |||
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | 33 | 33 | 247 | |||
| 248 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | 10 | 10 | 248 | |||
| 256 | Штифт 8Пр2/2ах20 ГОСТ 3128-70 | Штифт 8Пр2/2ах20 ГОСТ 3128-70 | 1 | 1 | 256 | |||
| 262 | Манжета 1-25х42-1 ГОСТ 8752-70 | Манжета 1-25х42-1 ГОСТ 8752-70 | 1 | 1 | 262 | |||
| 263 | Манжета 1-45х65-1 ГОСТ 8752-70 | Манжета 1-45х65-1 ГОСТ 8752-70 | 1 | 1 | 263 |
