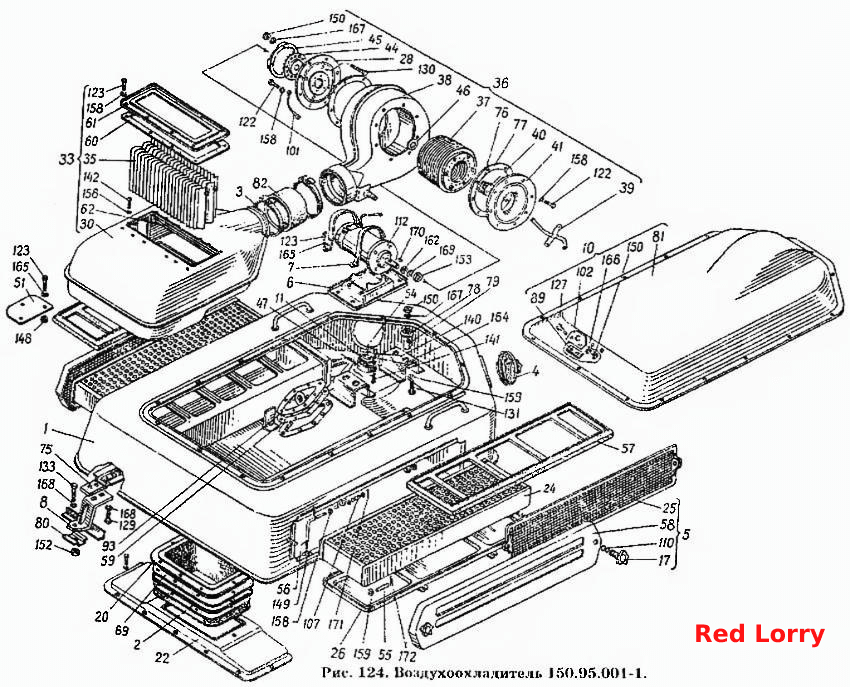

Воздухоохладитель 150.95.001-1
100%
Название детали
Воздухоохладитель в сборе
Заводской номер
150.95.001-1
Количество на модель
1
№
Название детали
Воздухоохладитель в сборе
Заводской номер
150.95.012
Количество на модель
1
№
Название детали
Обшивка в сборе
Заводской номер
150.95.013
Количество на модель
1
№
1
Название детали
Обечайка в сборе
Заводской номер
150.95.015
Количество на модель
1
№
2
Название детали
Хомутик в сборе
Заводской номер
150.95.020
Количество на модель
2
№
3
Название детали
Крышка в сборе
Заводской номер
150.95.021
Количество на модель
2
№
4
Название детали
Рамка наружная в сборе
Заводской номер
150.95.025
Количество на модель
2
№
5
Название детали
Опора двигателя в сборе
Заводской номер
150.95.030
Количество на модель
1
№
6
Название детали
Лента крепежная в сборе
Заводской номер
150.95.031
Количество на модель
2
№
7
Название детали
Опора в сборе
Заводской номер
150.95.032-1
Количество на модель
1
№
8
Название детали
Крышка в сборе
Заводской номер
150.95.035
Количество на модель
1
№
10
Название детали
Панель в сборе
Заводской номер
150.95.036-1
Количество на модель
1
№
11
Название детали
Кнопка в сборе
Заводской номер
150.95.042
Количество на модель
2
№
17
Название детали
Рукав в сборе
Заводской номер
150.95.048
Количество на модель
1
№
20
Название детали
Переходник в сборе
Заводской номер
150.95.054-1
Количество на модель
1
№
22
Название детали
Фильтр в сборе
Заводской номер
150.95.060-1А
Количество на модель
4
№
24
Название детали
Рамка в сборе
Заводской номер
150.95.064
Количество на модель
2
№
25
Название детали
Рамка в сборе
Заводской номер
150.95.065
Количество на модель
2
№
26
Название детали
Фланец двигателя в сборе
Заводской номер
150.95.067
Количество на модель
1
№
28
Название детали
Воздуховод в сборе
Заводской номер
150.95.081
Количество на модель
1
№
30
Название детали
Воздуховод с каплеуловителем в сборе
Заводской номер
150.95.085
Количество на модель
1
№
33
Название детали
Каплеуловитель в сборе
Заводской номер
150.95.087
Количество на модель
1
№
35
Название детали
Вентилятор-увлажнитель в сборе
Заводской номер
150.95.090-1А
Количество на модель
1
№
36
Название детали
Колесо вентилятора с увлажнителем в сборе
Заводской номер
150.95.091-1
Количество на модель
1
№
37
Название детали
Кожух вентилятора в сборе
Заводской номер
150.95.093
Количество на модель
1
№
38
Название детали
Распылитель в сборе
Заводской номер
150.95.098
Количество на модель
1
№
39
Название детали
Колпачок
Заводской номер
150.95.315-1
Количество на модель
1
№
40
Название детали
Коллектор
Заводской номер
150.95.316
Количество на модель
1
№
41
Название детали
Крыльчатка
Заводской номер
150.95.618
Количество на модель
1
№
44
Название детали
Венец
Заводской номер
150.95.319
Количество на модель
1
№
45
Название детали
Шайба
Заводской номер
150.95.320
Количество на модель
3
№
46
Название детали
Крышка панели
Заводской номер
150.95.321
Количество на модель
1
№
47
Название детали
Крышка
Заводской номер
150.95.333
Количество на модель
1
№
51
Название детали
Шпилька
Заводской номер
150.95.357
Количество на модель
2
№
54
Название детали
Ось рамки фильтра
Заводской номер
150.95.358
Количество на модель
4
№
55
Название детали
Рычажок
Заводской номер
150.95.359
Количество на модель
4
№
56
Название детали
Уплотнитель
Заводской номер
150.95.368
Количество на модель
2
№
57
Название детали
Крышка фильтра
Заводской номер
150.95.371
Количество на модель
2
№
58
Название детали
Прокладка
Заводской номер
150.95.376
Количество на модель
4
№
59
Название детали
Прокладка
Заводской номер
150.95.394
Количество на модель
1
№
60
Название детали
Крышка
Заводской номер
150.95.395
Количество на модель
1
№
61
Название детали
Планка
Заводской номер
150.95.396
Количество на модель
2
№
62
Название детали
Прокладка
Заводской номер
150.95.460
Количество на модель
2
№
69
Название детали
Прокладка
Заводской номер
150.95.523
Количество на модель
4
№
75
Название детали
Прокладка
Заводской номер
150.95.532
Количество на модель
1
№
76
Название детали
Прокладка
Заводской номер
150.95.533
Количество на модель
2
№
77
Название детали
Амортизатор
Заводской номер
150.95.534
Количество на модель
8
№
78
Название детали
Втулка амортизатора
Заводской номер
150.95.535
Количество на модель
4
№
79
Название детали
Планка
Заводской номер
150.95.539-1
Количество на модель
4
№
80
Название детали
Крышка
Заводской номер
150.95.540
Количество на модель
1
№
81
Название детали
Муфта
Заводской номер
150.95.554
Количество на модель
1
№
82
Название детали
Планка
Заводской номер
150.95.598
Количество на модель
1
№
89
Название детали
Каркас
Заводской номер
150.95.621
Количество на модель
1
№
93
Название детали
Провод
Заводской номер
150.95.678
Количество на модель
1
№
101
Название детали
Скоба
Заводской номер
150.45.309
Количество на модель
1
№
102
Название детали
Пружина краника
Заводской номер
54.15.442
Количество на модель
4
№
107
Название детали
Кольцо
Заводской номер
5.14.208-1
Количество на модель
8
№
110
Название детали
Электродвигатель МЭ-
Заводской номер
МЭ-22
Количество на модель
1
№
112
Название детали
Болт М6-6gх12.66.019 ГОСТ 7798-70
Заводской номер
Болт М6-6gх12.66.019 ГОСТ 7798-70
Количество на модель
16
№
122
Название детали
Болт М6-6gх16.66.019 ГОСТ 7798-70
Заводской номер
Болт М6-6gх16.66.019 ГОСТ 7798-70
Количество на модель
71
№
123
Название детали
Болт М8-6gх20.66.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх20.66.019 ГОСТ 7796-70
Количество на модель
2
№
127
Название детали
Болт М8-6gх30.66.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх30.66.019 ГОСТ 7796-70
Количество на модель
8
№
129
Название детали
Болт М8-6gх35.66.019 ГОСТ 7795-70
Заводской номер
Болт М8-6gх35.66.019 ГОСТ 7795-70
Количество на модель
4
№
130
Название детали
Болт М8-6gх40.66.019 ГОСТ 7795-70
Заводской номер
Болт М8-6gх40.66.019 ГОСТ 7795-70
Количество на модель
4
№
131
Название детали
Болт М10-6gх40.66.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх40.66.019 ГОСТ 7796-70
Количество на модель
4
№
133
Название детали
Винт М5-6gх12.58.019 ГОСТ 1489-62
Заводской номер
Винт М5-6gх12.58.019 ГОСТ 1489-62
Количество на модель
2
№
140
Название детали
Винт М5-6gх30.58.019 ГОСТ 1489-62
Заводской номер
Винт М5-6gх30.58.019 ГОСТ 1489-62
Количество на модель
2
№
141
Название детали
Винт М6-6gх12.58.019 ГОСТ 1490-62
Заводской номер
Винт М6-6gх12.58.019 ГОСТ 1490-62
Количество на модель
8
№
142
Название детали
Гайка М6-7Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М6-7Н.6.019 ГОСТ 5915-70
Количество на модель
16
№
148
Название детали
Гайка М6-7Н.8.019 ГОСТ 3032-66
Заводской номер
Гайка М6-7Н.8.019 ГОСТ 3032-66
Количество на модель
4
№
149
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М8-7Н.6.019 ГОСТ 5915-70
Количество на модель
34
№
150
Название детали
Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70
Заводской номер
Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70
Количество на модель
1
№
153
Название детали
Шайба 6-04.0112 ГОСТ 11371-68
Заводской номер
Шайба 6-04.0112 ГОСТ 11371-68
Количество на модель
114
№
158
Название детали
Шайба 12-04.0112 ГОСТ 11371-68
Заводской номер
Шайба 12-04.0112 ГОСТ 11371-68
Количество на модель
1
№
162
Название детали
Шайба 5.65Г.099 ГОСТ 6402-70
Заводской номер
Шайба 5.65Г.099 ГОСТ 6402-70
Количество на модель
2
№
164
Название детали
Шайба 6.65Г.099 ГОСТ 6402-70
Заводской номер
Шайба 6.65Г.099 ГОСТ 6402-70
Количество на модель
25
№
165
Название детали
Шайба 8.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 8.65Г.05 ГОСТ 6402-70
Количество на модель
10
№
166
Название детали
Шайба 8.65Г.099 ГОСТ 6402-70
Заводской номер
Шайба 8.65Г.099 ГОСТ 6402-70
Количество на модель
18
№
167
Название детали
Шайба 10.65Г.099 ГОСТ 6402-70
Заводской номер
Шайба 10.65Г.099 ГОСТ 6402-70
Количество на модель
8
№
168
Название детали
Шайба 12.65Г.099 ГОСТ 6402-70
Заводской номер
Шайба 12.65Г.099 ГОСТ 6402-70
Количество на модель
5
№
169
Название детали
Шпонка 3х5 ГОСТ 8795-68
Заводской номер
Шпонка 3х5 ГОСТ 8795-68
Количество на модель
1
№
170
Название детали
Шплинт 1,6х12.005 ГОСТ 397-66
Заводской номер
Шплинт 1,6х12.005 ГОСТ 397-66
Количество на модель
8
№
171
Название детали
Шплинт 1,6х16.005 ГОСТ 397-66
Заводской номер
Шплинт 1,6х16.005 ГОСТ 397-66
Количество на модель
8
№
172
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздухоохладитель в сборе | 150.95.001-1 | 1 | 1 | |||||
| Воздухоохладитель в сборе | 150.95.012 | 1 | 1 | |||||
| 1 | Обшивка в сборе | 150.95.013 | 1 | 1 | 1 | |||
| 2 | Обечайка в сборе | 150.95.015 | 1 | 1 | 2 | |||
| 3 | Хомутик в сборе | 150.95.020 | 2 | 2 | 3 | |||
| 4 | Крышка в сборе | 150.95.021 | 2 | 2 | 4 | |||
| 5 | Рамка наружная в сборе | 150.95.025 | 2 | 2 | 5 | |||
| 6 | Опора двигателя в сборе | 150.95.030 | 1 | 1 | 6 | |||
| 7 | Лента крепежная в сборе | 150.95.031 | 2 | 2 | 7 | |||
| 8 | Опора в сборе | 150.95.032-1 | 1 | 1 | 8 | |||
| 10 | Крышка в сборе | 150.95.035 | 1 | 1 | 10 | |||
| 11 | Панель в сборе | 150.95.036-1 | 1 | 1 | 11 | |||
| 17 | Кнопка в сборе | 150.95.042 | 2 | 2 | 17 | |||
| 20 | Рукав в сборе | 150.95.048 | 1 | 1 | 20 | |||
| 22 | Переходник в сборе | 150.95.054-1 | 1 | 1 | 22 | |||
| 24 | Фильтр в сборе | 150.95.060-1А | 4 | 4 | 24 | |||
| 25 | Рамка в сборе | 150.95.064 | 2 | 2 | 25 | |||
| 26 | Рамка в сборе | 150.95.065 | 2 | 2 | 26 | |||
| 28 | Фланец двигателя в сборе | 150.95.067 | 1 | 1 | 28 | |||
| 30 | Воздуховод в сборе | 150.95.081 | 1 | 1 | 30 | |||
| 33 | Воздуховод с каплеуловителем в сборе | 150.95.085 | 1 | 1 | 33 | |||
| 35 | Каплеуловитель в сборе | 150.95.087 | 1 | 1 | 35 | |||
| 36 | Вентилятор-увлажнитель в сборе | 150.95.090-1А | 1 | 1 | 36 | |||
| 37 | Колесо вентилятора с увлажнителем в сборе | 150.95.091-1 | 1 | 1 | 37 | |||
| 38 | Кожух вентилятора в сборе | 150.95.093 | 1 | 1 | 38 | |||
| 39 | Распылитель в сборе | 150.95.098 | 1 | 1 | 39 | |||
| 40 | Колпачок | 150.95.315-1 | 1 | 1 | 40 | |||
| 41 | Коллектор | 150.95.316 | 1 | 1 | 41 | |||
| 44 | Крыльчатка | 150.95.618 | 1 | 1 | 44 | |||
| 45 | Венец | 150.95.319 | 1 | 1 | 45 | |||
| 46 | Шайба | 150.95.320 | 3 | 3 | 46 | |||
| 47 | Крышка панели | 150.95.321 | 1 | 1 | 47 | |||
| 51 | Крышка | 150.95.333 | 1 | 1 | 51 | |||
| 54 | Шпилька | 150.95.357 | 2 | 2 | 54 | |||
| 55 | Ось рамки фильтра | 150.95.358 | 4 | 4 | 55 | |||
| 56 | Рычажок | 150.95.359 | 4 | 4 | 56 | |||
| 57 | Уплотнитель | 150.95.368 | 2 | 2 | 57 | |||
| 58 | Крышка фильтра | 150.95.371 | 2 | 2 | 58 | |||
| 59 | Прокладка | 150.95.376 | 4 | 4 | 59 | |||
| 60 | Прокладка | 150.95.394 | 1 | 1 | 60 | |||
| 61 | Крышка | 150.95.395 | 1 | 1 | 61 | |||
| 62 | Планка | 150.95.396 | 2 | 2 | 62 | |||
| 69 | Прокладка | 150.95.460 | 2 | 2 | 69 | |||
| 75 | Прокладка | 150.95.523 | 4 | 4 | 75 | |||
| 76 | Прокладка | 150.95.532 | 1 | 1 | 76 | |||
| 77 | Прокладка | 150.95.533 | 2 | 2 | 77 | |||
| 78 | Амортизатор | 150.95.534 | 8 | 8 | 78 | |||
| 79 | Втулка амортизатора | 150.95.535 | 4 | 4 | 79 | |||
| 80 | Планка | 150.95.539-1 | 4 | 4 | 80 | |||
| 81 | Крышка | 150.95.540 | 1 | 1 | 81 | |||
| 82 | Муфта | 150.95.554 | 1 | 1 | 82 | |||
| 89 | Планка | 150.95.598 | 1 | 1 | 89 | |||
| 93 | Каркас | 150.95.621 | 1 | 1 | 93 | |||
| 101 | Провод | 150.95.678 | 1 | 1 | 101 | |||
| 102 | Скоба | 150.45.309 | 1 | 1 | 102 | |||
| 107 | Пружина краника | 54.15.442 | 4 | 4 | 107 | |||
| 110 | Кольцо | 5.14.208-1 | 8 | 8 | 110 | |||
| 112 | Электродвигатель МЭ- | МЭ-22 | 1 | 1 | 112 | |||
| 122 | Болт М6-6gх12.66.019 ГОСТ 7798-70 | Болт М6-6gх12.66.019 ГОСТ 7798-70 | 16 | 16 | 122 | |||
| 123 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | 71 | 71 | 123 | |||
| 127 | Болт М8-6gх20.66.019 ГОСТ 7796-70 | Болт М8-6gх20.66.019 ГОСТ 7796-70 | 2 | 2 | 127 | |||
| 129 | Болт М8-6gх30.66.019 ГОСТ 7796-70 | Болт М8-6gх30.66.019 ГОСТ 7796-70 | 8 | 8 | 129 | |||
| 130 | Болт М8-6gх35.66.019 ГОСТ 7795-70 | Болт М8-6gх35.66.019 ГОСТ 7795-70 | 4 | 4 | 130 | |||
| 131 | Болт М8-6gх40.66.019 ГОСТ 7795-70 | Болт М8-6gх40.66.019 ГОСТ 7795-70 | 4 | 4 | 131 | |||
| 133 | Болт М10-6gх40.66.019 ГОСТ 7796-70 | Болт М10-6gх40.66.019 ГОСТ 7796-70 | 4 | 4 | 133 | |||
| 140 | Винт М5-6gх12.58.019 ГОСТ 1489-62 | Винт М5-6gх12.58.019 ГОСТ 1489-62 | 2 | 2 | 140 | |||
| 141 | Винт М5-6gх30.58.019 ГОСТ 1489-62 | Винт М5-6gх30.58.019 ГОСТ 1489-62 | 2 | 2 | 141 | |||
| 142 | Винт М6-6gх12.58.019 ГОСТ 1490-62 | Винт М6-6gх12.58.019 ГОСТ 1490-62 | 8 | 8 | 142 | |||
| 148 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | 16 | 16 | 148 | |||
| 149 | Гайка М6-7Н.8.019 ГОСТ 3032-66 | Гайка М6-7Н.8.019 ГОСТ 3032-66 | 4 | 4 | 149 | |||
| 150 | Гайка МН. ГОСТ | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 34 | 34 | 150 | |||
| 153 | Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70 | Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70 | 1 | 1 | 153 | |||
| 158 | Шайба 6-04.0112 ГОСТ 11371-68 | Шайба 6-04.0112 ГОСТ 11371-68 | 114 | 114 | 158 | |||
| 162 | Шайба 12-04.0112 ГОСТ 11371-68 | Шайба 12-04.0112 ГОСТ 11371-68 | 1 | 1 | 162 | |||
| 164 | Шайба 5.65Г.099 ГОСТ 6402-70 | Шайба 5.65Г.099 ГОСТ 6402-70 | 2 | 2 | 164 | |||
| 165 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 | 25 | 25 | 165 | |||
| 166 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | 10 | 10 | 166 | |||
| 167 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 | 18 | 18 | 167 | |||
| 168 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 | 8 | 8 | 168 | |||
| 169 | Шайба 12.65Г.099 ГОСТ 6402-70 | Шайба 12.65Г.099 ГОСТ 6402-70 | 5 | 5 | 169 | |||
| 170 | Шпонка 3х5 ГОСТ 8795-68 | Шпонка 3х5 ГОСТ 8795-68 | 1 | 1 | 170 | |||
| 171 | Шплинт 1,6х12.005 ГОСТ 397-66 | Шплинт 1,6х12.005 ГОСТ 397-66 | 8 | 8 | 171 | |||
| 172 | Шплинт 1,6х16.005 ГОСТ 397-66 | Шплинт 1,6х16.005 ГОСТ 397-66 | 8 | 8 | 172 |
