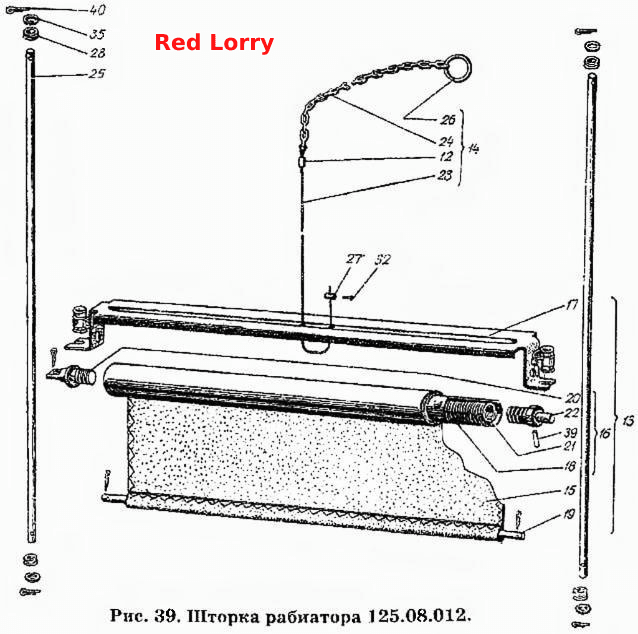

Шторка радиатора 125.08.012
100%
Название детали
Радиатор масляный двухрядный со шторкой
Заводской номер
150.08.001А
Количество на модель
1
№
Название детали
Стойка масляного радиатора
Заводской номер
150У.08.111
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
150.20.208
Количество на модель
1
№
12
Название детали
Шторка радиатора в сборе
Заводской номер
125.08.012
Количество на модель
1
№
13
Название детали
Цепочка управления шторкой радиатора в сборе
Заводской номер
125.08.013
Количество на модель
1
№
14
Название детали
Полотно в сборе
Заводской номер
125.08.014
Количество на модель
1
№
15
Название детали
Ролик в сборе
Заводской номер
125.08.016
Количество на модель
1
№
16
Название детали
Рамка в сборе
Заводской номер
125.08.025
Количество на модель
1
№
17
Название детали
Ролик с заглушкой в сборе
Заводской номер
125.08.029
Количество на модель
1
№
18
Название детали
Ось полотна
Заводской номер
225.08.105
Количество на модель
1
№
19
Название детали
Ось ролика левая
Заводской номер
125.08.113
Количество на модель
1
№
20
Название детали
Пружина шторки
Заводской номер
125.08.114
Количество на модель
1
№
21
Название детали
Ось ролика правая
Заводской номер
125.08.117
Количество на модель
1
№
22
Название детали
Канат
Заводской номер
125.08.119
Количество на модель
1
№
23
Название детали
Цепочка
Заводской номер
125.08.125
Количество на модель
1
№
24
Название детали
Стержень направляющий
Заводской номер
125.08.138
Количество на модель
2
№
25
Название детали
Кольцо
Заводской номер
14.13.201
Количество на модель
1
№
26
Название детали
Наконечник каната
Заводской номер
14.13.203
Количество на модель
1
№
27
Название детали
Втулка изоляционная
Заводской номер
14.48.243
Количество на модель
4
№
28
Название детали
Винт М4.6gх8.58 ГОСТ 1490-62
Заводской номер
Винт М4.6gх8.58 ГОСТ 1490-62
Количество на модель
1
№
32
Название детали
Шайба 8-010 ГОСТ 11371-68
Заводской номер
Шайба 8-010 ГОСТ 11371-68
Количество на модель
4
№
35
Название детали
Штифт 3С4х28 ГОСТ 3128-70
Заводской номер
Штифт 3С4х28 ГОСТ 3128-70
Количество на модель
1
№
39
Название детали
Шплинт 2,5х16 ГОСТ 397-66
Заводской номер
Шплинт 2,5х16 ГОСТ 397-66
Количество на модель
7
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Радиатор масляный двухрядный со шторкой | 150.08.001А | 1 | 1 | |||||
| 11 | Стойка масляного радиатора | 150У.08.111 | 2 | 2 | 11 | |||
| 12 | Втулка | 150.20.208 | 1 | 1 | 12 | |||
| 13 | Шторка радиатора в сборе | 125.08.012 | 1 | 1 | 13 | |||
| 14 | Цепочка управления шторкой радиатора в сборе | 125.08.013 | 1 | 1 | 14 | |||
| 15 | Полотно в сборе | 125.08.014 | 1 | 1 | 15 | |||
| 16 | Ролик в сборе | 125.08.016 | 1 | 1 | 16 | |||
| 17 | Рамка в сборе | 125.08.025 | 1 | 1 | 17 | |||
| 18 | Ролик с заглушкой в сборе | 125.08.029 | 1 | 1 | 18 | |||
| 19 | Ось полотна | 225.08.105 | 1 | 1 | 19 | |||
| 20 | Ось ролика левая | 125.08.113 | 1 | 1 | 20 | |||
| 21 | Пружина шторки | 125.08.114 | 1 | 1 | 21 | |||
| 22 | Ось ролика правая | 125.08.117 | 1 | 1 | 22 | |||
| 23 | Канат | 125.08.119 | 1 | 1 | 23 | |||
| 24 | Цепочка | 125.08.125 | 1 | 1 | 24 | |||
| 25 | Стержень направляющий | 125.08.138 | 2 | 2 | 25 | |||
| 26 | Кольцо | 14.13.201 | 1 | 1 | 26 | |||
| 27 | Наконечник каната | 14.13.203 | 1 | 1 | 27 | |||
| 28 | Втулка изоляционная | 14.48.243 | 4 | 4 | 28 | |||
| 32 | Винт М4.6gх8.58 ГОСТ 1490-62 | Винт М4.6gх8.58 ГОСТ 1490-62 | 1 | 1 | 32 | |||
| 35 | Шайба 8-010 ГОСТ 11371-68 | Шайба 8-010 ГОСТ 11371-68 | 4 | 4 | 35 | |||
| 39 | Штифт 3С4х28 ГОСТ 3128-70 | Штифт 3С4х28 ГОСТ 3128-70 | 1 | 1 | 39 | |||
| 40 | Шплинт 2,5х16 ГОСТ 397-66 | Шплинт 2,5х16 ГОСТ 397-66 | 7 | 7 | 40 |
