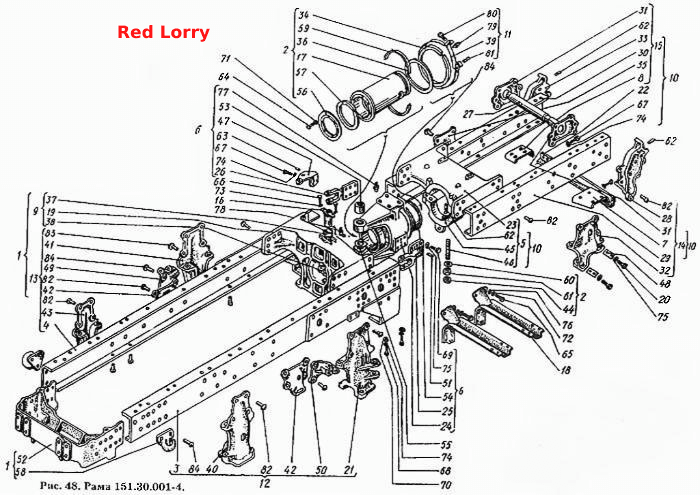

Рама 151.30.001-4
100%
Название детали
Рама в сборе
Заводской номер
151.30.001-4
Количество на модель
1
№
Название детали
Часть рамы передняя в сборе
Заводской номер
151.30.011-4
Количество на модель
1
№
1
Название детали
Часть рамы задняя в сборе
Заводской номер
151.30.012-4
Количество на модель
1
№
2
Название детали
Лонжерон рамы передний левый в сооре
Заводской номер
151.30.013-2А-01
Количество на модель
1
№
3
Название детали
Лонжерон рамы передний правый в сборе
Заводской номер
151.30.014-2А-01
Количество на модель
1
№
4
Название детали
Опора шарнира задняя в сборе
Заводской номер
151.30.017-2
Количество на модель
1
№
5
Название детали
Корпус шарнира в сборе
Заводской номер
151.30.018-3
Количество на модель
1
№
6
Название детали
Кронштейн редуктора ВОМ левый в сборе
Заводской номер
151.30.019-2
Количество на модель
1
№
7
Название детали
Кронштейн редуктора ВОМ правый в сборе
Заводской номер
151.30.020-1
Количество на модель
1
№
8
Название детали
Опора шарнира передняя в сборе
Заводской номер
151.30.024
Количество на модель
1
№
9
Название детали
Часть рамы задняя с кронштейнами в сборе
Заводской номер
151.30.027
Количество на модель
1
№
10
Название детали
Хомутик в сборе
Заводской номер
151.30.029
Количество на модель
1
№
11
Название детали
Лонжерон передний левый с кронштейнами в сборе
Заводской номер
151.30.032
Количество на модель
1
№
12
Название детали
Лонжерон передний правый с кронштейнами в сборе
Заводской номер
151.30.033
Количество на модель
1
№
13
Название детали
Лонжерон задний левый с кронштейнами в сборе
Заводской номер
151.30.034
Количество на модель
1
№
14
Название детали
Лонжерон задний правый с кронштейнами в сборе
Заводской номер
151.30.035
Количество на модель
1
№
15
Название детали
Ось в сборе
Заводской номер
151.30.045
Количество на модель
2
№
16
Название детали
Труба горизонтального шарнира в сборе
Заводской номер
151.30.046-3
Количество на модель
1
№
17
Название детали
Кронштейн гидробака в сборе
Заводской номер
151.30.052
Количество на модель
4
№
18
Название детали
Опора шарнира передняя
Заводской номер
151.30.102-1
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
151.30.105
Количество на модель
8
№
20
Название детали
Кронштейн рессоры задний левый
Заводской номер
151.30.107-5
Количество на модель
1
№
21
Название детали
Уголок
Заводской номер
151.30.116-2
Количество на модель
1
№
22
Название детали
Опора шарнира задняя
Заводской номер
151.30.119-1
Количество на модель
1
№
23
Название детали
Корпус шарнира
Заводской номер
151.30.120-5
Количество на модель
1
№
24
Название детали
Ухо левое
Заводской номер
151.30.121
Количество на модель
1
№
25
Название детали
Ухо правое
Заводской номер
151.30.122-2
Количество на модель
1
№
26
Название детали
Ось цилиндра
Заводской номер
151.30.123
Количество на модель
1
№
27
Название детали
Кронштейн левый
Заводской номер
151.30.124-2
Количество на модель
1
№
28
Название детали
Лонжерон рамы задний левый
Заводской номер
151.30.125-1А
Количество на модель
1
№
29
Название детали
Лонжерон рамы задний правый
Заводской номер
151.30.136-1А
Количество на модель
1
№
30
Название детали
Фланец оси цилиндра
Заводской номер
151.30.127
Количество на модель
2
№
31
Название детали
Кронштейн заднего моста левый
Заводской номер
151.30.128-1
Количество на модель
1
№
32
Название детали
Кронштейн правый
Заводской номер
151.30.135-2
Количество на модель
1
№
33
Название детали
Сальник
Заводской номер
151.30.144
Количество на модель
1
№
34
Название детали
Кронштейн заднего моста правый
Заводской номер
151.30.148
Количество на модель
1
№
35
Название детали
Кольцо проставочное
Заводской номер
151.30.162-1
Количество на модель
1
№
36
Название детали
Втулка наружная
Заводской номер
151.30.163
Количество на модель
2
№
37
Название детали
Втулка внутренняя
Заводской номер
151.30.164
Количество на модель
2
№
38
Название детали
Лента хомутика
Заводской номер
151.30.199
Количество на модель
1
№
39
Название детали
Кронштейн рессоры передний левый
Заводской номер
151.30.201-2А
Количество на модель
1
№
40
Название детали
Кронштейн рессоры задний правый
Заводской номер
151.30.202-5
Количество на модель
1
№
41
Название детали
Кронштейн буфера и блокировки
Заводской номер
151.30.203
Количество на модель
2
№
42
Название детали
Кронштейн рессоры передний правый
Заводской номер
151.30.204-2А
Количество на модель
1
№
43
Название детали
Гайка специальная
Заводской номер
151.30.205
Количество на модель
6
№
44
Название детали
Бугель задней опоры шарнира
Заводской номер
151.30.217-1А
Количество на модель
1
№
45
Название детали
Шпилька
Заводской номер
151.30.218
Количество на модель
6
№
46
Название детали
Кронштейн следящей тяги
Заводской номер
151.30.234
Количество на модель
1
№
47
Название детали
Планка
Заводской номер
151.30.246
Количество на модель
4
№
48
Название детали
Кронштейн амортизатора верхний правый
Заводской номер
151.30.253
Количество на модель
1
№
49
Название детали
Кронштейн амортизатора верхний левый
Заводской номер
151.30.254
Количество на модель
1
№
50
Название детали
Штифт 25Пр2/2ах50 ГОСТ 3128-70
Заводской номер
151.30.263
Количество на модель
4
№
51
Название детали
Брус передний
Заводской номер
150.30.101
Количество на модель
1
№
52
Название детали
Втулка вертикального шарнира
Заводской номер
125.30.126
Количество на модель
2
№
53
Название детали
Втулка горизонтального шарнира
Заводской номер
125.30.138
Количество на модель
2
№
54
Название детали
Шайба вертикального шарнира
Заводской номер
125.30.140
Количество на модель
4
№
55
Название детали
Обойма сальника передняя
Заводской номер
125.30.141
Количество на модель
1
№
56
Название детали
Сальник
Заводской номер
125.30.143А
Количество на модель
1
№
57
Название детали
Крюк передний
Заводской номер
125.30.154
Количество на модель
2
№
58
Название детали
Полукольцо
Заводской номер
125.30.216
Количество на модель
2
№
59
Название детали
Шайба
Заводской номер
125.30.219-1
Количество на модель
6
№
60
Название детали
Гайка
Заводской номер
125.30.220
Количество на модель
6
№
61
Название детали
Штифт
Заводской номер
74.56.415
Количество на модель
3
№
62
Название детали
Штифт цилиндрический
Заводской номер
А02-35
Количество на модель
5
№
63
Название детали
Болт М8.6gх16.66 ГОСТ 7796-70
Заводской номер
Болт М8.6gх16.66 ГОСТ 7796-70
Количество на модель
6
№
64
Название детали
Болт М10.6gх20.66 ГОСТ 7796-70
Заводской номер
Болт М10.6gх20.66 ГОСТ 7796-70
Количество на модель
16
№
65
Название детали
Болт М12-6gх35.88.35 ГОСТ 7796-70
Заводской номер
Болт М12-6gх35.88.35 ГОСТ 7796-70
Количество на модель
4
№
66
Название детали
Болт М16 6gх35.88.35 ГОСТ 7796-70
Заводской номер
Болт М16 6gх35.88.35 ГОСТ 7796-70
Количество на модель
7
№
67
Название детали
Болт М16-6gх50.88.35 ГОСТ 7796-70
Заводской номер
Болт М16-6gх50.88.35 ГОСТ 7796-70
Количество на модель
4
№
68
Название детали
Болт М24х2-6gх60.109.019 ГОСТ 7796-70
Заводской номер
Болт М24х2-6gх60.109.019 ГОСТ 7796-70
Количество на модель
8
№
69
Название детали
Гайка М16-7Н.6 ГОСТ 5915-70
Заводской номер
Гайка М16-7Н.6 ГОСТ 5915-70
Количество на модель
12
№
70
Название детали
Шайба 8.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 8.65Г.05 ГОСТ 6402-70
Количество на модель
6
№
71
Название детали
Шайба 10.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 10.65Г.05 ГОСТ 6402-70
Количество на модель
16
№
72
Название детали
Шайба 12.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 12.65Г.05 ГОСТ 6402-70
Количество на модель
6
№
73
Название детали
Шайба 16.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 16.65Г.05 ГОСТ 6402-70
Количество на модель
11
№
74
Название детали
Шайба 24.65Г.05 ГОСТ 6402-70
Заводской номер
Шайба 24.65Г.05 ГОСТ 6402-70
Количество на модель
16
№
75
Название детали
Шайба 10-010 ГОСТ 11371-68
Заводской номер
Шайба 10-010 ГОСТ 11371-68
Количество на модель
8
№
76
Название детали
Масленка I-А1 ГОСТ 1303-56
Заводской номер
Масленка I-А1 ГОСТ 1303-56
Количество на модель
1
№
77
Название детали
Масленка II-А-45 ГОСТ 1303-56
Заводской номер
Масленка II-А-45 ГОСТ 1303-56
Количество на модель
2
№
78
Название детали
Планка хомутика
Заводской номер
ХС-2-1
Количество на модель
2
№
79
Название детали
Болт хомутика
Заводской номер
ХС-3
Количество на модель
1
№
80
Название детали
Гайка хомутика
Заводской номер
ХС-4
Количество на модель
1
№
81
Название детали
Заклепка 20х55.01 ГОСТ 10299-68
Заводской номер
Заклепка 20х55.01 ГОСТ 10299-68
Количество на модель
62
№
82
Название детали
Заклепка 20х70.01 ГОСТ 10299-68
Заводской номер
Заклепка 20х70.01 ГОСТ 10299-68
Количество на модель
34
№
83
Название детали
Заклепка 20х80.01 ГОСТ 10299-68
Заводской номер
Заклепка 20х80.01 ГОСТ 10299-68
Количество на модель
18
№
84
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рама в сборе | 151.30.001-4 | 1 | 1 | |||||
| 1 | Часть рамы передняя в сборе | 151.30.011-4 | 1 | 1 | 1 | |||
| 2 | Часть рамы задняя в сборе | 151.30.012-4 | 1 | 1 | 2 | |||
| 3 | Лонжерон рамы передний левый в сооре | 151.30.013-2А-01 | 1 | 1 | 3 | |||
| 4 | Лонжерон рамы передний правый в сборе | 151.30.014-2А-01 | 1 | 1 | 4 | |||
| 5 | Опора шарнира задняя в сборе | 151.30.017-2 | 1 | 1 | 5 | |||
| 6 | Корпус шарнира в сборе | 151.30.018-3 | 1 | 1 | 6 | |||
| 7 | Кронштейн редуктора ВОМ левый в сборе | 151.30.019-2 | 1 | 1 | 7 | |||
| 8 | Кронштейн редуктора ВОМ правый в сборе | 151.30.020-1 | 1 | 1 | 8 | |||
| 9 | Опора шарнира передняя в сборе | 151.30.024 | 1 | 1 | 9 | |||
| 10 | Часть рамы задняя с кронштейнами в сборе | 151.30.027 | 1 | 1 | 10 | |||
| 11 | Хомутик в сборе | 151.30.029 | 1 | 1 | 11 | |||
| 12 | Лонжерон передний левый с кронштейнами в сборе | 151.30.032 | 1 | 1 | 12 | |||
| 13 | Лонжерон передний правый с кронштейнами в сборе | 151.30.033 | 1 | 1 | 13 | |||
| 14 | Лонжерон задний левый с кронштейнами в сборе | 151.30.034 | 1 | 1 | 14 | |||
| 15 | Лонжерон задний правый с кронштейнами в сборе | 151.30.035 | 1 | 1 | 15 | |||
| 16 | Ось в сборе | 151.30.045 | 2 | 2 | 16 | |||
| 17 | Труба горизонтального шарнира в сборе | 151.30.046-3 | 1 | 1 | 17 | |||
| 18 | Кронштейн гидробака в сборе | 151.30.052 | 4 | 4 | 18 | |||
| 19 | Опора шарнира передняя | 151.30.102-1 | 1 | 1 | 19 | |||
| 20 | Болт | 151.30.105 | 8 | 8 | 20 | |||
| 21 | Кронштейн рессоры задний левый | 151.30.107-5 | 1 | 1 | 21 | |||
| 22 | Уголок | 151.30.116-2 | 1 | 1 | 22 | |||
| 23 | Опора шарнира задняя | 151.30.119-1 | 1 | 1 | 23 | |||
| 24 | Корпус шарнира | 151.30.120-5 | 1 | 1 | 24 | |||
| 25 | Ухо левое | 151.30.121 | 1 | 1 | 25 | |||
| 26 | Ухо правое | 151.30.122-2 | 1 | 1 | 26 | |||
| 27 | Ось цилиндра | 151.30.123 | 1 | 1 | 27 | |||
| 28 | Кронштейн левый | 151.30.124-2 | 1 | 1 | 28 | |||
| 29 | Лонжерон рамы задний левый | 151.30.125-1А | 1 | 1 | 29 | |||
| 30 | Лонжерон рамы задний правый | 151.30.136-1А | 1 | 1 | 30 | |||
| 31 | Фланец оси цилиндра | 151.30.127 | 2 | 2 | 31 | |||
| 32 | Кронштейн заднего моста левый | 151.30.128-1 | 1 | 1 | 32 | |||
| 33 | Кронштейн правый | 151.30.135-2 | 1 | 1 | 33 | |||
| 34 | Сальник | 151.30.144 | 1 | 1 | 34 | |||
| 35 | Кронштейн заднего моста правый | 151.30.148 | 1 | 1 | 35 | |||
| 36 | Кольцо проставочное | 151.30.162-1 | 1 | 1 | 36 | |||
| 37 | Втулка наружная | 151.30.163 | 2 | 2 | 37 | |||
| 38 | Втулка внутренняя | 151.30.164 | 2 | 2 | 38 | |||
| 39 | Лента хомутика | 151.30.199 | 1 | 1 | 39 | |||
| 40 | Кронштейн рессоры передний левый | 151.30.201-2А | 1 | 1 | 40 | |||
| 41 | Кронштейн рессоры задний правый | 151.30.202-5 | 1 | 1 | 41 | |||
| 42 | Кронштейн буфера и блокировки | 151.30.203 | 2 | 2 | 42 | |||
| 43 | Кронштейн рессоры передний правый | 151.30.204-2А | 1 | 1 | 43 | |||
| 44 | Гайка специальная | 151.30.205 | 6 | 6 | 44 | |||
| 45 | Бугель задней опоры шарнира | 151.30.217-1А | 1 | 1 | 45 | |||
| 46 | Шпилька | 151.30.218 | 6 | 6 | 46 | |||
| 47 | Кронштейн следящей тяги | 151.30.234 | 1 | 1 | 47 | |||
| 48 | Планка | 151.30.246 | 4 | 4 | 48 | |||
| 49 | Кронштейн амортизатора верхний правый | 151.30.253 | 1 | 1 | 49 | |||
| 50 | Кронштейн амортизатора верхний левый | 151.30.254 | 1 | 1 | 50 | |||
| 51 | Штифт 25Пр2/2ах50 ГОСТ 3128-70 | 151.30.263 | 4 | 4 | 51 | |||
| 52 | Брус передний | 150.30.101 | 1 | 1 | 52 | |||
| 53 | Втулка вертикального шарнира | 125.30.126 | 2 | 2 | 53 | |||
| 54 | Втулка горизонтального шарнира | 125.30.138 | 2 | 2 | 54 | |||
| 55 | Шайба вертикального шарнира | 125.30.140 | 4 | 4 | 55 | |||
| 56 | Обойма сальника передняя | 125.30.141 | 1 | 1 | 56 | |||
| 57 | Сальник | 125.30.143А | 1 | 1 | 57 | |||
| 58 | Крюк передний | 125.30.154 | 2 | 2 | 58 | |||
| 59 | Полукольцо | 125.30.216 | 2 | 2 | 59 | |||
| 60 | Шайба | 125.30.219-1 | 6 | 6 | 60 | |||
| 61 | Гайка | 125.30.220 | 6 | 6 | 61 | |||
| 62 | Штифт | 74.56.415 | 3 | 3 | 62 | |||
| 63 | Штифт цилиндрический | А02-35 | 5 | 5 | 63 | |||
| 64 | Болт М8.6gх16.66 ГОСТ 7796-70 | Болт М8.6gх16.66 ГОСТ 7796-70 | 6 | 6 | 64 | |||
| 65 | Болт М10.6gх20.66 ГОСТ 7796-70 | Болт М10.6gх20.66 ГОСТ 7796-70 | 16 | 16 | 65 | |||
| 66 | Болт М12-6gх35.88.35 ГОСТ 7796-70 | Болт М12-6gх35.88.35 ГОСТ 7796-70 | 4 | 4 | 66 | |||
| 67 | Болт М16 6gх35.88.35 ГОСТ 7796-70 | Болт М16 6gх35.88.35 ГОСТ 7796-70 | 7 | 7 | 67 | |||
| 68 | Болт М16-6gх50.88.35 ГОСТ 7796-70 | Болт М16-6gх50.88.35 ГОСТ 7796-70 | 4 | 4 | 68 | |||
| 69 | Болт М24х2-6gх60.109.019 ГОСТ 7796-70 | Болт М24х2-6gх60.109.019 ГОСТ 7796-70 | 8 | 8 | 69 | |||
| 70 | Гайка М16-7Н.6 ГОСТ 5915-70 | Гайка М16-7Н.6 ГОСТ 5915-70 | 12 | 12 | 70 | |||
| 71 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | 6 | 6 | 71 | |||
| 72 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | 16 | 16 | 72 | |||
| 73 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | 6 | 6 | 73 | |||
| 74 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 | 11 | 11 | 74 | |||
| 75 | Шайба 24.65Г.05 ГОСТ 6402-70 | Шайба 24.65Г.05 ГОСТ 6402-70 | 16 | 16 | 75 | |||
| 76 | Шайба 10-010 ГОСТ 11371-68 | Шайба 10-010 ГОСТ 11371-68 | 8 | 8 | 76 | |||
| 77 | Масленка I-А1 ГОСТ 1303-56 | Масленка I-А1 ГОСТ 1303-56 | 1 | 1 | 77 | |||
| 78 | Масленка II-А-45 ГОСТ 1303-56 | Масленка II-А-45 ГОСТ 1303-56 | 2 | 2 | 78 | |||
| 79 | Планка хомутика | ХС-2-1 | 2 | 2 | 79 | |||
| 80 | Болт хомутика | ХС-3 | 1 | 1 | 80 | |||
| 81 | Гайка хомутика | ХС-4 | 1 | 1 | 81 | |||
| 82 | Заклепка 20х55.01 ГОСТ 10299-68 | Заклепка 20х55.01 ГОСТ 10299-68 | 62 | 62 | 82 | |||
| 83 | Заклепка 20х70.01 ГОСТ 10299-68 | Заклепка 20х70.01 ГОСТ 10299-68 | 34 | 34 | 83 | |||
| 84 | Заклепка 20х80.01 ГОСТ 10299-68 | Заклепка 20х80.01 ГОСТ 10299-68 | 18 | 18 | 84 |
