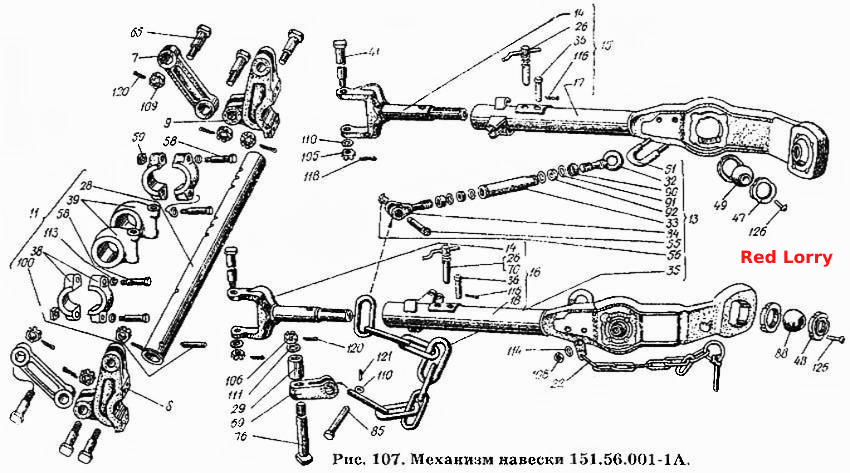

Механизм навески 151.56.001-1А
100%
Название детали
Механизм навески
Заводской номер
151.56.001-1А
Количество на модель
1
№
Название детали
Стяжка продольная
Заводской номер
151.56.146-1
Количество на модель
2
№
7
Название детали
Кронштейн бугеля левый
Заводской номер
151.56.176
Количество на модель
1
№
8
Название детали
Кронштейн бугеля правый
Заводской номер
151.56.177А
Количество на модель
1
№
9
Название детали
Ось нижняя в сборе
Заводской номер
150.56.014-1
Количество на модель
1
№
11
Название детали
Растяжка в сборе
Заводской номер
150.56.022
Количество на модель
2
№
13
Название детали
Вилка нижних тяг в сборе
Заводской номер
150.56.024-1
Количество на модель
2
№
14
Название детали
Тяга нижняя правая в сборе
Заводской номер
150.56.025-1
Количество на модель
1
№
15
Название детали
Тяга нижняя левая в сборе
Заводской номер
150.56.026-1
Количество на модель
1
№
16
Название детали
Головка задняя правая в сборе
Заводской номер
150.56.027-1
Количество на модель
1
№
17
Название детали
Головка задняя левая в сборе
Заводской номер
150.56.028-1
Количество на модель
1
№
18
Название детали
Цепочка с чекой в сборе
Заводской номер
150.56-033
Количество на модель
2
№
22
Название детали
Палец тяги в сборе
Заводской номер
150.56.038
Количество на модель
2
№
26
Название детали
Ось нижняя
Заводской номер
150.56.102-1
Количество на модель
1
№
28
Название детали
Втулка
Заводской номер
150.56.109
Количество на модель
2
№
29
Название детали
Винт растяжки
Заводской номер
150.56.126
Количество на модель
2
№
32
Название детали
Муфта растяжек
Заводской номер
150.56.127
Количество на модель
2
№
33
Название детали
Винт растяжки с левой резьбой
Заводской номер
150.56.128-1
Количество на модель
2
№
34
Название детали
Цепь
Заводской номер
150.56.129Б
Количество на модель
2
№
35
Название детали
Ось с буртиком
Заводской номер
150.56.134
Количество на модель
2
№
36
Название детали
Упор задний
Заводской номер
150.56.137-1
Количество на модель
4
№
38
Название детали
Головка нижних тяг
Заводской номер
150.56.139
Количество на модель
2
№
39
Название детали
Палец тяги соединительный
Заводской номер
150.56.146
Количество на модель
2
№
41
Название детали
Кольцо яблока нижних тяг
Заводской номер
150.56.155
Количество на модель
4
№
47
Название детали
Кольцо яблока
Заводской номер
150.56.156
Количество на модель
6
№
48
Название детали
Яблоко нижних тяг
Заводской номер
150.56.157
Количество на модель
2
№
49
Название детали
Стремянка
Заводской номер
150.56.160
Количество на модель
2
№
51
Название детали
Палец растяжки
Заводской номер
150.56.170
Количество на модель
2
№
55
Название детали
Кольцо
Заводской номер
150.56.171
Количество на модель
2
№
56
Название детали
Болт стяжной
Заводской номер
150.56.181
Количество на модель
4
№
58
Название детали
Стопор упорный
Заводской номер
150.56.182
Количество на модель
4
№
59
Название детали
Палец
Заводской номер
125.56.195
Количество на модель
6
№
65
Название детали
Серьга цепи
Заводской номер
77.60.126А
Количество на модель
2
№
69
Название детали
Пружина
Заводской номер
77.60.128
Количество на модель
2
№
70
Название детали
Палец прицепной скобы
Заводской номер
77.60.150
Количество на модель
2
№
76
Название детали
Палец серьги
Заводской номер
77.60.179-1
Количество на модель
4
№
85
Название детали
Яблоко малое
Заводской номер
77.60.199
Количество на модель
2
№
88
Название детали
Колпак
Заводской номер
77.60.215
Количество на модель
4
№
90
Название детали
Шайба растяжки
Заводской номер
77.60.216
Количество на модель
8
№
91
Название детали
Прокладка уплотнительная
Заводской номер
77.60.217
Количество на модель
4
№
92
Название детали
Штифт нижней оси
Заводской номер
54.56.188
Количество на модель
1
№
100
Название детали
Гайка М20х1,5-6Н.8
Заводской номер
Гайка М20х1,5-6Н.8
Количество на модель
4
№
105
Название детали
Гайка М27х2-6Н.8
Заводской номер
Гайка М27х2-6Н.8
Количество на модель
3
№
106
Название детали
Гайка
Заводской номер
ГНС-1М20
Количество на модель
4
№
108
Название детали
Гайка
Заводской номер
ГКН-2М27
Количество на модель
6
№
109
Название детали
Шайба 20-010 ГОСТ 11371-68
Заводской номер
Шайба 20-010 ГОСТ 11371-68
Количество на модель
8
№
110
Название детали
Шайба 27-010 ГОСТ11371-68
Заводской номер
Шайба 27-010 ГОСТ11371-68
Количество на модель
3
№
111
Название детали
Шайба 16.65Г. ГОСТ 6402-70
Заводской номер
Шайба 16.65Г. ГОСТ 6402-70
Количество на модель
6
№
113
Название детали
Шайба 20.65Г ГОСТ 6102-70
Заводской номер
Шайба 20.65Г ГОСТ 6102-70
Количество на модель
4
№
114
Название детали
Шплинт 3,2х20 ГОСТ 397-66
Заводской номер
Шплинт 3,2х20 ГОСТ 397-66
Количество на модель
2
№
116
Название детали
Шплинт 4х36 ГОСТ 397-66
Заводской номер
Шплинт 4х36 ГОСТ 397-66
Количество на модель
4
№
118
Название детали
Шплинт 5х50 ГОСТ 397-66
Заводской номер
Шплинт 5х50 ГОСТ 397-66
Количество на модель
9
№
120
Название детали
Шплинт 6,3х40 ГОСТ 397-66
Заводской номер
Шплинт 6,3х40 ГОСТ 397-66
Количество на модель
4
№
121
Название детали
Заклепка 12х45.01 ГОСТ 10299-68
Заводской номер
Заклепка 12х45.01 ГОСТ 10299-68
Количество на модель
20
№
126
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм навески | 151.56.001-1А | 1 | 1 | |||||
| 7 | Стяжка продольная | 151.56.146-1 | 2 | 2 | 7 | |||
| 8 | Кронштейн бугеля левый | 151.56.176 | 1 | 1 | 8 | |||
| 9 | Кронштейн бугеля правый | 151.56.177А | 1 | 1 | 9 | |||
| 11 | Ось нижняя в сборе | 150.56.014-1 | 1 | 1 | 11 | |||
| 13 | Растяжка в сборе | 150.56.022 | 2 | 2 | 13 | |||
| 14 | Вилка нижних тяг в сборе | 150.56.024-1 | 2 | 2 | 14 | |||
| 15 | Тяга нижняя правая в сборе | 150.56.025-1 | 1 | 1 | 15 | |||
| 16 | Тяга нижняя левая в сборе | 150.56.026-1 | 1 | 1 | 16 | |||
| 17 | Головка задняя правая в сборе | 150.56.027-1 | 1 | 1 | 17 | |||
| 18 | Головка задняя левая в сборе | 150.56.028-1 | 1 | 1 | 18 | |||
| 22 | Цепочка с чекой в сборе | 150.56-033 | 2 | 2 | 22 | |||
| 26 | Палец тяги в сборе | 150.56.038 | 2 | 2 | 26 | |||
| 28 | Ось нижняя | 150.56.102-1 | 1 | 1 | 28 | |||
| 29 | Втулка | 150.56.109 | 2 | 2 | 29 | |||
| 32 | Винт растяжки | 150.56.126 | 2 | 2 | 32 | |||
| 33 | Муфта растяжек | 150.56.127 | 2 | 2 | 33 | |||
| 34 | Винт растяжки с левой резьбой | 150.56.128-1 | 2 | 2 | 34 | |||
| 35 | Цепь | 150.56.129Б | 2 | 2 | 35 | |||
| 36 | Ось с буртиком | 150.56.134 | 2 | 2 | 36 | |||
| 38 | Упор задний | 150.56.137-1 | 4 | 4 | 38 | |||
| 39 | Головка нижних тяг | 150.56.139 | 2 | 2 | 39 | |||
| 41 | Палец тяги соединительный | 150.56.146 | 2 | 2 | 41 | |||
| 47 | Кольцо яблока нижних тяг | 150.56.155 | 4 | 4 | 47 | |||
| 48 | Кольцо яблока | 150.56.156 | 6 | 6 | 48 | |||
| 49 | Яблоко нижних тяг | 150.56.157 | 2 | 2 | 49 | |||
| 51 | Стремянка | 150.56.160 | 2 | 2 | 51 | |||
| 55 | Палец растяжки | 150.56.170 | 2 | 2 | 55 | |||
| 56 | Кольцо | 150.56.171 | 2 | 2 | 56 | |||
| 58 | Болт стяжной | 150.56.181 | 4 | 4 | 58 | |||
| 59 | Стопор упорный | 150.56.182 | 4 | 4 | 59 | |||
| 65 | Палец | 125.56.195 | 6 | 6 | 65 | |||
| 69 | Серьга цепи | 77.60.126А | 2 | 2 | 69 | |||
| 70 | Пружина | 77.60.128 | 2 | 2 | 70 | |||
| 76 | Палец прицепной скобы | 77.60.150 | 2 | 2 | 76 | |||
| 85 | Палец серьги | 77.60.179-1 | 4 | 4 | 85 | |||
| 88 | Яблоко малое | 77.60.199 | 2 | 2 | 88 | |||
| 90 | Колпак | 77.60.215 | 4 | 4 | 90 | |||
| 91 | Шайба растяжки | 77.60.216 | 8 | 8 | 91 | |||
| 92 | Прокладка уплотнительная | 77.60.217 | 4 | 4 | 92 | |||
| 100 | Штифт нижней оси | 54.56.188 | 1 | 1 | 100 | |||
| 105 | Гайка М20х1,5-6Н.8 | Гайка М20х1,5-6Н.8 | 4 | 4 | 105 | |||
| 106 | Гайка М27х2-6Н.8 | Гайка М27х2-6Н.8 | 3 | 3 | 106 | |||
| 108 | Гайка | ГНС-1М20 | 4 | 4 | 108 | |||
| 109 | Гайка | ГКН-2М27 | 6 | 6 | 109 | |||
| 110 | Шайба 20-010 ГОСТ 11371-68 | Шайба 20-010 ГОСТ 11371-68 | 8 | 8 | 110 | |||
| 111 | Шайба 27-010 ГОСТ11371-68 | Шайба 27-010 ГОСТ11371-68 | 3 | 3 | 111 | |||
| 113 | Шайба 16.65Г. ГОСТ 6402-70 | Шайба 16.65Г. ГОСТ 6402-70 | 6 | 6 | 113 | |||
| 114 | Шайба 20.65Г ГОСТ 6102-70 | Шайба 20.65Г ГОСТ 6102-70 | 4 | 4 | 114 | |||
| 116 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 | 2 | 2 | 116 | |||
| 118 | Шплинт 4х36 ГОСТ 397-66 | Шплинт 4х36 ГОСТ 397-66 | 4 | 4 | 118 | |||
| 120 | Шплинт 5х50 ГОСТ 397-66 | Шплинт 5х50 ГОСТ 397-66 | 9 | 9 | 120 | |||
| 121 | Шплинт 6,3х40 ГОСТ 397-66 | Шплинт 6,3х40 ГОСТ 397-66 | 4 | 4 | 121 | |||
| 126 | Заклепка 12х45.01 ГОСТ 10299-68 | Заклепка 12х45.01 ГОСТ 10299-68 | 20 | 20 | 126 |
