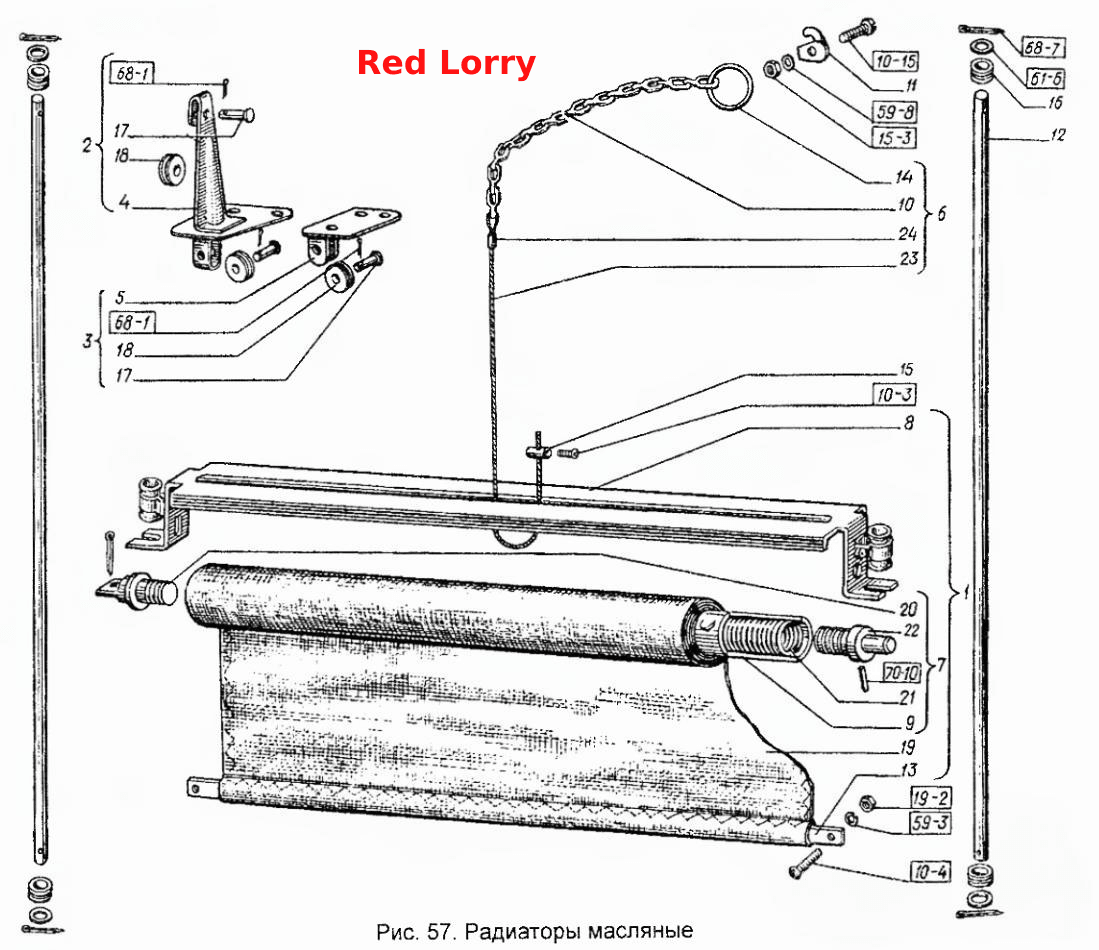

Радиаторы масляные
100%
Название детали
Штифт (d=3, L=32)
Заводской номер
3.3x32.3128
Количество на модель
1
№
Название детали
Винт
Заводской номер
М4х12.17473
Количество на модель
39
№
Название детали
Винт (d=4, l=8, L0=8, H=2,8, D=7)
Заводской номер
М4х 8.17473
Количество на модель
30
№
Название детали
Винт
Заводской номер
М6х12.17473
Количество на модель
55
№
Название детали
Гайка
Заводской номер
М4.5927
Количество на модель
18
№
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
61
№
Название детали
Шайба
Заводской номер
4.65Г.6402
Количество на модель
41
№
Название детали
Шайба
Заводской номер
6.65Г.6402
Количество на модель
274
№
Название детали
Шайба
Заводской номер
8.04.11371
Количество на модель
102
№
Название детали
Шплинт
Заводской номер
1,6x12.397
Количество на модель
8
№
Название детали
Шплинт
Заводской номер
2,5x16.397
Количество на модель
5
№
Название детали
Шторка
Заводской номер
151М.13.018
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
151М.13.019
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
151М.13.020
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
151М.13.021
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
151М.13.023
Количество на модель
1
№
5
Название детали
Цепочка управления шторкой радиатора в сборе
Заводской номер
125.08.013
Количество на модель
1
№
6
Название детали
Ролик в сборе
Заводской номер
125.08.016
Количество на модель
1
№
7
Название детали
Рамка в сборе
Заводской номер
125.08.025
Количество на модель
1
№
8
Название детали
Ролик с заглушкой в сборе
Заводской номер
125.08.029
Количество на модель
1
№
9
Название детали
Цепочка
Заводской номер
150.08.038
Количество на модель
1
№
10
Название детали
Зацеп
Заводской номер
151М.13.103-1
Количество на модель
1
№
11
Название детали
Стержень
Заводской номер
151М.13.108
Количество на модель
2
№
12
Название детали
Планка
Заводской номер
151М.13.109
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
14.13.201
Количество на модель
1
№
14
Название детали
Наконечник каната
Заводской номер
14.13.203
Количество на модель
1
№
15
Название детали
Втулка изоляционная
Заводской номер
14.48.243
Количество на модель
4
№
16
Название детали
Палец
Заводской номер
74.13.470
Количество на модель
3
№
17
Название детали
Ролик
Заводской номер
74.13.471
Количество на модель
3
№
18
Название детали
Полотно шторки радиатора
Заводской номер
125.08.107
Количество на модель
1
№
19
Название детали
Ось ролика левая
Заводской номер
125.08.113
Количество на модель
1
№
20
Название детали
Пружина шторки
Заводской номер
125.08.114
Количество на модель
1
№
21
Название детали
Ось ролика правая
Заводской номер
125.08.117
Количество на модель
1
№
22
Название детали
Канат
Заводской номер
125.08.119
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
125.08.208
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Штифт (d=3, L=32) | 3.3x32.3128 | 1 | 1 | |||||
| Винт | М4х12.17473 | 39 | 39 | |||||
| Винт (d=4, l=8, L0=8, H=2,8, D=7) | М4х 8.17473 | 30 | 30 | |||||
| Винт | М6х12.17473 | 55 | 55 | |||||
| Гайка | М4.5927 | 18 | 18 | |||||
| Орех | М6.5915 | 61 | 61 | |||||
| Шайба | 4.65Г.6402 | 41 | 41 | |||||
| Шайба | 6.65Г.6402 | 274 | 274 | |||||
| Шайба | 8.04.11371 | 102 | 102 | |||||
| Шплинт | 1,6x12.397 | 8 | 8 | |||||
| Шплинт | 2,5x16.397 | 5 | 5 | |||||
| 1 | Шторка | 151М.13.018 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 151М.13.019 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 151М.13.020 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 151М.13.021 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 151М.13.023 | 1 | 1 | 5 | |||
| 6 | Цепочка управления шторкой радиатора в сборе | 125.08.013 | 1 | 1 | 6 | |||
| 7 | Ролик в сборе | 125.08.016 | 1 | 1 | 7 | |||
| 8 | Рамка в сборе | 125.08.025 | 1 | 1 | 8 | |||
| 9 | Ролик с заглушкой в сборе | 125.08.029 | 1 | 1 | 9 | |||
| 10 | Цепочка | 150.08.038 | 1 | 1 | 10 | |||
| 11 | Зацеп | 151М.13.103-1 | 1 | 1 | 11 | |||
| 12 | Стержень | 151М.13.108 | 2 | 2 | 12 | |||
| 13 | Планка | 151М.13.109 | 1 | 1 | 13 | |||
| 14 | Кольцо | 14.13.201 | 1 | 1 | 14 | |||
| 15 | Наконечник каната | 14.13.203 | 1 | 1 | 15 | |||
| 16 | Втулка изоляционная | 14.48.243 | 4 | 4 | 16 | |||
| 17 | Палец | 74.13.470 | 3 | 3 | 17 | |||
| 18 | Ролик | 74.13.471 | 3 | 3 | 18 | |||
| 19 | Полотно шторки радиатора | 125.08.107 | 1 | 1 | 19 | |||
| 20 | Ось ролика левая | 125.08.113 | 1 | 1 | 20 | |||
| 21 | Пружина шторки | 125.08.114 | 1 | 1 | 21 | |||
| 22 | Ось ролика правая | 125.08.117 | 1 | 1 | 22 | |||
| 23 | Канат | 125.08.119 | 1 | 1 | 23 | |||
| 24 | Втулка | 125.08.208 | 1 | 1 | 24 |
