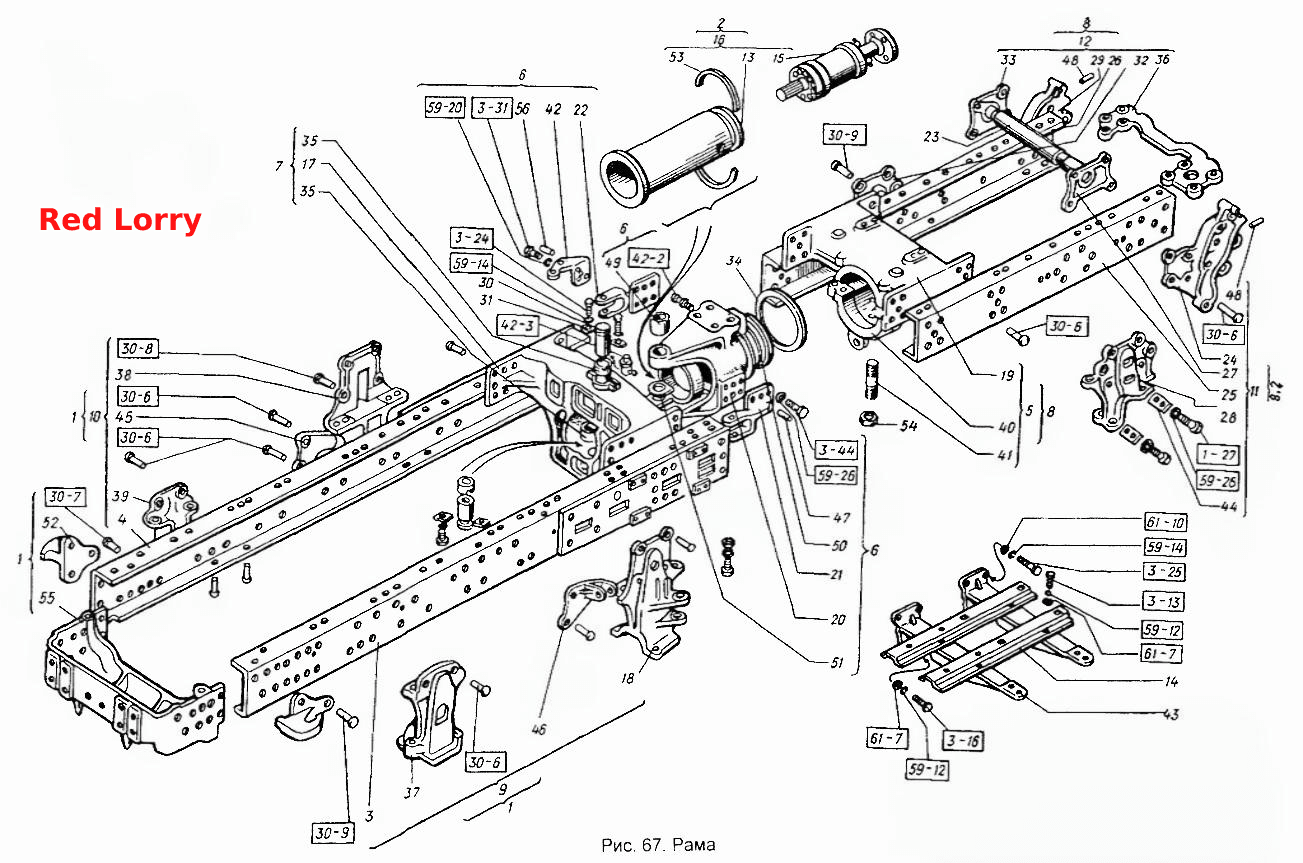

Рама
100%
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
635
№
Название детали
Шайба
Заводской номер
16.65Г.6402
Количество на модель
58
№
Название детали
Шайба
Заводской номер
12.04.11371
Количество на модель
26
№
Название детали
Шайба
Заводской номер
12.65Г.6402
Количество на модель
170
№
Название детали
Шайба
Заводской номер
10.04.11371
Количество на модель
74
№
Название детали
Заклепка
Заводской номер
20x60.10299
Количество на модель
2
№
Название детали
Рама
Заводской номер
151К.30.001
Количество на модель
№
Название детали
Масленка
Заводской номер
2.3.45.19853
Количество на модель
11
№
Название детали
Масленка
Заводской номер
1.3.19853
Количество на модель
11
№
Название детали
Шайба (d=24,5, b=S=5,5)
Заводской номер
24.65Г. 6402
Количество на модель
24
№
Название детали
Заклепка
Заводской номер
20x80.10299
Количество на модель
16
№
Название детали
Болт
Заводской номер
М10х16.7796
Количество на модель
44
№
Название детали
Болт
Заводской номер
М10x30.7796
Количество на модель
194
№
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
20
№
Название детали
Болт
Заводской номер
М12x35.7796
Количество на модель
44
№
Название детали
Болт (d=16, l=35, L0=35, H=9, S=22)
Заводской номер
М16х35.7796
Количество на модель
7
№
Название детали
Болт (d=24, l=130, L0=54, H=13, S=32)
Заводской номер
М24х130.7795
Количество на модель
8
№
Название детали
Болт
Заводской номер
М24х60.7796
Количество на модель
8
№
Название детали
Заклепка
Заводской номер
20x55.10299
Количество на модель
63
№
Название детали
Заклепка
Заводской номер
20x70.10299
Количество на модель
29
№
Название детали
Рама передняя
Заводской номер
151К.30.011
Количество на модель
1
№
1
Название детали
Рама задняя
Заводской номер
151.30.012-1
Количество на модель
1
№
2
Название детали
Лонжерон
Заводской номер
151К.30.013
Количество на модель
1
№
3
Название детали
Лонжерон
Заводской номер
151К.30.014
Количество на модель
1
№
4
Название детали
Опора шарнира задняя в сборе
Заводской номер
151.30.017-2
Количество на модель
1
№
5
Название детали
Корпус шарнира в сборе
Заводской номер
151.30.018-3
Количество на модель
1
№
6
Название детали
Опора шарнира передняя в сборе
Заводской номер
151.30.024
Количество на модель
1
№
7
Название детали
Рама
Заводской номер
151.30.027-1
Количество на модель
1
№
8
Название детали
Лонжерон
Заводской номер
151К.30.032
Количество на модель
1
№
9
Название детали
Лонжерон
Заводской номер
151К.30.033
Количество на модель
1
№
10
Название детали
Лонжерон
Заводской номер
151.30.034-6
Количество на модель
1
№
11
Название детали
Лонжерон
Заводской номер
151.30.035-6
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
151.30.046-3А
Количество на модель
1
№
13
Название детали
Поперечина
Заводской номер
151.30.054
Количество на модель
4
№
14
Название детали
Опора
Заводской номер
151.36.013-3
Количество на модель
1
№
15
Название детали
Опора с трубой
Заводской номер
151.36.014А
Количество на модель
1
№
16
Название детали
Опора
Заводской номер
151.30.102-2
Количество на модель
1
№
17
Название детали
Кронштейн
Заводской номер
151.30.107-5В
Количество на модель
1
№
18
Название детали
Опора
Заводской номер
151.30.119-1В
Количество на модель
1
№
19
Название детали
Корпус
Заводской номер
151.30.120-5А
Количество на модель
1
№
20
Название детали
Ухо
Заводской номер
151.30.121А
Количество на модель
1
№
21
Название детали
Ухо
Заводской номер
151.30.122-2А
Количество на модель
1
№
22
Название детали
Ось
Заводской номер
151.30.123-2
Количество на модель
1
№
23
Название детали
Кронштейн
Заводской номер
151.30.124-5
Количество на модель
1
№
24
Название детали
Лонжерон рамы задний левый
Заводской номер
151.30.125-1А
Количество на модель
1
№
25
Название детали
Лонжерон
Заводской номер
151.30.126-1А
Количество на модель
1
№
26
Название детали
Фланец
Заводской номер
151.30.127-1Б
Количество на модель
1
№
27
Название детали
Кронштейн
Заводской номер
151.30.128-3
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
151.30.135-3
Количество на модель
1
№
29
Название детали
Ось
Заводской номер
151.30.137-1
Количество на модель
2
№
30
Название детали
Стопор
Заводской номер
151.30.145-1
Количество на модель
4
№
31
Название детали
Кронштейн
Заводской номер
151.30.148-3
Количество на модель
1
№
32
Название детали
Фланец
Заводской номер
151.30.150А
Количество на модель
1
№
33
Название детали
Кольцо проставочное
Заводской номер
151.30.162-1
Количество на модель
1
№
34
Название детали
Втулка внутренняя
Заводской номер
151.30.164
Количество на модель
4
№
35
Название детали
Кронштейн
Заводской номер
151.30.168
Количество на модель
1
№
36
Название детали
Кронштейн
Заводской номер
151.30.201-2Б
Количество на модель
1
№
37
Название детали
Кронштейн
Заводской номер
151.30.202-5В
Количество на модель
1
№
38
Название детали
Кронштейн
Заводской номер
151.30.204-2Б
Количество на модель
1
№
39
Название детали
Бугель
Заводской номер
151.30.217-1Б
Количество на модель
1
№
40
Название детали
Шпилька
Заводской номер
151.30.218
Количество на модель
6
№
41
Название детали
Кронштейн следящей тяги
Заводской номер
151.30.234
Количество на модель
1
№
42
Название детали
Кронштейн
Заводской номер
151.30.243-2
Количество на модель
4
№
43
Название детали
Планка
Заводской номер
151.30.246
Количество на модель
4
№
44
Название детали
Кронштейн
Заводской номер
151.30.253А
Количество на модель
1
№
45
Название детали
Кронштейн
Заводской номер
151.30.254А
Количество на модель
1
№
46
Название детали
Штифт 25Пр2/2ах50 ГОСТ 3128-70
Заводской номер
151.30.263
Количество на модель
4
№
47
Название детали
Штифт
Заводской номер
74.56.415
Количество на модель
2
№
48
Название детали
Втулка
Заводской номер
125.30.136
Количество на модель
2
№
49
Название детали
Втулка горизонтального шарнира
Заводской номер
125.30.138
Количество на модель
2
№
50
Название детали
Шайба вертикального шарнира
Заводской номер
125.30.140
Количество на модель
4
№
51
Название детали
Крюк передний
Заводской номер
125.30.154А
Количество на модель
2
№
52
Название детали
Полукольцо
Заводской номер
125.30.216
Количество на модель
2
№
53
Название детали
Гайка
Заводской номер
125.30.220А
Количество на модель
6
№
54
Название детали
Брус передний
Заводской номер
150.30.101-1
Количество на модель
1
№
55
Название детали
Штифт цилиндрический
Заводской номер
А02-35
Количество на модель
1
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба | 10.65Г.6402 | 635 | 635 | |||||
| Шайба | 16.65Г.6402 | 58 | 58 | |||||
| Шайба | 12.04.11371 | 26 | 26 | |||||
| Шайба | 12.65Г.6402 | 170 | 170 | |||||
| Шайба | 10.04.11371 | 74 | 74 | |||||
| Заклепка | 20x60.10299 | 2 | 2 | |||||
| Рама | 151К.30.001 | |||||||
| Масленка | 2.3.45.19853 | 11 | 11 | |||||
| Масленка | 1.3.19853 | 11 | 11 | |||||
| Шайба (d=24,5, b=S=5,5) | 24.65Г. 6402 | 24 | 24 | |||||
| Заклепка | 20x80.10299 | 16 | 16 | |||||
| Болт | М10х16.7796 | 44 | 44 | |||||
| Болт | М10x30.7796 | 194 | 194 | |||||
| Болт | М12х30.7796 | 20 | 20 | |||||
| Болт | М12x35.7796 | 44 | 44 | |||||
| Болт (d=16, l=35, L0=35, H=9, S=22) | М16х35.7796 | 7 | 7 | |||||
| Болт (d=24, l=130, L0=54, H=13, S=32) | М24х130.7795 | 8 | 8 | |||||
| Болт | М24х60.7796 | 8 | 8 | |||||
| Заклепка | 20x55.10299 | 63 | 63 | |||||
| Заклепка | 20x70.10299 | 29 | 29 | |||||
| 1 | Рама передняя | 151К.30.011 | 1 | 1 | 1 | |||
| 2 | Рама задняя | 151.30.012-1 | 1 | 1 | 2 | |||
| 3 | Лонжерон | 151К.30.013 | 1 | 1 | 3 | |||
| 4 | Лонжерон | 151К.30.014 | 1 | 1 | 4 | |||
| 5 | Опора шарнира задняя в сборе | 151.30.017-2 | 1 | 1 | 5 | |||
| 6 | Корпус шарнира в сборе | 151.30.018-3 | 1 | 1 | 6 | |||
| 7 | Опора шарнира передняя в сборе | 151.30.024 | 1 | 1 | 7 | |||
| 8 | Рама | 151.30.027-1 | 1 | 1 | 8 | |||
| 9 | Лонжерон | 151К.30.032 | 1 | 1 | 9 | |||
| 10 | Лонжерон | 151К.30.033 | 1 | 1 | 10 | |||
| 11 | Лонжерон | 151.30.034-6 | 1 | 1 | 11 | |||
| 12 | Лонжерон | 151.30.035-6 | 1 | 1 | 12 | |||
| 13 | Труба | 151.30.046-3А | 1 | 1 | 13 | |||
| 14 | Поперечина | 151.30.054 | 4 | 4 | 14 | |||
| 15 | Опора | 151.36.013-3 | 1 | 1 | 15 | |||
| 16 | Опора с трубой | 151.36.014А | 1 | 1 | 16 | |||
| 17 | Опора | 151.30.102-2 | 1 | 1 | 17 | |||
| 18 | Кронштейн | 151.30.107-5В | 1 | 1 | 18 | |||
| 19 | Опора | 151.30.119-1В | 1 | 1 | 19 | |||
| 20 | Корпус | 151.30.120-5А | 1 | 1 | 20 | |||
| 21 | Ухо | 151.30.121А | 1 | 1 | 21 | |||
| 22 | Ухо | 151.30.122-2А | 1 | 1 | 22 | |||
| 23 | Ось | 151.30.123-2 | 1 | 1 | 23 | |||
| 24 | Кронштейн | 151.30.124-5 | 1 | 1 | 24 | |||
| 25 | Лонжерон рамы задний левый | 151.30.125-1А | 1 | 1 | 25 | |||
| 26 | Лонжерон | 151.30.126-1А | 1 | 1 | 26 | |||
| 27 | Фланец | 151.30.127-1Б | 1 | 1 | 27 | |||
| 28 | Кронштейн | 151.30.128-3 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 151.30.135-3 | 1 | 1 | 29 | |||
| 30 | Ось | 151.30.137-1 | 2 | 2 | 30 | |||
| 31 | Стопор | 151.30.145-1 | 4 | 4 | 31 | |||
| 32 | Кронштейн | 151.30.148-3 | 1 | 1 | 32 | |||
| 33 | Фланец | 151.30.150А | 1 | 1 | 33 | |||
| 34 | Кольцо проставочное | 151.30.162-1 | 1 | 1 | 34 | |||
| 35 | Втулка внутренняя | 151.30.164 | 4 | 4 | 35 | |||
| 36 | Кронштейн | 151.30.168 | 1 | 1 | 36 | |||
| 37 | Кронштейн | 151.30.201-2Б | 1 | 1 | 37 | |||
| 38 | Кронштейн | 151.30.202-5В | 1 | 1 | 38 | |||
| 39 | Кронштейн | 151.30.204-2Б | 1 | 1 | 39 | |||
| 40 | Бугель | 151.30.217-1Б | 1 | 1 | 40 | |||
| 41 | Шпилька | 151.30.218 | 6 | 6 | 41 | |||
| 42 | Кронштейн следящей тяги | 151.30.234 | 1 | 1 | 42 | |||
| 43 | Кронштейн | 151.30.243-2 | 4 | 4 | 43 | |||
| 44 | Планка | 151.30.246 | 4 | 4 | 44 | |||
| 45 | Кронштейн | 151.30.253А | 1 | 1 | 45 | |||
| 46 | Кронштейн | 151.30.254А | 1 | 1 | 46 | |||
| 47 | Штифт 25Пр2/2ах50 ГОСТ 3128-70 | 151.30.263 | 4 | 4 | 47 | |||
| 48 | Штифт | 74.56.415 | 2 | 2 | 48 | |||
| 49 | Втулка | 125.30.136 | 2 | 2 | 49 | |||
| 50 | Втулка горизонтального шарнира | 125.30.138 | 2 | 2 | 50 | |||
| 51 | Шайба вертикального шарнира | 125.30.140 | 4 | 4 | 51 | |||
| 52 | Крюк передний | 125.30.154А | 2 | 2 | 52 | |||
| 53 | Полукольцо | 125.30.216 | 2 | 2 | 53 | |||
| 54 | Гайка | 125.30.220А | 6 | 6 | 54 | |||
| 55 | Брус передний | 150.30.101-1 | 1 | 1 | 55 | |||
| 56 | Штифт цилиндрический | А02-35 | 1 | 1 | 56 |
