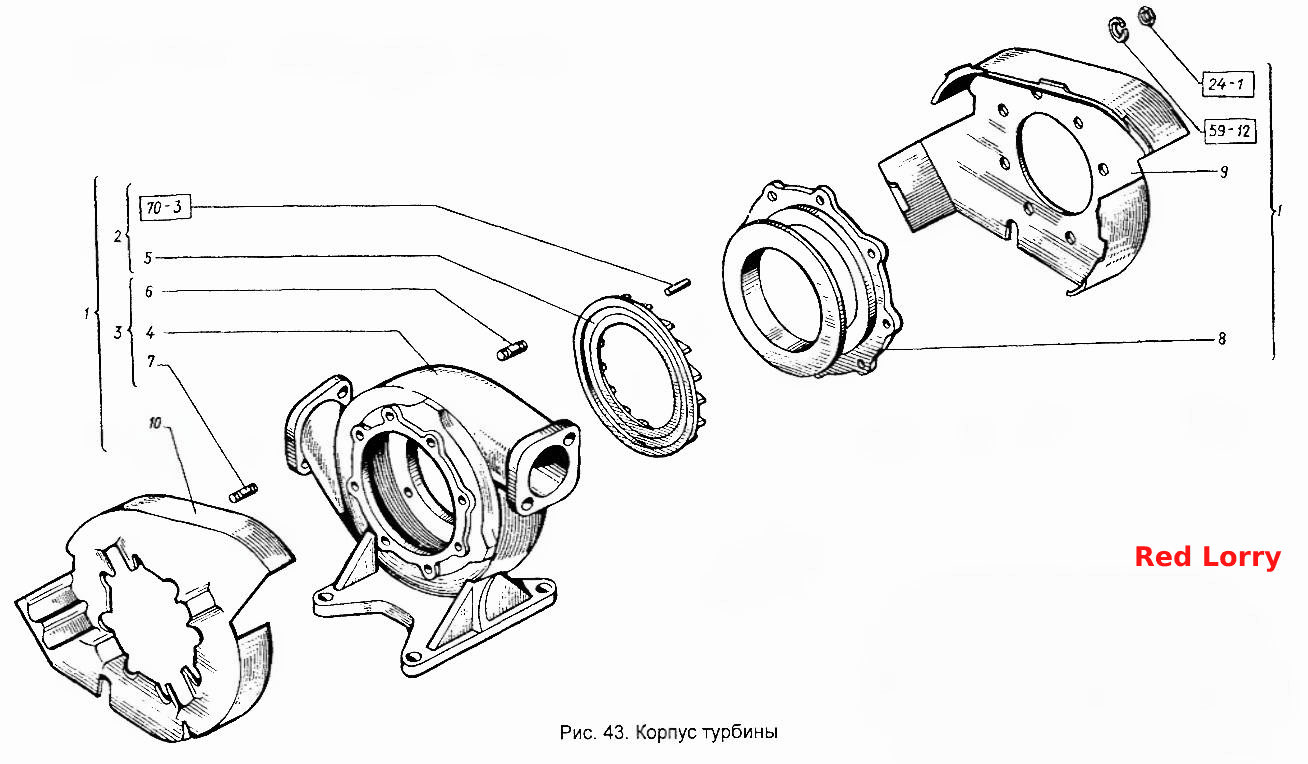

Корпус турбины
100%
Название детали
Штифт (d=4, L=20)
Заводской номер
2.4x20.3128
Количество на модель
1
№
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
635
№
Название детали
Гайка (d=10, H=8, S=14)
Заводской номер
М10.15521
Количество на модель
20
№
Название детали
Корпус
Заводской номер
212.30008.10
Количество на модель
1
№
1
Название детали
Венец
Заводской номер
212.30011.00
Количество на модель
1
№
2
Название детали
Корпус
Заводской номер
212.30014.10
Количество на модель
1
№
3
Название детали
Корпус
Заводской номер
212.30103.00
Количество на модель
1
№
4
Название детали
Венец
Заводской номер
212.30109.00
Количество на модель
1
№
5
Название детали
Шпилька
Заводской номер
111.30134.10
Количество на модель
8
№
6
Название детали
Шпилька
Заводской номер
111.30134.10-02
Количество на модель
8
№
7
Название детали
Вставка турбины
Заводской номер
112.30116.00
Количество на модель
1
№
8
Название детали
Кожух
Заводской номер
112.30147.10
Количество на модель
1
№
9
Название детали
Кожух
Заводской номер
112.30148.10
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Штифт (d=4, L=20) | 2.4x20.3128 | 1 | 1 | |||||
| Шайба | 10.65Г.6402 | 635 | 635 | |||||
| Гайка (d=10, H=8, S=14) | М10.15521 | 20 | 20 | |||||
| 1 | Корпус | 212.30008.10 | 1 | 1 | 1 | |||
| 2 | Венец | 212.30011.00 | 1 | 1 | 2 | |||
| 3 | Корпус | 212.30014.10 | 1 | 1 | 3 | |||
| 4 | Корпус | 212.30103.00 | 1 | 1 | 4 | |||
| 5 | Венец | 212.30109.00 | 1 | 1 | 5 | |||
| 6 | Шпилька | 111.30134.10 | 8 | 8 | 6 | |||
| 7 | Шпилька | 111.30134.10-02 | 8 | 8 | 7 | |||
| 8 | Вставка турбины | 112.30116.00 | 1 | 1 | 8 | |||
| 9 | Кожух | 112.30147.10 | 1 | 1 | 9 | |||
| 10 | Кожух | 112.30148.10 | 1 | 1 | 10 |
