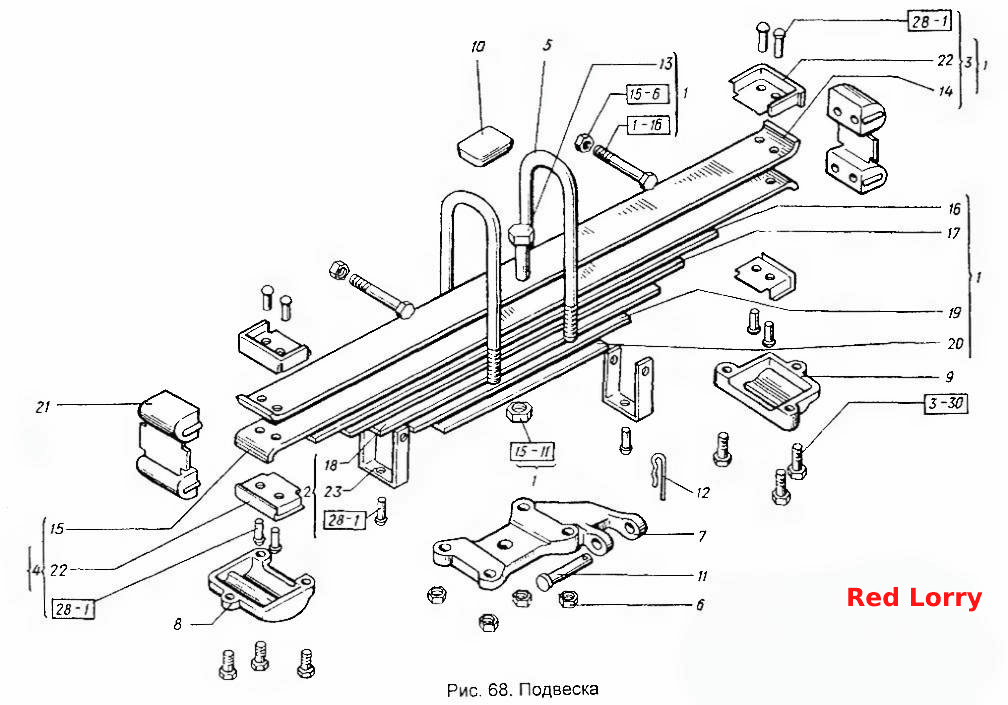

Подвеска
100%
Название детали
Подвеска
Заводской номер
151.31.001-1А
Количество на модель
№
Название детали
Заклепка
Заводской номер
10x24.37.001.153
Количество на модель
20
№
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
13
№
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
220
№
Название детали
Болт
Заводской номер
М14x50.7796
Количество на модель
12
№
Название детали
Болт (d=10, l=120, L0=26, H=6, S=14)
Заводской номер
М10x120.7795
Количество на модель
4
№
Название детали
Рессора
Заводской номер
214-2902012-05
Количество на модель
2
№
1
Название детали
Лист №5 с хомутами
Заводской номер
214-2902052-05
Количество на модель
2
№
2
Название детали
Лист №1 с чашками
Заводской номер
214-2902074-05
Количество на модель
2
№
3
Название детали
Лист №2 с чашками
Заводской номер
214-2902076-05
Количество на модель
2
№
4
Название детали
Стремянка
Заводской номер
151.31.101-2
Количество на модель
4
№
5
Название детали
Гайка
Заводской номер
151.31.106А
Количество на модель
8
№
6
Название детали
Подкладка
Заводской номер
151.31.110-1А
Количество на модель
2
№
7
Название детали
Крышка
Заводской номер
151.31.111-1
Количество на модель
2
№
8
Название детали
Крышка
Заводской номер
151.31.112-1
Количество на модель
2
№
9
Название детали
Буфер
Заводской номер
125.31.105А
Количество на модель
2
№
10
Название детали
Ось 22-22х/5х105 ГОСТ 9650-71
Заводской номер
125.56.192
Количество на модель
4
№
11
Название детали
Шплинт
Заводской номер
151.58.121
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
214-2902032-02
Количество на модель
2
№
13
Название детали
Лист №1
Заводской номер
214-2902101-05
Количество на модель
2
№
14
Название детали
Лист №2
Заводской номер
214-2902102-05
Количество на модель
2
№
15
Название детали
Лист №3
Заводской номер
214-2902103-05
Количество на модель
2
№
16
Название детали
Лист №4
Заводской номер
214-2902104-05
Количество на модель
2
№
17
Название детали
Лист №5
Заводской номер
214-2902105-05
Количество на модель
2
№
18
Название детали
Лист №6
Заводской номер
214-2902106-05
Количество на модель
2
№
19
Название детали
Лист №7
Заводской номер
214-2902107-05
Количество на модель
2
№
20
Название детали
Подушка
Заводской номер
214-2902430А2
Количество на модель
4
№
21
Название детали
Чашка
Заводской номер
255Б-2902036
Количество на модель
8
№
22
Название детали
Хомут
Заводской номер
695Е-2912061-01
Количество на модель
4
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Подвеска | 151.31.001-1А | |||||||
| Заклепка | 10x24.37.001.153 | 20 | 20 | |||||
| Орех | М16.5915 | 13 | 13 | |||||
| Гайка | М10.5915 | 220 | 220 | |||||
| Болт | М14x50.7796 | 12 | 12 | |||||
| Болт (d=10, l=120, L0=26, H=6, S=14) | М10x120.7795 | 4 | 4 | |||||
| 1 | Рессора | 214-2902012-05 | 2 | 2 | 1 | |||
| 2 | Лист №5 с хомутами | 214-2902052-05 | 2 | 2 | 2 | |||
| 3 | Лист №1 с чашками | 214-2902074-05 | 2 | 2 | 3 | |||
| 4 | Лист №2 с чашками | 214-2902076-05 | 2 | 2 | 4 | |||
| 5 | Стремянка | 151.31.101-2 | 4 | 4 | 5 | |||
| 6 | Гайка | 151.31.106А | 8 | 8 | 6 | |||
| 7 | Подкладка | 151.31.110-1А | 2 | 2 | 7 | |||
| 8 | Крышка | 151.31.111-1 | 2 | 2 | 8 | |||
| 9 | Крышка | 151.31.112-1 | 2 | 2 | 9 | |||
| 10 | Буфер | 125.31.105А | 2 | 2 | 10 | |||
| 11 | Ось 22-22х/5х105 ГОСТ 9650-71 | 125.56.192 | 4 | 4 | 11 | |||
| 12 | Шплинт | 151.58.121 | 4 | 4 | 12 | |||
| 13 | Болт | 214-2902032-02 | 2 | 2 | 13 | |||
| 14 | Лист №1 | 214-2902101-05 | 2 | 2 | 14 | |||
| 15 | Лист №2 | 214-2902102-05 | 2 | 2 | 15 | |||
| 16 | Лист №3 | 214-2902103-05 | 2 | 2 | 16 | |||
| 17 | Лист №4 | 214-2902104-05 | 2 | 2 | 17 | |||
| 18 | Лист №5 | 214-2902105-05 | 2 | 2 | 18 | |||
| 19 | Лист №6 | 214-2902106-05 | 2 | 2 | 19 | |||
| 20 | Лист №7 | 214-2902107-05 | 2 | 2 | 20 | |||
| 21 | Подушка | 214-2902430А2 | 4 | 4 | 21 | |||
| 22 | Чашка | 255Б-2902036 | 8 | 8 | 22 | |||
| 23 | Хомут | 695Е-2912061-01 | 4 | 4 | 23 |
