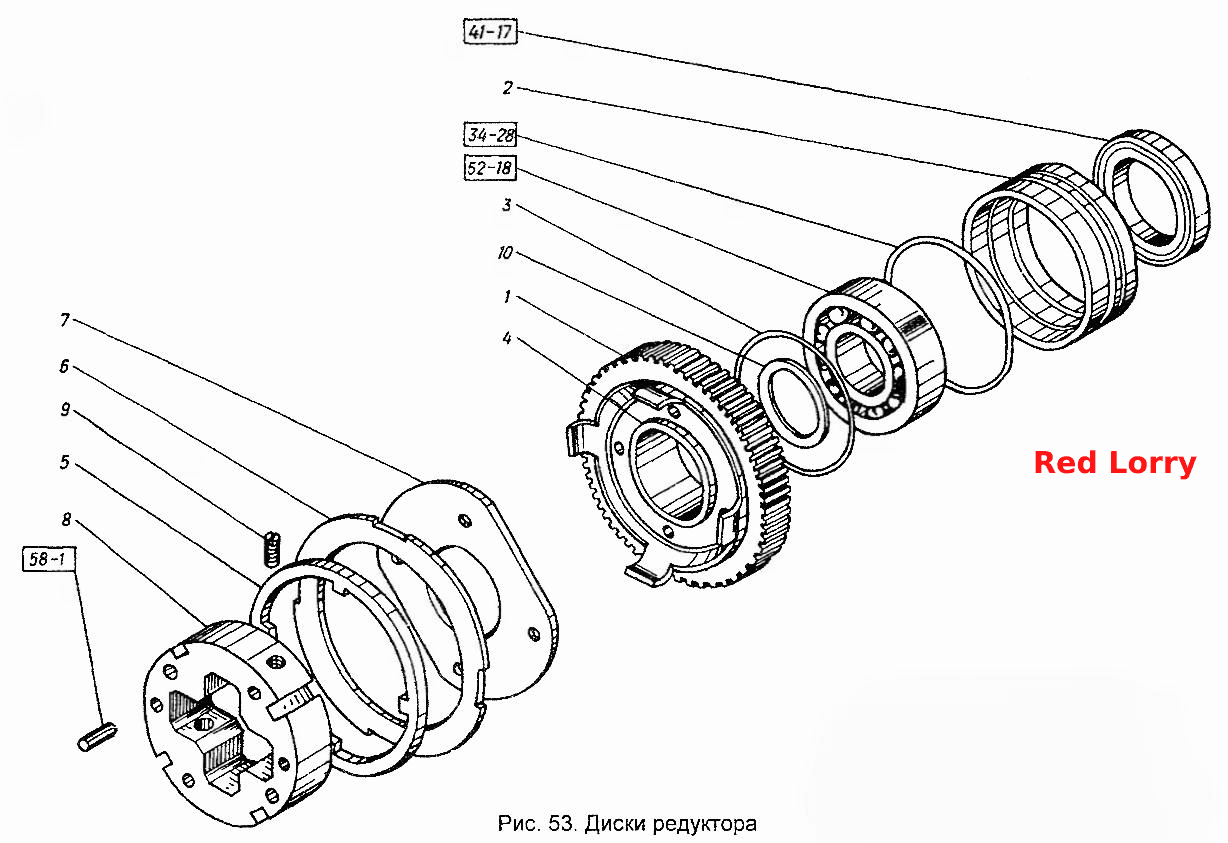

Пусковой двигатель. Диски редуктора
100%
Название детали
Ролик (D=15, L=30)
Заводской номер
15х30ДIV.22696
Количество на модель
4
№
Название детали
Подшипник (d=40, D=90, L=23)
Заводской номер
308А.8338
Количество на модель
1
№
Название детали
Манжета (d=60, D=85, h=10)
Заводской номер
1.2-60x85-1.8752
Количество на модель
1
№
Название детали
Кольцо (D=93, d=3)
Заводской номер
095-100-30-2-2.9833
Количество на модель
2
№
Название детали
Колесо зубчатое
Заводской номер
350.12.090.01
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
50-1024029В-01
Количество на модель
1
№
2
Название детали
Кольцо запорное
Заводской номер
50-1024078Б
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
СМД2-1914-2
Количество на модель
1
№
4
Название детали
Диск ведомый
Заводской номер
СМД2-1915-1
Количество на модель
3
№
5
Название детали
Диск ведущий
Заводской номер
СМД2-1916-1
Количество на модель
3
№
6
Название детали
Диск прижимной
Заводской номер
СМД2-1917А
Количество на модель
1
№
7
Название детали
Втулка специальная
Заводской номер
СМД2-1918-1
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
СМД2-1923-2
Количество на модель
4
№
9
Название детали
Упорная шайба
Заводской номер
СМД2-1976
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ролик (D=15, L=30) | 15х30ДIV.22696 | 4 | 4 | |||||
| Подшипник (d=40, D=90, L=23) | 308А.8338 | 1 | 1 | |||||
| Манжета (d=60, D=85, h=10) | 1.2-60x85-1.8752 | 1 | 1 | |||||
| Кольцо (D=93, d=3) | 095-100-30-2-2.9833 | 2 | 2 | |||||
| 1 | Колесо зубчатое | 350.12.090.01 | 1 | 1 | 1 | |||
| 2 | Втулка | 50-1024029В-01 | 1 | 1 | 2 | |||
| 3 | Кольцо запорное | 50-1024078Б | 1 | 1 | 3 | |||
| 4 | Втулка | СМД2-1914-2 | 1 | 1 | 4 | |||
| 5 | Диск ведомый | СМД2-1915-1 | 3 | 3 | 5 | |||
| 6 | Диск ведущий | СМД2-1916-1 | 3 | 3 | 6 | |||
| 7 | Диск прижимной | СМД2-1917А | 1 | 1 | 7 | |||
| 8 | Втулка специальная | СМД2-1918-1 | 1 | 1 | 8 | |||
| 9 | Пружина | СМД2-1923-2 | 4 | 4 | 9 | |||
| 10 | Упорная шайба | СМД2-1976 | 1 | 1 | 10 |
