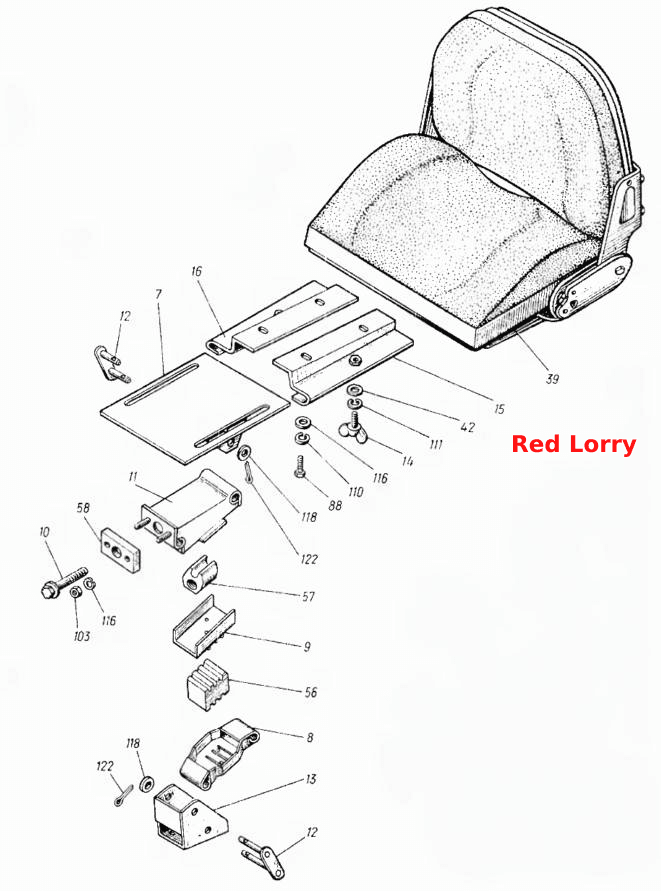

Сиденье 25Ф.44.010
100%
Название детали
Кронштейн
Заводской номер
25Ф.44.061
Количество на модель
1
№
7
Название детали
Звено
Заводской номер
25Ф.44.062
Количество на модель
1
№
8
Название детали
Скоба
Заводской номер
25Ф.44.063-1
Количество на модель
1
№
9
Название детали
Винт
Заводской номер
25Ф.44.064
Количество на модель
1
№
10
Название детали
Звено
Заводской номер
25Ф.44.065
Количество на модель
1
№
11
Название детали
Серьга
Заводской номер
25Ф.44.068
Количество на модель
2
№
12
Название детали
Кронштейн
Заводской номер
25Ф.44.069
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
25Ф.44.070
Количество на модель
2
№
14
Название детали
Кронштейн
Заводской номер
25Ф.44.071
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
25Ф.44.071-01
Количество на модель
1
№
16
Название детали
Сиденье в сборе
Заводской номер
70-6800010-01
Количество на модель
1
№
39
Название детали
Шайба
Заводской номер
5.24.198
Количество на модель
3
№
42
Название детали
Амортизатор сиденья
Заводской номер
25Ф.44.110
Количество на модель
1
№
56
Название детали
Клин
Заводской номер
25Ф.44.528
Количество на модель
1
№
57
Название детали
Планка
Заводской номер
25Ф.44.529
Количество на модель
1
№
58
Название детали
Болт М8-6gх16.88.35.019 ГОСТ7796-70
Заводской номер
[Болт М8-6gх16.88.35.019 ГОСТ7796-70]
Количество на модель
6
№
88
Название детали
Гайка М8-6Н.6.019 ГОСТ5915-70
Заводской номер
[Гайка М8-6Н.6.019 ГОСТ5915-70]
Количество на модель
12
№
103
Название детали
Шайба 8.65Г.05 ГОСТ6402-70
Заводской номер
[Шайба 8.65Г.05 ГОСТ6402-70]
Количество на модель
6
№
110
Название детали
Шайба 10.65Г.05 ГОСТ6402-70
Заводской номер
[Шайба 10.65Г.05 ГОСТ6402-70]
Количество на модель
2
№
111
Название детали
Шайба С8.01.0115 ГОСТ11371-78
Заводской номер
[Шайба С8.01.0115 ГОСТ11371-78]
Количество на модель
4
№
116
Название детали
Шайба С12.01.0115 ГОСТ11371-78
Заводской номер
[Шайба С12.01.0115 ГОСТ11371-78]
Количество на модель
4
№
118
Название детали
Шплинт 3,2х20.016 ГОСТ397-79
Заводской номер
[Шплинт 3,2х20.016 ГОСТ397-79]
Количество на модель
2
№
122
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 7 | Кронштейн | 25Ф.44.061 | 1 | 1 | 7 | |||
| 8 | Звено | 25Ф.44.062 | 1 | 1 | 8 | |||
| 9 | Скоба | 25Ф.44.063-1 | 1 | 1 | 9 | |||
| 10 | Винт | 25Ф.44.064 | 1 | 1 | 10 | |||
| 11 | Звено | 25Ф.44.065 | 1 | 1 | 11 | |||
| 12 | Серьга | 25Ф.44.068 | 2 | 2 | 12 | |||
| 13 | Кронштейн | 25Ф.44.069 | 1 | 1 | 13 | |||
| 14 | Винт | 25Ф.44.070 | 2 | 2 | 14 | |||
| 15 | Кронштейн | 25Ф.44.071 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 25Ф.44.071-01 | 1 | 1 | 16 | |||
| 39 | Сиденье в сборе | 70-6800010-01 | 1 | 1 | 39 | |||
| 42 | Шайба | 5.24.198 | 3 | 3 | 42 | |||
| 56 | Амортизатор сиденья | 25Ф.44.110 | 1 | 1 | 56 | |||
| 57 | Клин | 25Ф.44.528 | 1 | 1 | 57 | |||
| 58 | Планка | 25Ф.44.529 | 1 | 1 | 58 | |||
| 88 | Болт М8-6gх16.88.35.019 ГОСТ7796-70 | [Болт М8-6gх16.88.35.019 ГОСТ7796-70] | 6 | 6 | 88 | |||
| 103 | Гайка М8-6Н.6.019 ГОСТ5915-70 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | 12 | 12 | 103 | |||
| 110 | Шайба 8.65Г.05 ГОСТ6402-70 | [Шайба 8.65Г.05 ГОСТ6402-70] | 6 | 6 | 110 | |||
| 111 | Шайба 10.65Г.05 ГОСТ6402-70 | [Шайба 10.65Г.05 ГОСТ6402-70] | 2 | 2 | 111 | |||
| 116 | Шайба С8.01.0115 ГОСТ11371-78 | [Шайба С8.01.0115 ГОСТ11371-78] | 4 | 4 | 116 | |||
| 118 | Шайба С12.01.0115 ГОСТ11371-78 | [Шайба С12.01.0115 ГОСТ11371-78] | 4 | 4 | 118 | |||
| 122 | Шплинт 3,2х20.016 ГОСТ397-79 | [Шплинт 3,2х20.016 ГОСТ397-79] | 2 | 2 | 122 |
