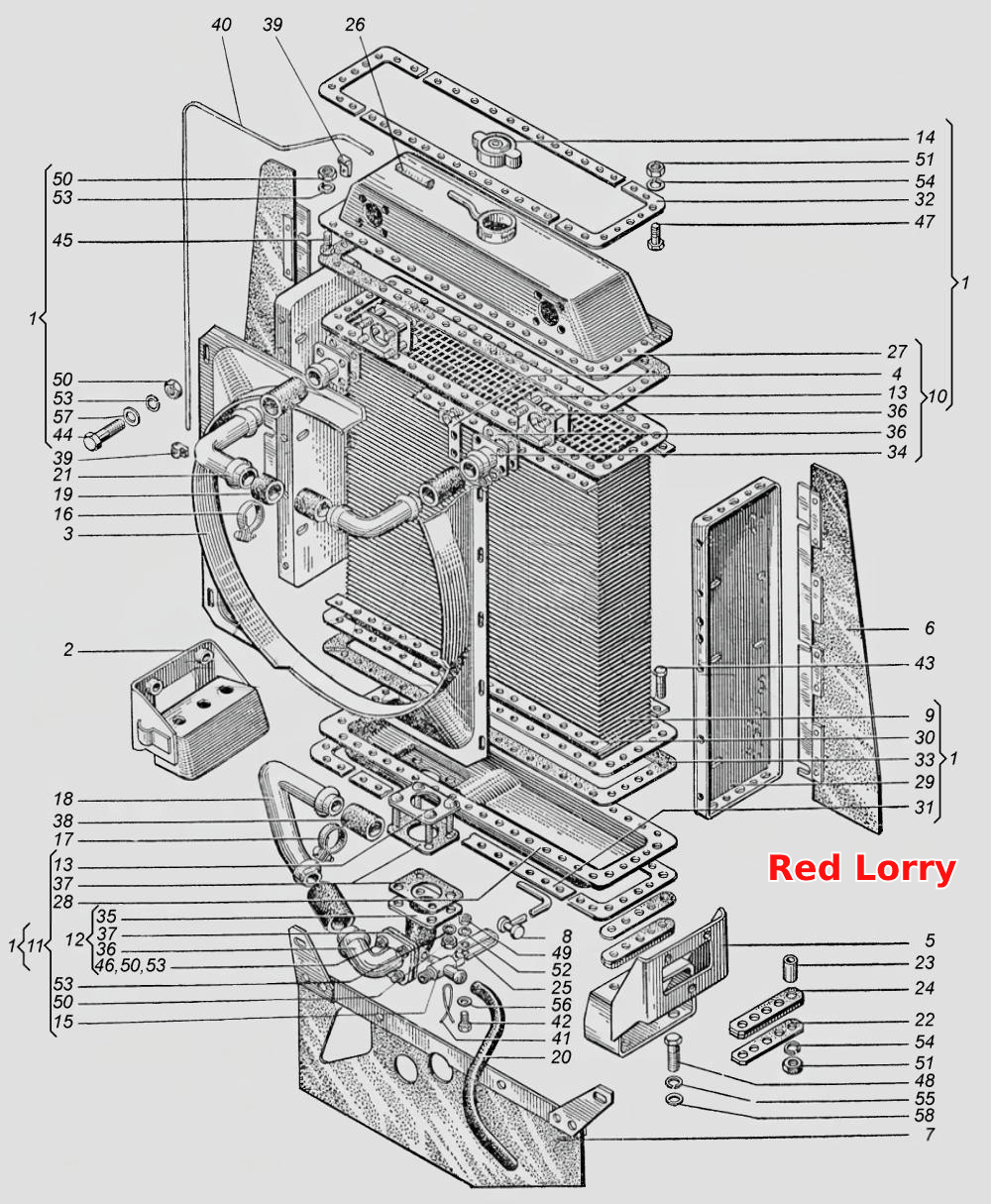

Система охлаждения двигателя
100%
Название детали
Система охлаждения двигателя СМД-62 с унифицированным радиатором
Заводской номер
150.13.001-1А
Количество на модель
№
Название детали
Радиатор
Заводской номер
150.13.011-9
Количество на модель
1
№
1
Название детали
Кронштейн радиатора и ограждения левый
Заводской номер
150.13.012-3
Количество на модель
1
№
2
Название детали
Кожух вентилятора в сборе
Заводской номер
150.13.015-2
Количество на модель
1
№
3
Название детали
Кронштейн тросика в сборе
Заводской номер
150.13.019-2
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
150.13.022-3
Количество на модель
1
№
5
Название детали
Перегородка
Заводской номер
150.13.030-2
Количество на модель
№
6
Название детали
Перегородка
Заводской номер
15013.032
Количество на модель
1
№
7
Название детали
Рукоятка в сборе
Заводской номер
150.13.034А
Количество на модель
1
№
8
Название детали
Сердцевина
Заводской номер
150.13.085
Количество на модель
1
№
9
Название детали
Бак
Заводской номер
150.13,086
Количество на модель
1
№
10
Название детали
Бак
Заводской номер
150.13.087
Количество на модель
1
№
11
Название детали
Патрубок
Заводской номер
150.13.088
Количество на модель
1
№
12
Название детали
Фланец
Заводской номер
150.13.091
Количество на модель
№
13
Название детали
Пробка
Заводской номер
150.13.093
Количество на модель
1
№
14
Название детали
Кран 01-176
Заводской номер
01-176000
Количество на модель
1
№
15
Название детали
Хомут
Заводской номер
ХСВА-52
Количество на модель
8
№
16
Название детали
Хомут
Заводской номер
ХСВА-73
Количество на модель
4
№
17
Название детали
Труба водоподводящая
Заводской номер
150.13.107-3
Количество на модель
1
№
18
Название детали
Шланг
Заводской номер
150.13.114А
Количество на модель
4
№
19
Название детали
Шланг
Заводской номер
150.13.125-1
Количество на модель
2
№
20
Название детали
Трубка водоотводящая
Заводской номер
150.13.131-3
Количество на модель
2
№
21
Название детали
Пластина
Заводской номер
150.13.134
Количество на модель
4
№
22
Название детали
Втулка распорная
Заводской номер
150.13.136
Количество на модель
6
№
23
Название детали
Подушка радиатора
Заводской номер
150.13.138
Количество на модель
4
№
24
Название детали
Вилка
Заводской номер
150.13.172
Количество на модель
1
№
25
Название детали
Шланг
Заводской номер
150.13.179-01
Количество на модель
1
№
26
Название детали
Бак
Заводской номер
150.13.200
Количество на модель
1
№
27
Название детали
Бак
Заводской номер
150.13.201
Количество на модель
1
№
28
Название детали
Стойка
Заводской номер
150.13.202
Количество на модель
2
№
29
Название детали
Накладка
Заводской номер
150.13.203
Количество на модель
4
№
30
Название детали
Накладка
Заводской номер
150.13.204
Количество на модель
4
№
31
Название детали
Накладка
Заводской номер
150.13.205
Количество на модель
4
№
32
Название детали
Прокладка
Заводской номер
150.13.206
Количество на модель
2
№
33
Название детали
Патрубок
Заводской номер
150.13.211А
Количество на модель
2
№
34
Название детали
Патрубок
Заводской номер
150.13.212А
Количество на модель
1
№
35
Название детали
Патрубок
Заводской номер
150.13.213А
Количество на модель
1
№
36
Название детали
Прокладка
Заводской номер
150.13.215
Количество на модель
7
№
37
Название детали
Шланг
Заводской номер
125.13.256А
Количество на модель
2
№
38
Название детали
Скоба
Заводской номер
125.64.254
Количество на модель
2
№
39
Название детали
Трубка
Заводской номер
156А.13.114
Количество на модель
1
№
40
Название детали
Проволока
Заводской номер
ПЖ-1,6х160
Количество на модель
2
№
41
Название детали
Болт
Заводской номер
М6х30.7795
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
М10х65.7795
Количество на модель
6
№
43
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
4
№
44
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
76
№
45
Название детали
Болт
Заводской номер
М8х30.7796
Количество на модель
4
№
46
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
12
№
47
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
6
№
48
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
1
№
49
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
100
№
50
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
12
№
51
Название детали
Шайба
Заводской номер
6 65Г.6402
Количество на модель
1
№
52
Название детали
Шайба
Заводской номер
8 65Г.6402
Количество на модель
104
№
53
Название детали
Шайба
Заводской номер
10 65Г.6402
Количество на модель
12
№
54
Название детали
Шайба
Заводской номер
12 65Г.6402
Количество на модель
6
№
55
Название детали
Шайба
Заводской номер
6.04.11371
Количество на модель
2
№
56
Название детали
Шайба
Заводской номер
8.04.11371
Количество на модель
8
№
57
Название детали
Шайба
Заводской номер
12.04.11371
Количество на модель
6
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система охлаждения двигателя СМД-62 с унифицированным радиатором | 150.13.001-1А | |||||||
| 1 | Радиатор | 150.13.011-9 | 1 | 1 | 1 | |||
| 2 | Кронштейн радиатора и ограждения левый | 150.13.012-3 | 1 | 1 | 2 | |||
| 3 | Кожух вентилятора в сборе | 150.13.015-2 | 1 | 1 | 3 | |||
| 4 | Кронштейн тросика в сборе | 150.13.019-2 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 150.13.022-3 | 1 | 1 | 5 | |||
| 6 | Перегородка | 150.13.030-2 | 6 | |||||
| 7 | Перегородка | 15013.032 | 1 | 1 | 7 | |||
| 8 | Рукоятка в сборе | 150.13.034А | 1 | 1 | 8 | |||
| 9 | Сердцевина | 150.13.085 | 1 | 1 | 9 | |||
| 10 | Бак | 150.13,086 | 1 | 1 | 10 | |||
| 11 | Бак | 150.13.087 | 1 | 1 | 11 | |||
| 12 | Патрубок | 150.13.088 | 1 | 1 | 12 | |||
| 13 | Фланец | 150.13.091 | 13 | |||||
| 14 | Пробка | 150.13.093 | 1 | 1 | 14 | |||
| 15 | Кран 01-176 | 01-176000 | 1 | 1 | 15 | |||
| 16 | Хомут | ХСВА-52 | 8 | 8 | 16 | |||
| 17 | Хомут | ХСВА-73 | 4 | 4 | 17 | |||
| 18 | Труба водоподводящая | 150.13.107-3 | 1 | 1 | 18 | |||
| 19 | Шланг | 150.13.114А | 4 | 4 | 19 | |||
| 20 | Шланг | 150.13.125-1 | 2 | 2 | 20 | |||
| 21 | Трубка водоотводящая | 150.13.131-3 | 2 | 2 | 21 | |||
| 22 | Пластина | 150.13.134 | 4 | 4 | 22 | |||
| 23 | Втулка распорная | 150.13.136 | 6 | 6 | 23 | |||
| 24 | Подушка радиатора | 150.13.138 | 4 | 4 | 24 | |||
| 25 | Вилка | 150.13.172 | 1 | 1 | 25 | |||
| 26 | Шланг | 150.13.179-01 | 1 | 1 | 26 | |||
| 27 | Бак | 150.13.200 | 1 | 1 | 27 | |||
| 28 | Бак | 150.13.201 | 1 | 1 | 28 | |||
| 29 | Стойка | 150.13.202 | 2 | 2 | 29 | |||
| 30 | Накладка | 150.13.203 | 4 | 4 | 30 | |||
| 31 | Накладка | 150.13.204 | 4 | 4 | 31 | |||
| 32 | Накладка | 150.13.205 | 4 | 4 | 32 | |||
| 33 | Прокладка | 150.13.206 | 2 | 2 | 33 | |||
| 34 | Патрубок | 150.13.211А | 2 | 2 | 34 | |||
| 35 | Патрубок | 150.13.212А | 1 | 1 | 35 | |||
| 36 | Патрубок | 150.13.213А | 1 | 1 | 36 | |||
| 37 | Прокладка | 150.13.215 | 7 | 7 | 37 | |||
| 38 | Шланг | 125.13.256А | 2 | 2 | 38 | |||
| 39 | Скоба | 125.64.254 | 2 | 2 | 39 | |||
| 40 | Трубка | 156А.13.114 | 1 | 1 | 40 | |||
| 41 | Проволока | ПЖ-1,6х160 | 2 | 2 | 41 | |||
| 42 | Болт | М6х30.7795 | 1 | 1 | 42 | |||
| 43 | Болт | М10х65.7795 | 6 | 6 | 43 | |||
| 44 | Болт | М8х20.7796 | 4 | 4 | 44 | |||
| 45 | Болт | М8х25.7796 | 76 | 76 | 45 | |||
| 46 | Болт | М8х30.7796 | 4 | 4 | 46 | |||
| 47 | Болт | М10х25.7796 | 12 | 12 | 47 | |||
| 48 | Болт | М12х25.7796 | 6 | 6 | 48 | |||
| 49 | Орех | М6.5915 | 1 | 1 | 49 | |||
| 50 | Гайка | М8.5915 | 100 | 100 | 50 | |||
| 51 | Гайка | М10.5915 | 12 | 12 | 51 | |||
| 52 | Шайба | 6 65Г.6402 | 1 | 1 | 52 | |||
| 53 | Шайба | 8 65Г.6402 | 104 | 104 | 53 | |||
| 54 | Шайба | 10 65Г.6402 | 12 | 12 | 54 | |||
| 55 | Шайба | 12 65Г.6402 | 6 | 6 | 55 | |||
| 56 | Шайба | 6.04.11371 | 2 | 2 | 56 | |||
| 57 | Шайба | 8.04.11371 | 8 | 8 | 57 | |||
| 58 | Шайба | 12.04.11371 | 6 | 6 | 58 |
