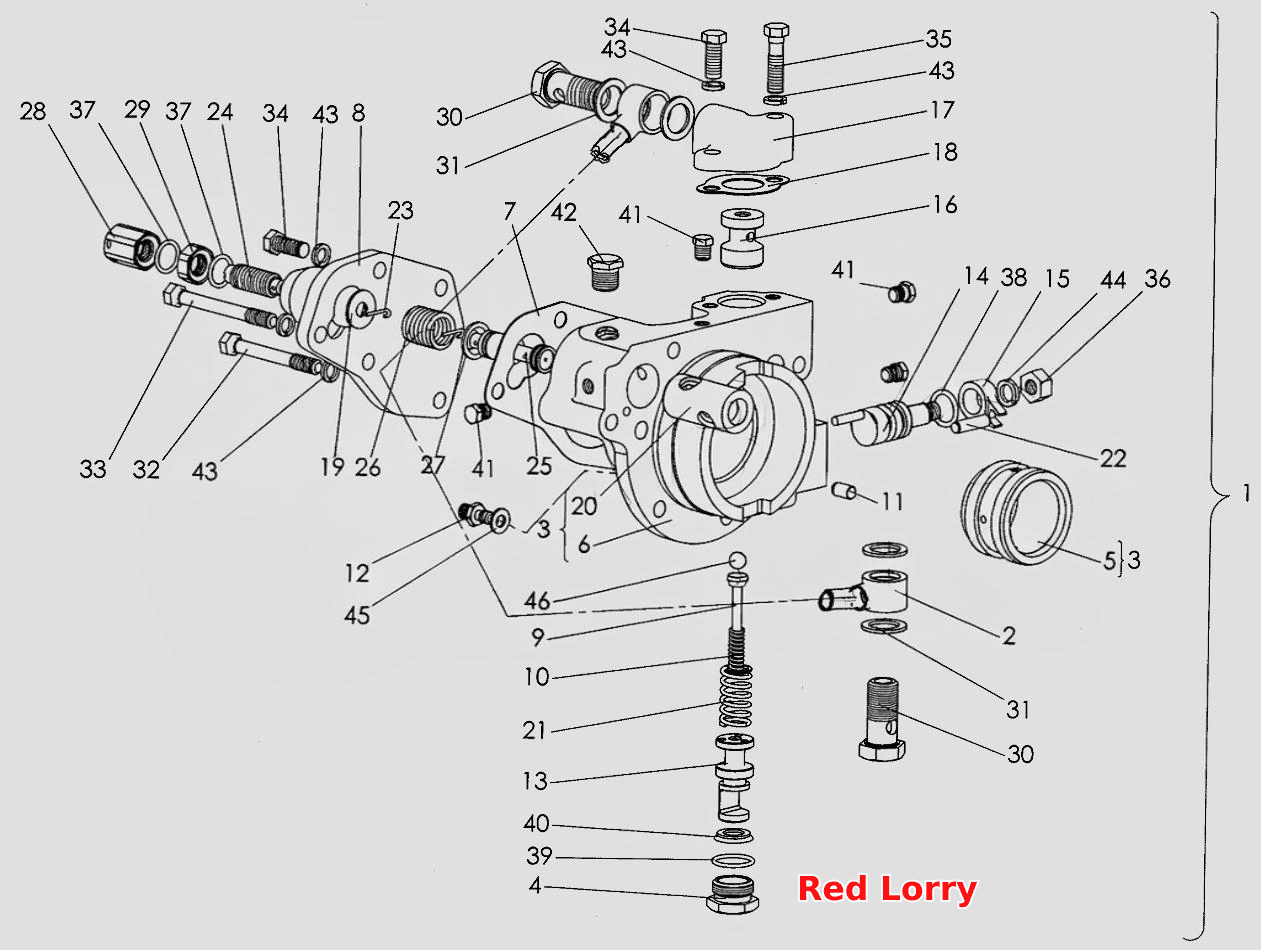

Вал отбора мощности
100%
Название детали
Механизм клапанный
Заводской номер
150.41.042-4А
Количество на модель
1
№
1
Название детали
Трубка нагнетательная в сборе
Заводской номер
150.41.056-3
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
150.41.059-3
Количество на модель
1
№
3
Название детали
Пробка
Заводской номер
150.41.129
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
150.41.130-1
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
150.41.131-4
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
150.41.134-1
Количество на модель
1
№
7
Название детали
Фланец
Заводской номер
150.41.137-1
Количество на модель
1
№
8
Название детали
Гнездо клапана
Заводской номер
150.41.147-1
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
150.41.179
Количество на модель
1
№
10
Название детали
Заглушка
Заводской номер
150.41.208
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
150.41.211
Количество на модель
1
№
12
Название детали
Шток
Заводской номер
150.41.217-5
Количество на модель
1
№
13
Название детали
Эксцентрик
Заводской номер
150.41.218-3
Количество на модель
1
№
14
Название детали
Рычаг
Заводской номер
150.41.219-4
Количество на модель
1
№
15
Название детали
Седло
Заводской номер
150.41.239-1
Количество на модель
1
№
16
Название детали
Фланец
Заводской номер
150.41. 258-1А
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
150.41.259
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
150.41.274А
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
150.41.296
Количество на модель
1
№
20
Название детали
Пружина
Заводской номер
150.41.300
Количество на модель
1
№
21
Название детали
Штифт
Заводской номер
150.41.406
Количество на модель
1
№
22
Название детали
Упор
Заводской номер
150.37.337
Количество на модель
№
23
Название детали
Винт регулировочный
Заводской номер
150.37.363
Количество на модель
1
№
24
Название детали
Клапан
Заводской номер
150.37.364
Количество на модель
1
№
25
Название детали
Пружина
Заводской номер
150.37.366
Количество на модель
1
№
26
Название детали
Шайба винта
Заводской номер
150.37.406
Количество на модель
1
№
27
Название детали
Колпачок
Заводской номер
Р75-051Б
Количество на модель
1
№
28
Название детали
Гайка
Заводской номер
Р75-058Б
Количество на модель
1
№
29
Название детали
Болт поворотного угольника
Заводской номер
БПУ-20
Количество на модель
2
№
30
Название детали
Шайба поворотного угольника
Заводской номер
ШПУ-20
Количество на модель
4
№
31
Название детали
Болт
Заводской номер
М10х80.7795
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
М10х90.7795
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
4
№
34
Название детали
Болт
Заводской номер
М10х45.7796
Количество на модель
1
№
35
Название детали
Гайка
Заводской номер
М12х1,25.5915
Количество на модель
1
№
36
Название детали
Кольцо
Заводской номер
018-022-25-2-2.9833
Количество на модель
2
№
37
Название детали
Кольцо
Заводской номер
020-025-30-2-2.9833
Количество на модель
1
№
38
Название детали
Кольцо
Заводской номер
024-026-25-2-2.9833
Количество на модель
1
№
39
Название детали
Манжета
Заводской номер
1-025-2.6678
Количество на модель
1
№
40
Название детали
Пробка
Заводской номер
"КГ 1/8"
Количество на модель
5
№
41
Название детали
Пробка
Заводской номер
"КГ 3/8"
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
10 65Г.6402
Количество на модель
5
№
43
Название детали
Шайба
Заводской номер
12 65Г.6402
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
8.31АМц.11371
Количество на модель
1
№
45
Название детали
Шарик
Заводской номер
Б12-100.3722
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Механизм клапанный | 150.41.042-4А | 1 | 1 | 1 | |||
| 2 | Трубка нагнетательная в сборе | 150.41.056-3 | 1 | 1 | 2 | |||
| 3 | Крышка | 150.41.059-3 | 1 | 1 | 3 | |||
| 4 | Пробка | 150.41.129 | 1 | 1 | 4 | |||
| 5 | Втулка | 150.41.130-1 | 1 | 1 | 5 | |||
| 6 | Крышка | 150.41.131-4 | 1 | 1 | 6 | |||
| 7 | Прокладка | 150.41.134-1 | 1 | 1 | 7 | |||
| 8 | Фланец | 150.41.137-1 | 1 | 1 | 8 | |||
| 9 | Гнездо клапана | 150.41.147-1 | 1 | 1 | 9 | |||
| 10 | Пружина | 150.41.179 | 1 | 1 | 10 | |||
| 11 | Заглушка | 150.41.208 | 1 | 1 | 11 | |||
| 12 | Штуцер | 150.41.211 | 1 | 1 | 12 | |||
| 13 | Шток | 150.41.217-5 | 1 | 1 | 13 | |||
| 14 | Эксцентрик | 150.41.218-3 | 1 | 1 | 14 | |||
| 15 | Рычаг | 150.41.219-4 | 1 | 1 | 15 | |||
| 16 | Седло | 150.41.239-1 | 1 | 1 | 16 | |||
| 17 | Фланец | 150.41. 258-1А | 1 | 1 | 17 | |||
| 18 | Прокладка | 150.41.259 | 1 | 1 | 18 | |||
| 19 | Шайба | 150.41.274А | 1 | 1 | 19 | |||
| 20 | Втулка | 150.41.296 | 1 | 1 | 20 | |||
| 21 | Пружина | 150.41.300 | 1 | 1 | 21 | |||
| 22 | Штифт | 150.41.406 | 1 | 1 | 22 | |||
| 23 | Упор | 150.37.337 | 23 | |||||
| 24 | Винт регулировочный | 150.37.363 | 1 | 1 | 24 | |||
| 25 | Клапан | 150.37.364 | 1 | 1 | 25 | |||
| 26 | Пружина | 150.37.366 | 1 | 1 | 26 | |||
| 27 | Шайба винта | 150.37.406 | 1 | 1 | 27 | |||
| 28 | Колпачок | Р75-051Б | 1 | 1 | 28 | |||
| 29 | Гайка | Р75-058Б | 1 | 1 | 29 | |||
| 30 | Болт поворотного угольника | БПУ-20 | 2 | 2 | 30 | |||
| 31 | Шайба поворотного угольника | ШПУ-20 | 4 | 4 | 31 | |||
| 32 | Болт | М10х80.7795 | 2 | 2 | 32 | |||
| 33 | Болт | М10х90.7795 | 1 | 1 | 33 | |||
| 34 | Болт | М10х25.7796 | 4 | 4 | 34 | |||
| 35 | Болт | М10х45.7796 | 1 | 1 | 35 | |||
| 36 | Гайка | М12х1,25.5915 | 1 | 1 | 36 | |||
| 37 | Кольцо | 018-022-25-2-2.9833 | 2 | 2 | 37 | |||
| 38 | Кольцо | 020-025-30-2-2.9833 | 1 | 1 | 38 | |||
| 39 | Кольцо | 024-026-25-2-2.9833 | 1 | 1 | 39 | |||
| 40 | Манжета | 1-025-2.6678 | 1 | 1 | 40 | |||
| 41 | Пробка | "КГ 1/8" | 5 | 5 | 41 | |||
| 42 | Пробка | "КГ 3/8" | 1 | 1 | 42 | |||
| 43 | Шайба | 10 65Г.6402 | 5 | 5 | 43 | |||
| 44 | Шайба | 12 65Г.6402 | 1 | 1 | 44 | |||
| 45 | Шайба | 8.31АМц.11371 | 1 | 1 | 45 | |||
| 46 | Шарик | Б12-100.3722 | 1 | 1 | 46 |
