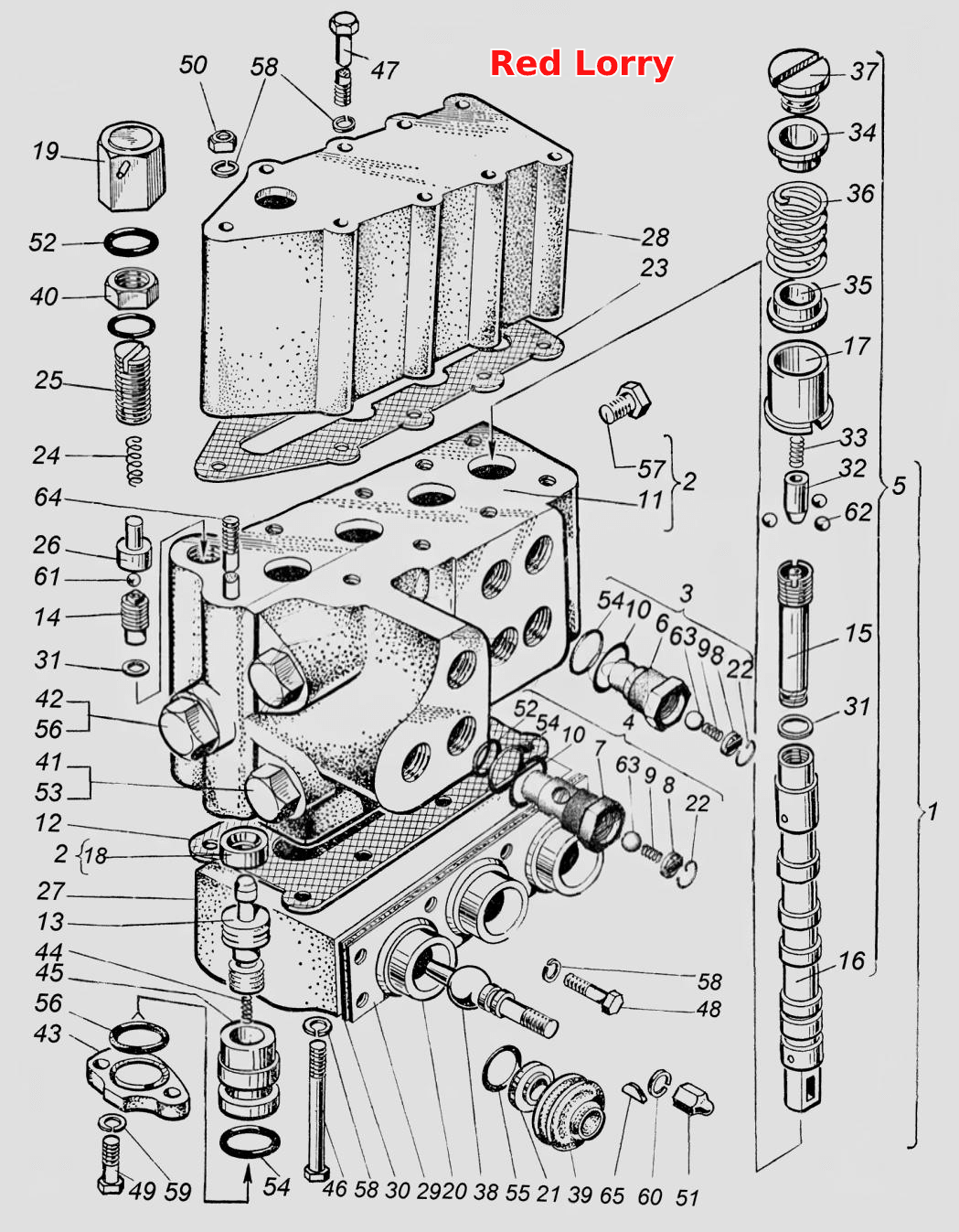

Гидросистема навесного устройства
100%
Название детали
Гидрораспределитель Р80-3/1-222Г
Заводской номер
Р80-3.3.000
Количество на модель
1
№
1
Название детали
Корпус распределителя
Заводской номер
Р80-3-004-10
Количество на модель
1
№
2
Название детали
Гидрозамок
Заводской номер
Р80Г3.6.000
Количество на модель
2
№
3
Название детали
Гидрозамок
Заводской номер
Р80Г3.6.000-01
Количество на модель
1
№
4
Название детали
Золотник
Заводской номер
Р80-030
Количество на модель
3
№
5
Название детали
Корпус
Заводской номер
Р80Г3.6.011
Количество на модель
2
№
6
Название детали
Корпус
Заводской номер
Р80Г3.6.011-01
Количество на модель
1
№
7
Название детали
Фиксатор
Заводской номер
Р80Г3.6.012
Количество на модель
3
№
8
Название детали
Пружина
Заводской номер
Р80Г3.6.013
Количество на модель
3
№
9
Название детали
Прокладка
Заводской номер
Р80Г3.6.015
Количество на модель
3
№
10
Название детали
Корпус
Заводской номер
Р80-3.021-10
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
Р80-3-038
Количество на модель
1
№
12
Название детали
Клапан перепускной в сборе
Заводской номер
Р80-3-041
Количество на модель
1
№
13
Название детали
Гнездо предохранительного клапана
Заводской номер
Р80-3-063
Количество на модель
1
№
14
Название детали
Гильза
Заводской номер
Р80-23.20.060
Количество на модель
3
№
15
Название детали
Золотник
Заводской номер
Р80-024
Количество на модель
3
№
16
Название детали
Обойма
Заводской номер
Р80-031
Количество на модель
3
№
17
Название детали
Гнездо
Заводской номер
Р80-040-10
Количество на модель
1
№
18
Название детали
Колпачок
Заводской номер
Р80-051Б
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
Р80-064
Количество на модель
3
№
20
Название детали
Кольцо
Заводской номер
Р80-065
Количество на модель
3
№
21
Название детали
Кольцо стопорное
Заводской номер
Н036.50.102
Количество на модель
3
№
22
Название детали
Прокладка нижняя
Заводской номер
Р40/75-0808039А
Количество на модель
1
№
23
Название детали
Пружина предохранительного клапана
Заводской номер
Р40/75-0808048Б
Количество на модель
1
№
24
Название детали
Винт
Заводской номер
Р40/75-0808049А
Количество на модель
1
№
25
Название детали
Направляющая предохранительного клапана
Заводской номер
Р40/75-0808059А
Количество на модель
1
№
26
Название детали
Крышка верхняя
Заводской номер
Р75-3-022Б
Количество на модель
1
№
27
Название детали
Крышка
Заводской номер
Р75-3-023
Количество на модель
1
№
28
Название детали
Пластина пыльника
Заводской номер
Р75-3-055Б
Количество на модель
1
№
29
Название детали
Пластина колец
Заводской номер
Р75-3-057
Количество на модель
1
№
30
Название детали
Прокладка
Заводской номер
Р75-В-028А
Количество на модель
4
№
31
Название детали
Втулка
Заводской номер
Р75-В-029
Количество на модель
3
№
32
Название детали
Пружина
Заводской номер
Р75-В-032
Количество на модель
3
№
33
Название детали
Стакан нижний
Заводской номер
Р75-033
Количество на модель
3
№
34
Название детали
Стакан верхний
Заводской номер
Р75-034
Количество на модель
3
№
35
Название детали
Пружина золотника
Заводской номер
Р75-035
Количество на модель
3
№
36
Название детали
Пробка
Заводской номер
Р75-037А
Количество на модель
3
№
37
Название детали
Рычаг
Заводской номер
Р75-054А
Количество на модель
3
№
38
Название детали
Пыльник
Заводской номер
Р75-056М
Количество на модель
3
№
39
Название детали
Гайка
Заводской номер
Р75-058Б
Количество на модель
1
№
40
Название детали
Заглушка
Заводской номер
Р75-066
Количество на модель
4
№
41
Название детали
Заглушка
Заводской номер
Р75-067
Количество на модель
1
№
42
Название детали
Упор
Заводской номер
Р75-071Г
Количество на модель
1
№
43
Название детали
Пружина
Заводской номер
Р75-072
Количество на модель
1
№
44
Название детали
Направляющая клапана
Заводской номер
Р75-073А
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
М8х55.7795
Количество на модель
8
№
46
Название детали
Болт
Заводской номер
М8х100.7795
Количество на модель
6
№
47
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
8
№
48
Название детали
Болт
Заводской номер
3М10х30.7796
Количество на модель
2
№
49
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
3
№
50
Название детали
Гайка
Заводской номер
М12х1,25.11860
Количество на модель
3
№
51
Название детали
Кольцо
Заводской номер
018-022-25-2-3.9833
Количество на модель
7
№
52
Название детали
Кольцо
Заводской номер
022-027-30-2-3.9833
Количество на модель
1
№
53
Название детали
Кольцо
Заводской номер
025-030-30-2-3.9833
Количество на модель
4
№
54
Название детали
Кольцо
Заводской номер
028-033-30-2-3.9833
Количество на модель
3
№
55
Название детали
Кольцо
Заводской номер
У-35х30-3.9833
Количество на модель
1
№
56
Название детали
Пробка
Заводской номер
КГ 1/4'
Количество на модель
1
№
57
Название детали
Шайба
Заводской номер
8 65Г.6402
Количество на модель
25
№
58
Название детали
Шайба
Заводской номер
10 65Г.6402
Количество на модель
2
№
59
Название детали
Шайба
Заводской номер
12 65Г.6402
Количество на модель
3
№
60
Название детали
Шарик
Заводской номер
5,556-100.3722
Количество на модель
1
№
61
Название детали
Шарик
Заводской номер
6,35-100.3722
Количество на модель
9
№
62
Название детали
Шарик
Заводской номер
11,112-100.3722
Количество на модель
3
№
63
Название детали
Шпилька
Заводской номер
ШМ8х120
Количество на модель
3
№
64
Название детали
Шпонка
Заводской номер
3х6,5.24071
Количество на модель
3
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидрораспределитель Р80-3/1-222Г | Р80-3.3.000 | 1 | 1 | 1 | |||
| 2 | Корпус распределителя | Р80-3-004-10 | 1 | 1 | 2 | |||
| 3 | Гидрозамок | Р80Г3.6.000 | 2 | 2 | 3 | |||
| 4 | Гидрозамок | Р80Г3.6.000-01 | 1 | 1 | 4 | |||
| 5 | Золотник | Р80-030 | 3 | 3 | 5 | |||
| 6 | Корпус | Р80Г3.6.011 | 2 | 2 | 6 | |||
| 7 | Корпус | Р80Г3.6.011-01 | 1 | 1 | 7 | |||
| 8 | Фиксатор | Р80Г3.6.012 | 3 | 3 | 8 | |||
| 9 | Пружина | Р80Г3.6.013 | 3 | 3 | 9 | |||
| 10 | Прокладка | Р80Г3.6.015 | 3 | 3 | 10 | |||
| 11 | Корпус | Р80-3.021-10 | 1 | 1 | 11 | |||
| 12 | Прокладка | Р80-3-038 | 1 | 1 | 12 | |||
| 13 | Клапан перепускной в сборе | Р80-3-041 | 1 | 1 | 13 | |||
| 14 | Гнездо предохранительного клапана | Р80-3-063 | 1 | 1 | 14 | |||
| 15 | Гильза | Р80-23.20.060 | 3 | 3 | 15 | |||
| 16 | Золотник | Р80-024 | 3 | 3 | 16 | |||
| 17 | Обойма | Р80-031 | 3 | 3 | 17 | |||
| 18 | Гнездо | Р80-040-10 | 1 | 1 | 18 | |||
| 19 | Колпачок | Р80-051Б | 1 | 1 | 19 | |||
| 20 | Кольцо | Р80-064 | 3 | 3 | 20 | |||
| 21 | Кольцо | Р80-065 | 3 | 3 | 21 | |||
| 22 | Кольцо стопорное | Н036.50.102 | 3 | 3 | 22 | |||
| 23 | Прокладка нижняя | Р40/75-0808039А | 1 | 1 | 23 | |||
| 24 | Пружина предохранительного клапана | Р40/75-0808048Б | 1 | 1 | 24 | |||
| 25 | Винт | Р40/75-0808049А | 1 | 1 | 25 | |||
| 26 | Направляющая предохранительного клапана | Р40/75-0808059А | 1 | 1 | 26 | |||
| 27 | Крышка верхняя | Р75-3-022Б | 1 | 1 | 27 | |||
| 28 | Крышка | Р75-3-023 | 1 | 1 | 28 | |||
| 29 | Пластина пыльника | Р75-3-055Б | 1 | 1 | 29 | |||
| 30 | Пластина колец | Р75-3-057 | 1 | 1 | 30 | |||
| 31 | Прокладка | Р75-В-028А | 4 | 4 | 31 | |||
| 32 | Втулка | Р75-В-029 | 3 | 3 | 32 | |||
| 33 | Пружина | Р75-В-032 | 3 | 3 | 33 | |||
| 34 | Стакан нижний | Р75-033 | 3 | 3 | 34 | |||
| 35 | Стакан верхний | Р75-034 | 3 | 3 | 35 | |||
| 36 | Пружина золотника | Р75-035 | 3 | 3 | 36 | |||
| 37 | Пробка | Р75-037А | 3 | 3 | 37 | |||
| 38 | Рычаг | Р75-054А | 3 | 3 | 38 | |||
| 39 | Пыльник | Р75-056М | 3 | 3 | 39 | |||
| 40 | Гайка | Р75-058Б | 1 | 1 | 40 | |||
| 41 | Заглушка | Р75-066 | 4 | 4 | 41 | |||
| 42 | Заглушка | Р75-067 | 1 | 1 | 42 | |||
| 43 | Упор | Р75-071Г | 1 | 1 | 43 | |||
| 44 | Пружина | Р75-072 | 1 | 1 | 44 | |||
| 45 | Направляющая клапана | Р75-073А | 1 | 1 | 45 | |||
| 46 | Болт | М8х55.7795 | 8 | 8 | 46 | |||
| 47 | Болт | М8х100.7795 | 6 | 6 | 47 | |||
| 48 | Болт | М8х16.7796 | 8 | 8 | 48 | |||
| 49 | Болт | 3М10х30.7796 | 2 | 2 | 49 | |||
| 50 | Гайка | М8.5915 | 3 | 3 | 50 | |||
| 51 | Гайка | М12х1,25.11860 | 3 | 3 | 51 | |||
| 52 | Кольцо | 018-022-25-2-3.9833 | 7 | 7 | 52 | |||
| 53 | Кольцо | 022-027-30-2-3.9833 | 1 | 1 | 53 | |||
| 54 | Кольцо | 025-030-30-2-3.9833 | 4 | 4 | 54 | |||
| 55 | Кольцо | 028-033-30-2-3.9833 | 3 | 3 | 55 | |||
| 56 | Кольцо | У-35х30-3.9833 | 1 | 1 | 56 | |||
| 57 | Пробка | КГ 1/4' | 1 | 1 | 57 | |||
| 58 | Шайба | 8 65Г.6402 | 25 | 25 | 58 | |||
| 59 | Шайба | 10 65Г.6402 | 2 | 2 | 59 | |||
| 60 | Шайба | 12 65Г.6402 | 3 | 3 | 60 | |||
| 61 | Шарик | 5,556-100.3722 | 1 | 1 | 61 | |||
| 62 | Шарик | 6,35-100.3722 | 9 | 9 | 62 | |||
| 63 | Шарик | 11,112-100.3722 | 3 | 3 | 63 | |||
| 64 | Шпилька | ШМ8х120 | 3 | 3 | 64 | |||
| 65 | Шпонка | 3х6,5.24071 | 3 | 3 | 65 |
