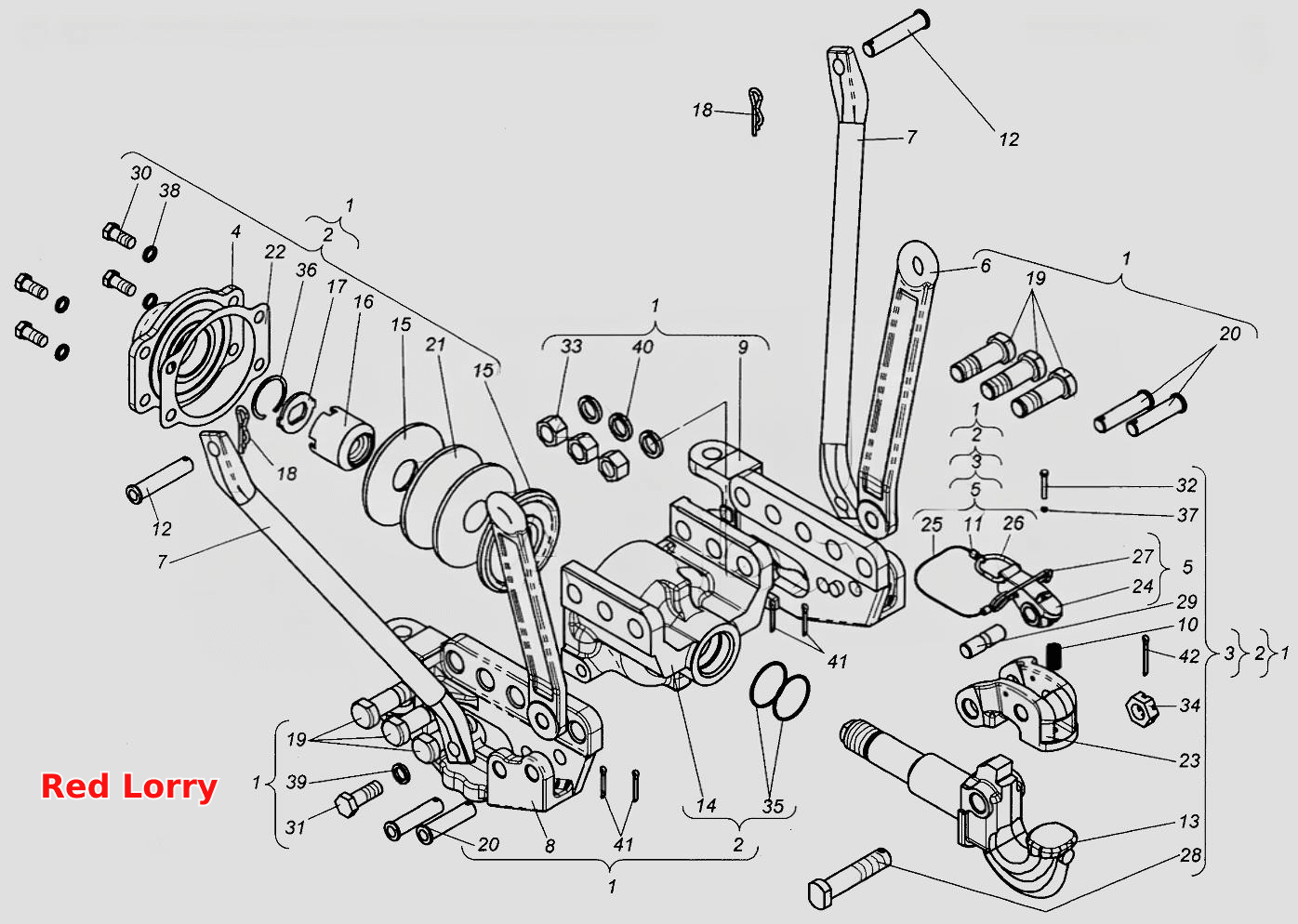

Устройство тягово–сцепное
100%
Название детали
Устройство тягово-сцепное
Заводской номер
120.58.001
Количество на модель
№
Название детали
Корпус с кронштейнами
Заводской номер
120.58.013
Количество на модель
1
№
1
Название детали
Крюк с амортизатором
Заводской номер
151М.58.015
Количество на модель
1
№
2
Название детали
Крюк с защелкой
Заводской номер
151М.58.017
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
151М.58.018
Количество на модель
1
№
4
Название детали
Защёлка
Заводской номер
151.58.019
Количество на модель
1
№
5
Название детали
Серьга раскоса
Заводской номер
120.58.103
Количество на модель
2
№
6
Название детали
Растяжка
Заводской номер
120.58.104
Количество на модель
2
№
7
Название детали
Кронштейн левый
Заводской номер
120.58.109
Количество на модель
1
№
8
Название детали
Кронштейн правый
Заводской номер
120.58.110
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
16-127А
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
54.48.610
Количество на модель
2
№
11
Название детали
Ось
Заводской номер
125.58.192
Количество на модель
2
№
12
Название детали
Крюк
Заводской номер
151М.58.102
Количество на модель
1
№
13
Название детали
Корпус
Заводской номер
151М.58.108
Количество на модель
1
№
14
Название детали
Шайба упорная
Заводской номер
151.58.112А
Количество на модель
2
№
15
Название детали
Гайка
Заводской номер
151М.58.113
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
151М.58.116
Количество на модель
1
№
17
Название детали
Шплинт
Заводской номер
151.58.121
Количество на модель
2
№
18
Название детали
Палец
Заводской номер
151.58.126-2
Количество на модель
6
№
19
Название детали
Ось 6-22h 12х90 ГОСТ 9650-80
Заводской номер
151.58.127-2
Количество на модель
4
№
20
Название детали
Виброизолятор
Заводской номер
151М.58.129
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
151М.58.130
Количество на модель
1
№
22
Название детали
Скоба
Заводской номер
151.58.136
Количество на модель
1
№
23
Название детали
Защёлка
Заводской номер
151.58.140
Количество на модель
1
№
24
Название детали
Канат
Заводской номер
151.58.141
Количество на модель
1
№
25
Название детали
Кольцо
Заводской номер
151.58.142
Количество на модель
1
№
26
Название детали
Стопор
Заводской номер
151.58.143
Количество на модель
1
№
27
Название детали
Палец
Заводской номер
151.58.144
Количество на модель
1
№
28
Название детали
Палец
Заводской номер
151.58.146
Количество на модель
1
№
29
Название детали
Болт (d=16, l=35, L0=35, H=9, S=22)
Заводской номер
М16х35.7796
Количество на модель
4
№
30
Название детали
Болт
Заводской номер
М20х55.7796
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
М6х40.7798
Количество на модель
1
№
32
Название детали
Гайка
Заводской номер
М27х2.2524
Количество на модель
6
№
33
Название детали
Гайка
Заводской номер
М27х2.5919
Количество на модель
1
№
34
Название детали
Кольцо
Заводской номер
065-070-30-2-2.9833
Количество на модель
2
№
35
Название детали
Кольцо
Заводской номер
2В62.13941
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
6 65Г.6402
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
16 65Г.6402
Количество на модель
4
№
38
Название детали
Шайба
Заводской номер
20 65Г.6402
Количество на модель
2
№
39
Название детали
Шайба
Заводской номер
27 65Г.6402
Количество на модель
6
№
40
Название детали
Шплинт
Заводской номер
5х36.397
Количество на модель
4
№
41
Название детали
Шплинт
Заводской номер
5х50.397
Количество на модель
1
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Устройство тягово-сцепное | 120.58.001 | |||||||
| 1 | Корпус с кронштейнами | 120.58.013 | 1 | 1 | 1 | |||
| 2 | Крюк с амортизатором | 151М.58.015 | 1 | 1 | 2 | |||
| 3 | Крюк с защелкой | 151М.58.017 | 1 | 1 | 3 | |||
| 4 | Крышка | 151М.58.018 | 1 | 1 | 4 | |||
| 5 | Защёлка | 151.58.019 | 1 | 1 | 5 | |||
| 6 | Серьга раскоса | 120.58.103 | 2 | 2 | 6 | |||
| 7 | Растяжка | 120.58.104 | 2 | 2 | 7 | |||
| 8 | Кронштейн левый | 120.58.109 | 1 | 1 | 8 | |||
| 9 | Кронштейн правый | 120.58.110 | 1 | 1 | 9 | |||
| 10 | Пружина | 16-127А | 1 | 1 | 10 | |||
| 11 | Втулка | 54.48.610 | 2 | 2 | 11 | |||
| 12 | Ось | 125.58.192 | 2 | 2 | 12 | |||
| 13 | Крюк | 151М.58.102 | 1 | 1 | 13 | |||
| 14 | Корпус | 151М.58.108 | 1 | 1 | 14 | |||
| 15 | Шайба упорная | 151.58.112А | 2 | 2 | 15 | |||
| 16 | Гайка | 151М.58.113 | 1 | 1 | 16 | |||
| 17 | Шайба | 151М.58.116 | 1 | 1 | 17 | |||
| 18 | Шплинт | 151.58.121 | 2 | 2 | 18 | |||
| 19 | Палец | 151.58.126-2 | 6 | 6 | 19 | |||
| 20 | Ось 6-22h 12х90 ГОСТ 9650-80 | 151.58.127-2 | 4 | 4 | 20 | |||
| 21 | Виброизолятор | 151М.58.129 | 1 | 1 | 21 | |||
| 22 | Прокладка | 151М.58.130 | 1 | 1 | 22 | |||
| 23 | Скоба | 151.58.136 | 1 | 1 | 23 | |||
| 24 | Защёлка | 151.58.140 | 1 | 1 | 24 | |||
| 25 | Канат | 151.58.141 | 1 | 1 | 25 | |||
| 26 | Кольцо | 151.58.142 | 1 | 1 | 26 | |||
| 27 | Стопор | 151.58.143 | 1 | 1 | 27 | |||
| 28 | Палец | 151.58.144 | 1 | 1 | 28 | |||
| 29 | Палец | 151.58.146 | 1 | 1 | 29 | |||
| 30 | Болт (d=16, l=35, L0=35, H=9, S=22) | М16х35.7796 | 4 | 4 | 30 | |||
| 31 | Болт | М20х55.7796 | 2 | 2 | 31 | |||
| 32 | Болт | М6х40.7798 | 1 | 1 | 32 | |||
| 33 | Гайка | М27х2.2524 | 6 | 6 | 33 | |||
| 34 | Гайка | М27х2.5919 | 1 | 1 | 34 | |||
| 35 | Кольцо | 065-070-30-2-2.9833 | 2 | 2 | 35 | |||
| 36 | Кольцо | 2В62.13941 | 1 | 1 | 36 | |||
| 37 | Шайба | 6 65Г.6402 | 1 | 1 | 37 | |||
| 38 | Шайба | 16 65Г.6402 | 4 | 4 | 38 | |||
| 39 | Шайба | 20 65Г.6402 | 2 | 2 | 39 | |||
| 40 | Шайба | 27 65Г.6402 | 6 | 6 | 40 | |||
| 41 | Шплинт | 5х36.397 | 4 | 4 | 41 | |||
| 42 | Шплинт | 5х50.397 | 1 | 1 | 42 |
