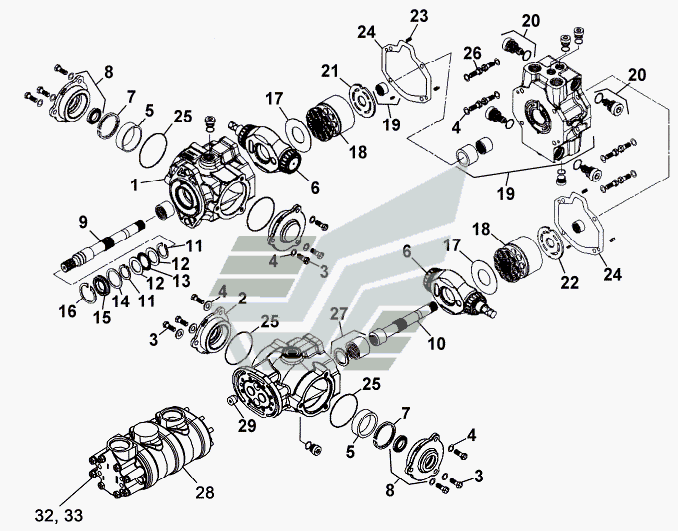

TRACTION / GEAR PUMP
100%
Название детали
TRACTION-GEAR PUMP ASSY (M100)
Заводской номер
163966
Количество на модель
1
№
Название детали
SEAL – for cover plate
Заводской номер
30058
Количество на модель
2
№
Название детали
SEAL KIT
Заводской номер
SEAL KIT
Количество на модель
№
Название детали
CAMPLATE – sub assembly
Заводской номер
49789
Количество на модель
1
№
6
Название детали
O-RING
Заводской номер
49861
Количество на модель
№
Название детали
NOT SERVICED SEPARATELY
Заводской номер
NSS
Количество на модель
1
№
1
Название детали
PLATE – cover, sub assembly
Заводской номер
49785
Количество на модель
2
№
2
Название детали
SCREW - cap
Заводской номер
49786
Количество на модель
12
№
3
Название детали
WASHER
Заводской номер
49787
Количество на модель
20
№
4
Название детали
CUP – bearing
Заводской номер
49788
Количество на модель
2
№
5
Название детали
RING – crush
Заводской номер
49790
Количество на модель
2
№
7
Название детали
PLATE – cover, sub assembly with seal
Заводской номер
49791
Количество на модель
2
№
8
Название детали
SHAFT – drive, front
Заводской номер
49792
Количество на модель
1
№
9
Название детали
SHAFT – drive, rear
Заводской номер
49858
Количество на модель
1
№
10
Название детали
RING – retaining
Заводской номер
30144
Количество на модель
2
№
11
Название детали
RACE – thrust
Заводской номер
30140
Количество на модель
2
№
12
Название детали
BEARING – thrust
Заводской номер
30141
Количество на модель
1
№
13
Название детали
WASHER
Заводской номер
49794
Количество на модель
1
№
14
Название детали
SEAL – shaft, viton
Заводской номер
50217
Количество на модель
1
№
15
Название детали
RING – retaining
Заводской номер
18900
Количество на модель
1
№
16
Название детали
INSERT – cam plate
Заводской номер
49795
Количество на модель
2
№
17
Название детали
KIT – rotating sub assembly
Заводской номер
49796
Количество на модель
2
№
18
Название детали
VALVE – relief sub assembly
Заводской номер
49798
Количество на модель
4
№
20
Название детали
PLATE - valve (R/H front)
Заводской номер
49799
Количество на модель
1
№
21
Название детали
PLATE – valve (R/H rear)
Заводской номер
49800
Количество на модель
1
№
22
Название детали
PIN – dowel
Заводской номер
49801
Количество на модель
4
№
23
Название детали
GASKET – housing, front AND rear
Заводской номер
30138
Количество на модель
2
№
24
Название детали
O-RING
Заводской номер
49802
Количество на модель
4
№
25
Название детали
INSTRUCTION
Заводской номер
REF
Количество на модель
1
№
28
Название детали
PLUG
Заводской номер
49806
Количество на модель
1
№
29
Название детали
PLUG – sub assembly
Заводской номер
49808
Количество на модель
1
№
31
Название детали
CAPSCREW, triple gear pump
Заводской номер
162306
Количество на модель
8
№
32
Название детали
WASHER, triple gear pump
Заводской номер
49827
Количество на модель
8
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| TRACTION-GEAR PUMP ASSY (M100) | 163966 | 1 | 1 | |||||
| SEAL – for cover plate | 30058 | 2 | 2 | |||||
| SEAL KIT | SEAL KIT | |||||||
| 6 | CAMPLATE – sub assembly | 49789 | 1 | 1 | 6 | |||
| O-RING | 49861 | |||||||
| 1 | NOT SERVICED SEPARATELY | NSS | 1 | 1 | 1 | |||
| 2 | PLATE – cover, sub assembly | 49785 | 2 | 2 | 2 | |||
| 3 | SCREW - cap | 49786 | 12 | 12 | 3 | |||
| 4 | WASHER | 49787 | 20 | 20 | 4 | |||
| 5 | CUP – bearing | 49788 | 2 | 2 | 5 | |||
| 7 | RING – crush | 49790 | 2 | 2 | 7 | |||
| 8 | PLATE – cover, sub assembly with seal | 49791 | 2 | 2 | 8 | |||
| 9 | SHAFT – drive, front | 49792 | 1 | 1 | 9 | |||
| 10 | SHAFT – drive, rear | 49858 | 1 | 1 | 10 | |||
| 11 | RING – retaining | 30144 | 2 | 2 | 11 | |||
| 12 | RACE – thrust | 30140 | 2 | 2 | 12 | |||
| 13 | BEARING – thrust | 30141 | 1 | 1 | 13 | |||
| 14 | WASHER | 49794 | 1 | 1 | 14 | |||
| 15 | SEAL – shaft, viton | 50217 | 1 | 1 | 15 | |||
| 16 | RING – retaining | 18900 | 1 | 1 | 16 | |||
| 17 | INSERT – cam plate | 49795 | 2 | 2 | 17 | |||
| 18 | KIT – rotating sub assembly | 49796 | 2 | 2 | 18 | |||
| 20 | VALVE – relief sub assembly | 49798 | 4 | 4 | 20 | |||
| 21 | PLATE - valve (R/H front) | 49799 | 1 | 1 | 21 | |||
| 22 | PLATE – valve (R/H rear) | 49800 | 1 | 1 | 22 | |||
| 23 | PIN – dowel | 49801 | 4 | 4 | 23 | |||
| 24 | GASKET – housing, front AND rear | 30138 | 2 | 2 | 24 | |||
| 25 | O-RING | 49802 | 4 | 4 | 25 | |||
| 28 | INSTRUCTION | REF | 1 | 1 | 28 | |||
| 29 | PLUG | 49806 | 1 | 1 | 29 | |||
| 31 | PLUG – sub assembly | 49808 | 1 | 1 | 31 | |||
| 32 | CAPSCREW, triple gear pump | 162306 | 8 | 8 | 32 | |||
| 33 | WASHER, triple gear pump | 49827 | 8 | 8 | 33 |
